Allmänt: Lyftögla DSR UP

Roterbar under last.
Användbar för alla slags lyftområden.
Två möjligheter att skruva åt:
- Insexnyckel
- Momentnyckel (även för extern hex)

  • Material: Höghållfast stål
  • Märkning: Enligt standard, CE-märkning, GRADUP stål kvalitet, rekommenderat åtdragningsmoment är stansat på alla lyftringar i GRADE UP-serien, tillverkare, , spårbarhetsmärken för varje komponent (batchnummer), tråddiametern, WLL
  • Ytbehandling: Rödmålade
  • Standard: EN 1677-1
  • Säkerhetsfaktor: 5:1
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

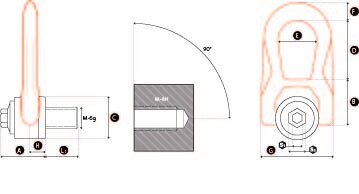

Art.nr Max last (WLL)
ton
Gänga StandardL1
mm
Moment
Nm
S1
mm
S2
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
Vikt
kg
CAD
11.42DSRM5UP 0,07 M5 (x0.8) 15 3 8 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSRM6UP 0,15 M6 (x1) 15 4 8 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSRM8UP 0,4 M8 (x1.25) 15 6 8 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSRM10UP 0,7 M10 (x1.50) 18 10 8 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSRM12UP 1,05 M12 (x1.75) 21 15 8 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSRM14UP 1,4 M14 (x2) 23 30 8 20 45 40 45 53 38 17 76 13 0,9
11.42DSRM16UP 2 M16 (x2) 27 50 8 20 45 40 45 53 38 17 76 13 0,9
11.42DSRM18UP 2,3 M18 (x2.5) 27 70 8 20 45 40 45 53 38 17 76 13 0,9
11.42DSRM202T5UP 2,5 M20 (x2.5) 30 100 8 20 45 40 45 53 38 17 76 13 0,9
11.42DSRM203T2UP 2,9 M20 (x2.5) 25 100 14 24 62 55 60 83 55 25 115 13 2,6
11.42DSRM22UP 3,5 M22 (x2.5) 33 120 14 24 62 55 60 83 55 25 115 19 2,6
11.42DSRM24UP 4,4 M24 (x3) 36 160 14 24 62 55 60 83 55 25 115 19 2,6
11.42DSRM27UP 5,7 M27 (x3) 40 200 14 24 62 55 60 83 55 25 115 19 2,7
11.42DSRM306T3UP 6 M30 (x3.5) 45 250 14 24 62 55 60 83 55 25 115 19 2,7
11.42DSRM308TUP 6,7 M30 (x3.5) 45 250 14 30 80 77 78 98 71 26 141 28 5,4
11.42DSRM36UP 8 M36 (x4) 54 320 14 30 80 77 78 98 71 26 141 28 5,4
11.42DSRM42UP 8,5 M42 (x4,5) 63 400 14 30 80 77 78 98 71 26 141 28 5,5
UNC gänga också tillgänglig från UNC 1/4" till UNC 1"1/4
