Allmänt: Lyftögla DSS UP
Roterbar under last.
Användbar för alla slags lyftområden.
Två möjligheter att skruva åt:
- Insexnyckel
- Momentnyckel (även för extern hex)

  • Material: Höghållfast stål
  • Märkning: Enligt standard, CE-märkning, GRADUP stål kvalitet, rekommenderat åtdragningsmoment är stansat på alla lyftringar i GRADE UP-serien, tillverkare, , spårbarhetsmärken för varje komponent (batchnummer), tråddia, WLL och id
  • Ytbehandling: Rödmålade
  • Standard: EN 1677-1
  • Säkerhetsfaktor: 5:1
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

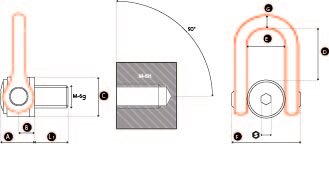

Art.nr Max last (WLL)
ton
Gänga Moment
Nm
StandardL1
mm
S
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Vikt
kg
CAD
11.42DSS M 24 UP 4,5 M 24 (x3) 160 36 19 61 31 70 104 73 149 33 5,4
11.42DSS M 30 UP 7,7 M 30 (x3.5) 250 45 19 61 31 70 104 73 149 33 5,5
11.42DSS M 33 UP 8,5 M 33 (x3.5) 250 50 19 61 31 70 104 73 149 33 5,5
11.42DSS M 36 UP 11 M 36 (x4) 320 54 19 61 31 70 104 73 149 33 5,5
11.42DSS M 36X3 UP 11 M 36 (x3) 320 54 19 61 31 70 104 73 149 33 5,5
11.42DSS M 39 UP 12 M 39 (x4) 320 58 19 61 31 70 104 73 149 33 5,7
11.42DSS M 42 UP 13 M 42 (x4,5) 400 63 19 61 31 70 104 73 149 33 5,8
11.42DSS M 42X3 UP 13 M 42 (x3) 400 63 19 61 31 70 104 73 149 33 5,8
11.42DSS M 45 UP 14,5 M 45 (x4,5) 400 63 19 61 31 70 104 73 149 33 5,9
11.42DSS M 48X3 UP 17 M 48 (x3) 600 68 19 79 38 90 125 91 182 45 11
11.42DSS M 48X4 UP 17 M 48 (x4) 600 68 19 79 38 90 125 91 182 45 11
11.42DSS M 48 UP 17 M 48 (x5) 600 68 19 79 38 90 125 91 182 45 11
11.42DSS M 52 UP 19 M 52 (x5) 600 68 19 79 38 90 125 91 182 45 12,2
11.42DSS M 56 UP 22 M 56 (x5,5) 600 78 19 79 38 90 125 91 182 45 11,3
11.42DSS M 56X4 UP 22 M 56 (x4) 600 78 19 79 38 90 125 91 182 45 11,4
11.42DSS M 72 UP 22 M 72 (x6) 600 90 19 79 38 95 125 91 182 45 14
11.42DSS M 72X4 UP 22 M 72 (x4) 600 90 19 79 38 95 125 91 182 45 14
11.42DSS M 64 UP 25 M 64 (x6) 600 90 19 79 38 95 125 91 182 45 12,2
11.42DSS M 64X4 UP 25 M 64 (x4) 600 90 19 79 38 95 125 91 182 45 12,2
11.42DSS M 80 UP 25 M 80 (x6) 600 90 19 79 38 100 125 91 182 45 15
11.42DSS M 90 UP 25 M 90 (x6) 600 90 19 79 38 100 125 91 182 45 15,5
11.42DSS M 100 UP 25 M 100 (x6) 600 90 19 79 38 110 125 91 182 45 16,5
UNC gäng också tillgänglig: från UNC 1" till UNC 2"1/2
