Allmänt: Lyftögla FE SEB UP
Tillåter användning av existerande fästpunkter.
Roterbar under last.
Vid behov kan produkten certifieras för surrning.

  • Material: : Höghållfast stål
  • Märkning: : GRADUP stål kvalitet, rekommenderat åtrdragningsmoment är stansat på alla lyftringar i GRADE UP-serien, tillverkare, , spårbarhetsmärken för varje komponent (batchnummer), tråddia, WLL, ID
  • Standard: EN 1677-1
  • Säkerhetsfaktor: 5:1
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Gänga Max last
ton
Moment
Nm

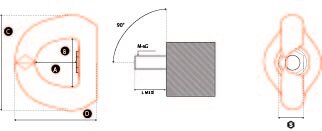

L max. A (mm) B (mm) C (mm) D (mm) Vikt
kg
CAD
11.4OFE. SEB M 10 UP M 10 (x1,50) 0,50 10 22 38 45 88 80 0,8
11.40FE. SEB M 12 UP M 12 (x1,75) 0,80 15 22 38 45 88 80 0,8
11.40FE. SEB M 16 UP M 16 (x2) 1,40 50 22 38 45 88 80 0,8
11.40FE. SEB M 8 UP M 8 (x1,25) 0,40 6 22 38 45 88 80 0,8
11.40FE. SEB M 20 UP M 20 (x2,5) 2,00 100 35 55 70 115 106 2,5
11.40FE. SEB M 24 UP M 24 (x3) 3,40 160 48 77 94 168 155 6,3
11.40FE. SEB M 30 UP M 30 (x3,5) 5,50 250 48 77 94 168 155 6,3
11.40FE. SEB M 36 UP M 36 (x4) 9,00 320 48 77 94 168 155 6,3
UNC gäng också tillgänglig från: UNC 3/8" till UNC 1"1/4
