pewag

Allmänt: En revolutionerande lyftögla som tack vare det patenterade systemet med de röda spärrarna (se bilder) kan monteras för hand (spärrarna i uppfällt läge) och sedan fritt rotera 360° runt sin egen axeln efter montering (spärrarna i nedfällt läge). Gamma-öglan kan belastas inom ett spann av 180°, se bild. Specialskruven är 100% spricktestad och skyddad mot korrosion samt även tillgänglig med anpassade längder. Öglan kan användas en och en eller i kombination med flera och den skall skruvas åt endast med handkraft.

.
Märkning:
Max last, gängstorlek och ID-nummer.

Standard: SS-EN 1677-1 (högre max last)

Vid beställning av specialanpassad gänglängd, ange då "L".

Beräkning av erfordrad gänglängd (L):
L= H + S + K + X

H=Materialhöjd
S= Tjocklek på bricka
K= Mutterhöjd (beroende på gängstorlek på skruv)
X= Utskjutande skruvlängd
L max. = n max

  • Material: Seghärdningsstål.
  • Ytbehandling: Skyddslackering.
  • Standard: EN 1677-1
  • Varning: Ytan som lyftöglorna skall fästas vid ska vara jämn och tåla belastningen den kommer utsättas för.
  • Säkerhetsfaktor: 4:1.
  • Klass: 10
Bild 3
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

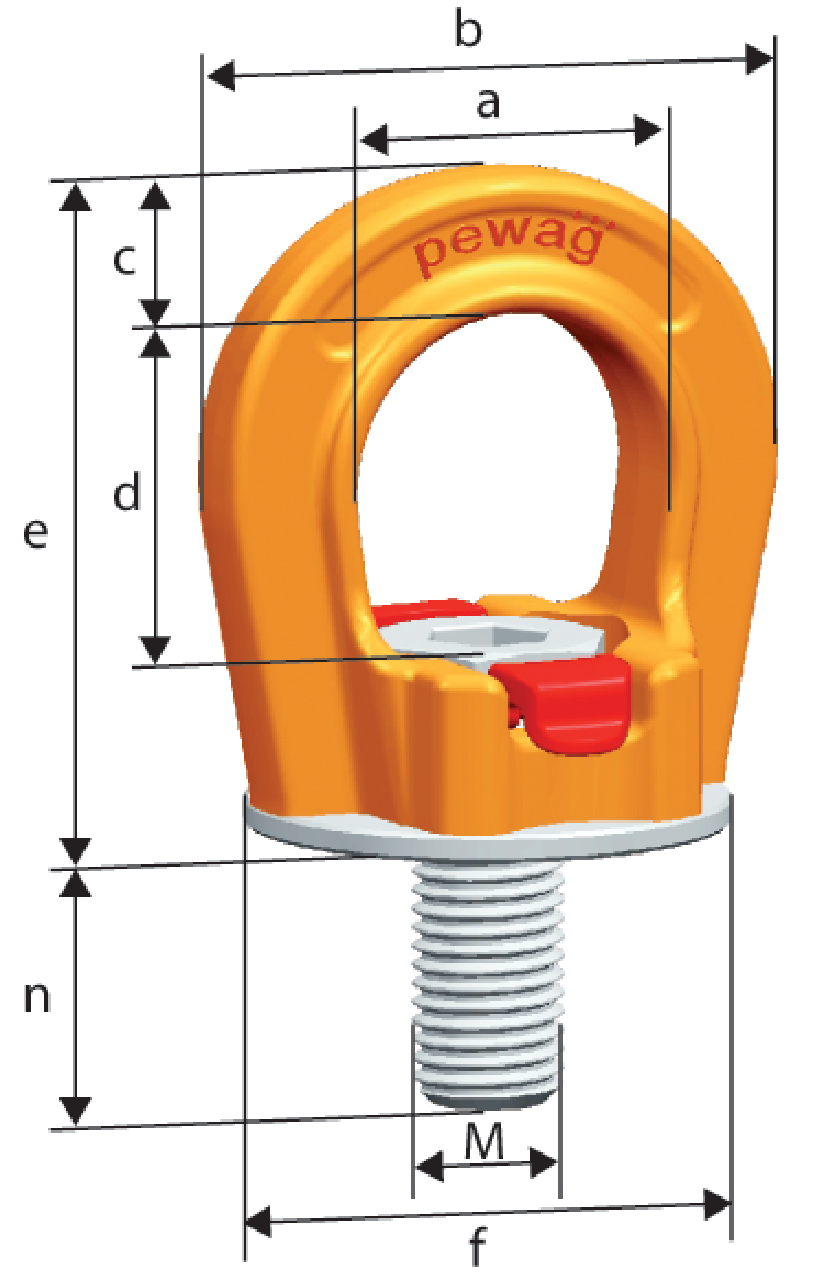

Art.nr Benämning Max last
Ton
mm Gänga n (mm) n max. (mm) A (mm) B (mm) C (mm) D (mm) e (mm) Ø f (mm) Vikt
kg
CAD
11.4291753 PLGW 0,3 t 0,3 6 M8 15 90 25 45 10 27 53 35 0,17
11.4291754 PLGW 0,5 t 0,5 6 M10 15 160 25 45 10 27 53 35 0,18
11.4291755 PLGW 0,7 t 0,7 8 M12 20 160 30 55 12 32 63 43 0,29
11.4291756 PLGW 1,5 t 1,5 10 M16 25 160 35 64 14 36 70 50 0,45
11.4291757 PLGW 2,3 t 2,3 12 M20 30 160 40 73 16 41 81 54 0,62
11.4291758 PLGW 3,2 t 3,2 14 M24 35 - 50 86 18 50 93 69 1,1
11.4291759 PLGW 4 t (4,9 t) 4 17 M30 45 - 60 110 25 60 114 90 2,2
11.4291760 PLGW 7 t 7 19 M36 55 - 70 132 31 70 136 108 3,9
11.4291761 PLGW 9 t 9 22 M42 65 - 80 152 36 72 153 126 5,8
11.4291762 PLGW 12 t 12 24 M48 75 - 95 179 42 88 179 148 8,9

Download CAD

Description

Get CAD
Ladda ned
Lyftmetod




Antal ben
1
1
2
2
2
2
3+4
3+4
2
3+4


Lyftvinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.
asymm.


Max last (ton)
mm









PLGW 0,3 t
M8
1,0
0,3
2,0
0,6
0,4
0,3
0,6
0,4
0,3
0,3
6
PLGW 0,5 t
M10
1,5
0,5
3,0
1
0,7
0,5
1
0,7
0,5
0,5
6
PLGW 0,7 t
M12
2
0,7
4
1,4
1
0,7
1,4
1
0,7
0,7
8
PLGW 1,5 t
M16
4
1,5
8
3
2,1
1,5
3
2,2
1,5
1,5
10
PLGW 2,3 t
M20
5
2,3
10
4,6
3,2
2,3
4,8
3,4
2,3
2,3
12
PLGW 3,2 t
M24
6,5
3,2
13
6,4
4,5
3,2
6,7
4,8
3,2
3,2
14
PLGW 4 t
M30
12
4,0
24
8,0
5,6
4,0
8,2
6,0
4,0
4,0
17
PLGW 4,9 t*
M30
12
4,9
24
9,8
6,9
4,9
10,3
7,3
4,9
4,9
17
PLGW 7 t
M36
15
7
30
14
9,8
7
14,7
10,5
7
7
19
PLGW 9 t
M42
22
9
44
18
12,6
9
18,9
13,5
9
9
22
PLGW 12 t
M48
30
12
60
24
16,8
12
25
18
12
12
24
