Allmänt: Lyftögla SEB UP
Roterbar under last.
Säkert alternativ till DIN 580.
Momentnyckeladapter finns tillgänglig.
Vid behov kan produkten certifieras för surrning.



Säkerfaktor: 5:1

  • Material: : Höghållfast stål
  • Märkning: : GRADUP stål kvalitet, rekommenderat åtrdragningsmoment är stansat på alla lyftringar i GRADE UP-serien, tillverkare, , spårbarhetsmärken för varje komponent (batchnummer), tråddiametern, W
  • Ytbehandling: : Rödmålad.
  • Standard: EN 1677-1
  • Säkerhetsfaktor: 5:1
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Max last
ton
Gänga Moment
Nm

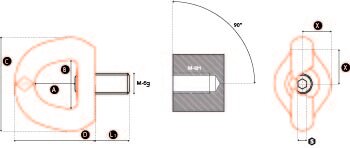

StandardL1 mm X/X (mm) S (mm) A (mm) B (mm) C (mm) D (mm) Vikt
kg
CAD
11.40SEB M 10 UP 0,50 M 10 (x1.50) 10 17 20 6 30 34 60 57 0,24
11.40SEB M 12 UP 0,80 M 12 (x1.75) 15 21 20 6 30 34 60 57 0,24
11.40SEB M 8 UP 0,40 M 8 (x1.25) 6 14 20 6 30 34 60 57 0,24
11.40SEB M 16 UP 1,40 M 16 (x2) 50 27 35 8 38 45 88 80 0,8
11.40SEB M 20 UP 2,00 M 20 (x2.5) 100 30 35 8 38 45 88 80 0,8
11.40SEB M 243T 2 UP 3,20 M 24 (x3) 160 36 35 14 38 45 88 80 0,8
11.40SEB M 244T UP 3,40 M 24 (x3) 160 36 50 14 58 70 115 106 2,6
11.40SEB M 30 UP 5,50 M 30 (x3.5) 250 45 50 14 58 70 115 106 2,7
11.40SEB M 36 UP 9,00 M 36 (x4) 320 54 70 14 83 94 168 155 7
11.40SEB M 42 UP 12,00 M 42 (x4,5) 400 63 70 14 83 94 168 155 7
11.40SEB M 48 UP 15,00 M 48 (x5) 600 68 70 19 80 94 168 155 7
UNC gäng också tillgänglig från: UNC 3/8" till UNC 1"1/2
