Gunnebo Industries

Utförande: Smidd.
Standard: SMS 1619B

  • Märkning: Max last.
  • Ytbehandling: Varmförzinkad.
  • Säkerhetsfaktor: 4,5:1.
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

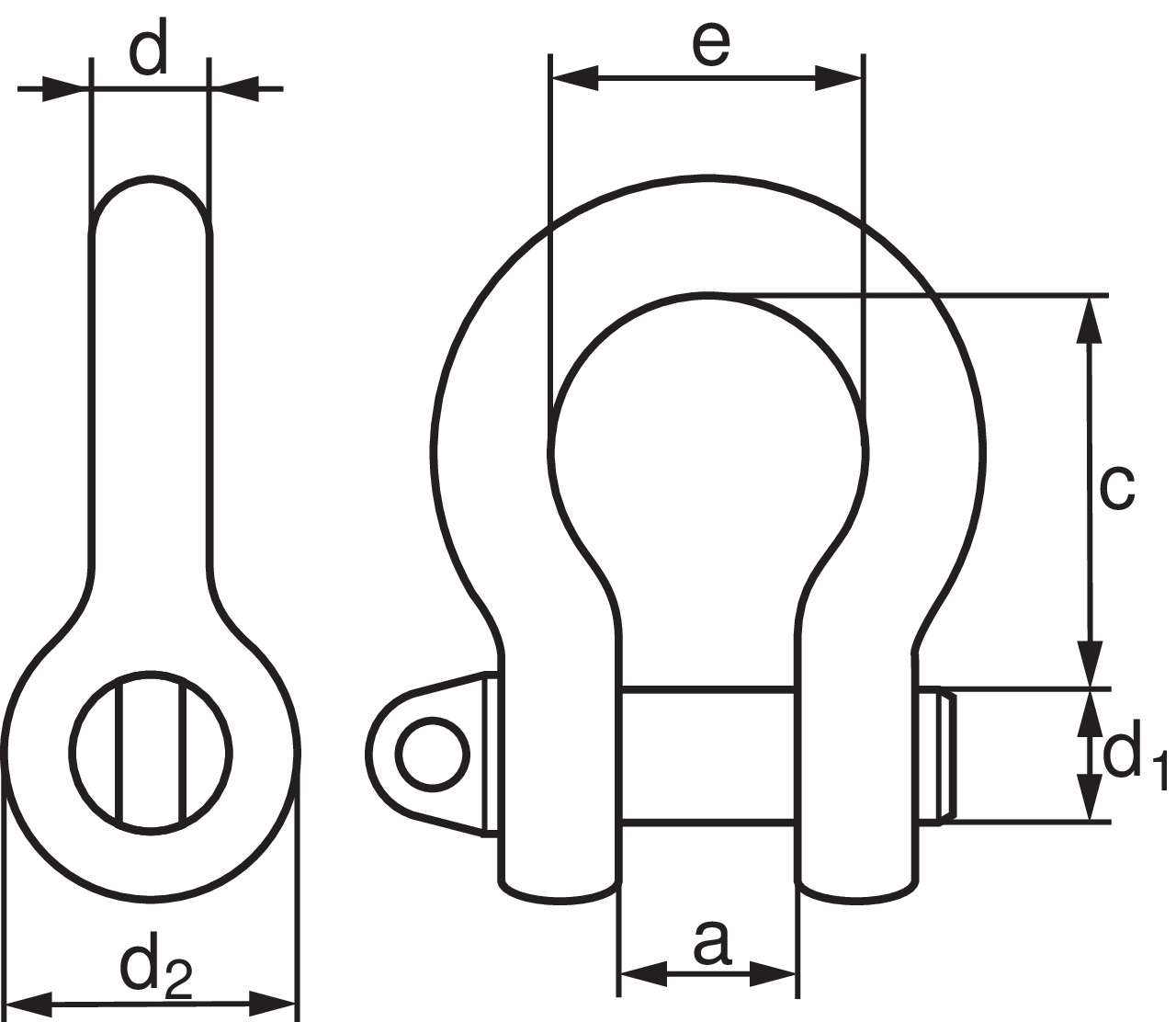

Art.nr Benämning Max last (WLL)
ton
Gänga d1 D2
mm
A
mm
c*
mm
D
mm
e
mm
Vikt
kg
CAD
11.391619B006 206 0,6 M10 20 15 34 11 26 0,13
11.391619B009 207 0,9 M12 26 20 45 13 35 0,25
11.391619B015 208 1,5 M16 35 24 55 16 42 0,5
11.391619B024 209 2,4 M20 42 28 65 19 50 0,83
*Smidestolerans +/- 5%.

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
