Crosby

Allmänt: Lyrschackel i klass 8 med bult och mutter. Alla storlekar är individuellt provbelastade 2 x maxlast.
Standard: US Fed. Spec. RR-C-271F/ Typgodkänd enligt DNV 2.7-1.

Säkerhetsfaktor: 4,5:1 på storlekar 2-21t, 5,4:1 på storlekar 30-175t och 4:1 på storlekar 200-400t.

  • Material: Seghärdningsstål.
  • Märkning: Enligt standard, CE-märkning, Max last, batchnummer, serienummer på storlekar över 200 ton, vinkelindikator 45°, RFID-chip på alla storlekar.
  • Arbetstemperatur: -40°C till 200°C.
  • Ytbehandling: Varmförzinkad med skyddslackerad bult.
  • Standard: EN 13889
  • Anmärkning: : Mot beställning kan schackeln förses med märkning och dokumentation enligt DNV och Lloyds, eller annat certifieringsorgan.
  • Klass: 8
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

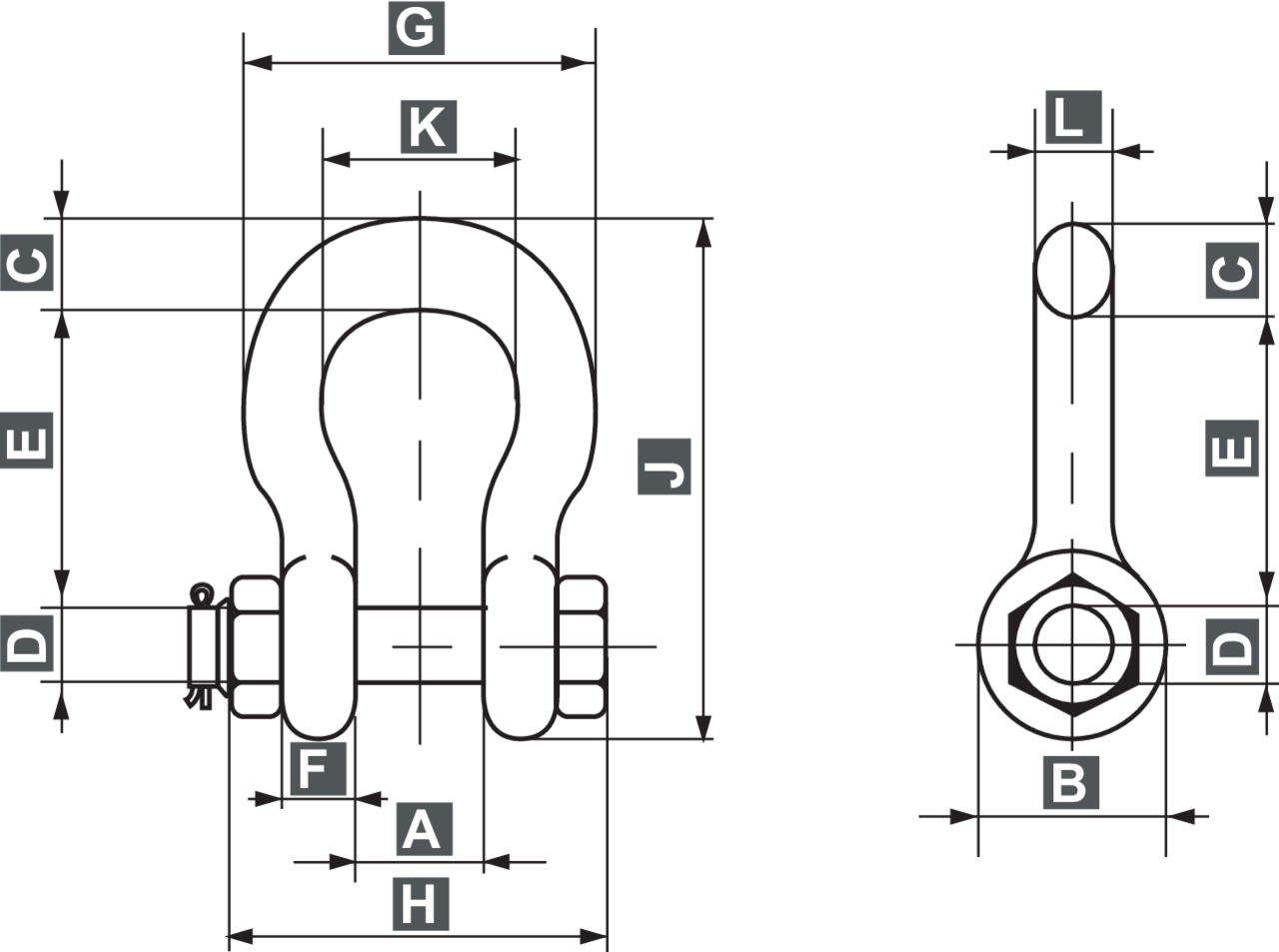

Art.nr Benämning Max last (WLL)
ton
Tolerans E Tolerans A A
mm
B
mm
C
mm
D +/- 0,5 (mm) E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
L
mm
Vikt
kg
CAD
11.311021015 G2140-2 2 3,3 1,5 16,8 23,1 9,7 11,2 36,6 9,7 45,2 55,1 63,2 26,2 9,7 0,15
11.311021020 G2140-2,6 2,66 3,3 1,5 19,1 26,9 11,2 12,7 42,9 10,4 51,6 63,8 73,9 29,5 11,2 0,22
11.311021029 G2140-3,3 3,33 3,3 1,5 20,6 30,2 2,7 16,3 47,8 11,7 58,7 71,1 83,3 33,3 12,7 0,36
11.311021038 G2140-5 5 3,3 1,5 26,9 38,1 17,5 19,6 60,5 14,7 74,7 90,4 106,4 42,9 16,0 0,76
11.311021047 G2140-7 7 6,4 1,5 31,8 46,0 20,6 22,6 71,4 17,5 88,9 105,4 126,2 50,8 19,1 1,23
11.311021056 G2140-9,3 9,5 6,4 1,5 36,6 53,1 24,6 25,9 84,1 20,6 102,4 122,4 148,1 57,9 22,4 1,79
11.311021065 G2140-12,3 12,5 6,4 1,5 42,9 60,5 26,9 29,2 95,3 23,4 119,1 136,9 166,6 68,3 25,4 2,57
11.311021074 G2140-15 15 6,4 1,5 46,0 68,3 31,8 31,8 108,0 26,4 131,1 149,9 189,7 73,9 28,7 3,75
11.311021083 G2140-18 18 6,4 1,5 51,6 76,2 35,1 35,6 119,1 29,5 146,1 169,9 209,6 82,6 32,8 5,31
11.311021092 G2140-21 21 6,4 3,3 57,2 84,1 38,1 38,9 133,4 32,5 162,1 183,1 232,7 92,2 36,1 7,18
11.311021110 G2140-30 30 6,4 3,3 60,5 91,9 41,1 41,4 146 35,3 175 196 254 98,6 38,9 8,52
11.311021138 G2140-40 40 6,4 3,3 73,2 106 57,2 50,8 178 44,5 224 237 313 127 46,7 15,4
11.311021156 G2140-55 55 6,4 3,3 82,6 122 61,0 57,2 197 50,8 258 264 347 146 52,8 23,6
11.311021174 G2140-85 85 6,4 6,4 105 148 79,2 69,9 267 66,5 324 345 455 184 68,8 43,5
11.311021192 G2140-120 120 6,4 6,4 127 165 92,2 82,6 330 76,2 371 384 546 200 79,2 81
11.311021218 G2140-150* 150 6,4 6,4 133 203 111 95,3 372 95,3 432 448 632 229 91,9 120
11.311021236 G2140-175* 175 6,4 6,4 140 229 116 108 368 102 457 517 652 254 102 153
11.311021422 G2140-200** 200 6,35 6,35 184 267 127 121 386 116 529 611 706 279 121 209
11.311021442 G2140-250** 250 1,8 4 216 305 143 127 470 123 600 632 828 330 127 276
11.311021460 G2140-300** 300 1,8 4 213 330 154 152 475 124 629 666 871 330 149 362
11.311021478 G2140-400* 400 6,4 6,4 210 356 184 178 572 165 660 728 1 022 330 152 500
*Bulthuvud med ögla.

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
