Utförande: Gaffel-gaffel. Levereras komplett med låsmuttrar.

Provbelastning: Provbelastas när de ingår i lyftredskap eller mot beställning.


  • Material: Rostfritt syrafast stål AISI 316.
  • Ytbehandling: Polerade.
  • Anmärkning: Mot beställning kan vantskruvarna förses med urgängningsstopp.
  • Varning: Vantskruvarna är normalt inte avsedda för lyft. Om de ska användas för lyft måste varje enskild vantskruv provbelastas, detta görs mot beställning. Vid lyft, får vantskruvarna inte längdjusteras under belastning!
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Benämning Min. brottlast
ton

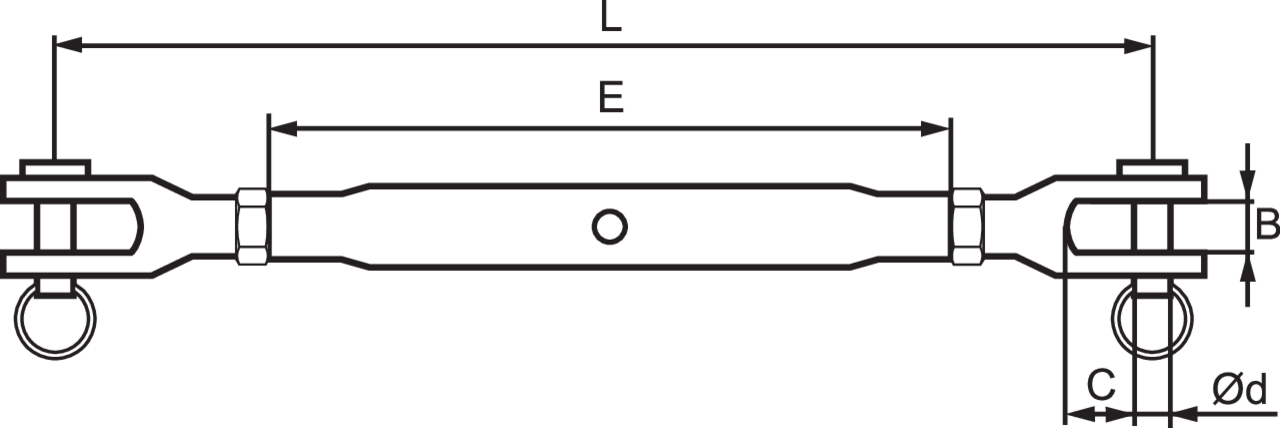

Gänga B (mm) C (mm) E (mm) L min. L (mm) max. Ø d (mm) Vikt
kg
CAD
11.54120005 1401-S 0,8 M5 7,5 9,4 80 126 180 5 0,05
11.54120006 1402-S 1,25 M6 7,5 9,4 92 138 200 5 0,09
11.54120006X 1402X-S 1,3 M6 9,5 10,4 92 140 202 6 0,14
11.54120008 1403-S 1,3 M8 9,5 10,4 112 158 234 6 0,15
11.54120008X 1403X-S 2,35 M8 11 12,2 112 166 240 8 0,15
11.54120010 1404-S 2,35 M10 11 14 120 188 272 8 0,24
11.54120010X 1404X-S 3,5 M10 12 14 120 196 280 9,5 0,26
11.54120012 1405-S 5,1 M12 14 18,5 152 244 350 12 0,53
11.54120014X 1406-S 5,9 M14 18 24,7 172 283 403 14 0,64
11.54120016X 1408-S 8 M16 18 24,3 192 313 446 16 1
11.54120020 1409-S 13 M20 24 38,3 223 390 550 19 2
11.54120022 1410-S 17 M22 30 46,0 270 472 653 22 4,3
11.54120024 1411-S 20 M24 30 47,8 320 536 769 25,4 6,4
Andra utföranden offereras.
