Green Pin

Utförande: Smidda enligt U.S. specifikation FF-T-791. Storlekarna 3/8" t om 5/8" är försedda med skruv och mutter i gaffeln, övriga storlekar med sprint och saxpinne.


  • Material: Seghärdningstål.
  • Ytbehandling: Förzinkad.
  • Anmärkning: Vantskruvarna offereras i tre olika utföranden, gaffel-gaffel, gaffel-ögla och ögla-ögla.
  • Varning: Vantskruvarna är normalt inte avsedda för lyft. Om de ska användas för lyft måste varje enskild vantskruv provbelastas, detta görs mot beställning. Vid lyft, får vantskruvarna inte längdjusteras under belastning!
  • Säkerhetsfaktor: 5:1.
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Max last (WLL)
ton

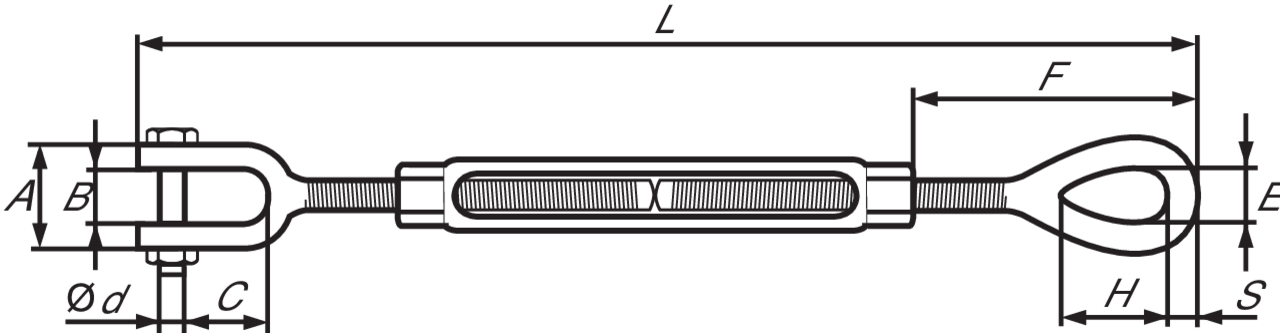

Spännlängd (mm) Gänga tum Gaffel A Gaffel B Gaffel C Gaffel d Ögla E Ögla F Ögla H Ögla S L min. Vikt
kg
CAD
11.51791B0023100JJ 0,23 100 1/4 23 11 16 6,4 8,6 45 19 6 205 0,14
11.51791B0036115JJ 0,36 115 5/16 25 12 22 6,4 11 53 23 7 242 0,23
11.51791B0054150JJ 0,54 150 3/8 29 13 22 8 13 65 28 9 302 0,34
11.51791B0100150JJ 1 150 1/2 36 16 26 9,5 18 80 36 12 338 0,69
11.51791B0100230JJ 1 230 1/2 36 16 26 9,5 18 80 36 12 414 0,78
11.51791B0100300JJ 1 300 1/2 36 16 26 9,5 18 80 36 12 490 0,93
11.51791B0159150JJ 1,59 150 5/8 44 18 33 13 21 98 43 14 394 1,1
11.51791B0159230JJ 1,59 230 5/8 44 18 33 13 21 98 43 14 470 1,4
11.51791B0159300JJ 1,59 300 5/8 44 18 33 13 21 98 43 14 546 1,7
11.51791B0236150JJ 2,36 150 3/4 55 23 38 15,5 25 113 53 17 432 1,8
11.51791B0236230JJ 2,36 230 3/4 55 23 38 15,5 25 113 53 17 508 2
11.51791B0236300JJ 2,36 300 3/4 55 23 38 15,5 25 113 53 17 584 2,4
11.51791B0236460JJ 2,36 460 3/4 55 23 38 15,5 25 113 53 17 737 3
11.51791B0327300JJ 3,27 300 7/8 63 27 44 19 31 118 59 20 625 3,5
11.51791B0327460JJ 3,27 778 7/8 63 27 44 19 31 118 59 20 778 4,2
11.51791B0454150JJ 4,54 150 1 70 30 52 22 36 155 74 22 524 4,1
11.51791B0454300JJ 4,54 300 1 70 30 52 22 36 155 74 22 676 5,1
11.51791B0454460JJ 4,54 460 1 70 30 52 22 36 155 74 22 829 6
11.51791B0454610JJ 4,54 610 1 70 30 52 22 36 155 74 22 980 7,4
11.51791B0690300JJ 6,9 300 1 1/4 94 44 73 29 45 197 88 29 760 8,8
11.51791B0690460JJ 6,9 460 1 1/4 94 44 73 29 45 197 88 29 912 11
11.51791B0690610JJ 6,9 610 1 1/4 94 44 73 29 45 197 88 29 1 064 13
11.51791B0971300JJ 9,71 300 1 1/2 106 52 70 35 54 215 105 32 823 13
11.51791B0971460JJ 9,71 460 1 1/2 106 52 70 35 54 215 105 32 975 15
11.51791B0971610JJ 9,71 610 1 1/2 106 52 70 35 54 215 105 32 1 128 18
11.51791B1270460JJ 12,7 460 1 3/4 125 59 85 41 60 254 119 38 1 060 22
11.51791B1270610JJ 12,7 610 1 3/4 125 59 85 41 60 254 119 38 1 213 28
11.51791B1678610JJ 16,78 610 2 142 64 93 51 69 308 146 45 1 315 43
11.51791B2722610JJ 27,22 610 2 1/2 151 75 114 57 79 344 165 51 1 486 68
11.51791B3402610JJ 34,02 610 2 3/4 173 89 110 70 83 381 178 57 1 562 91

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
