• Ej för lyft
  • Ytbehandling: Förzinkad.
  • Varning: Ej lämpad för lyft.
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

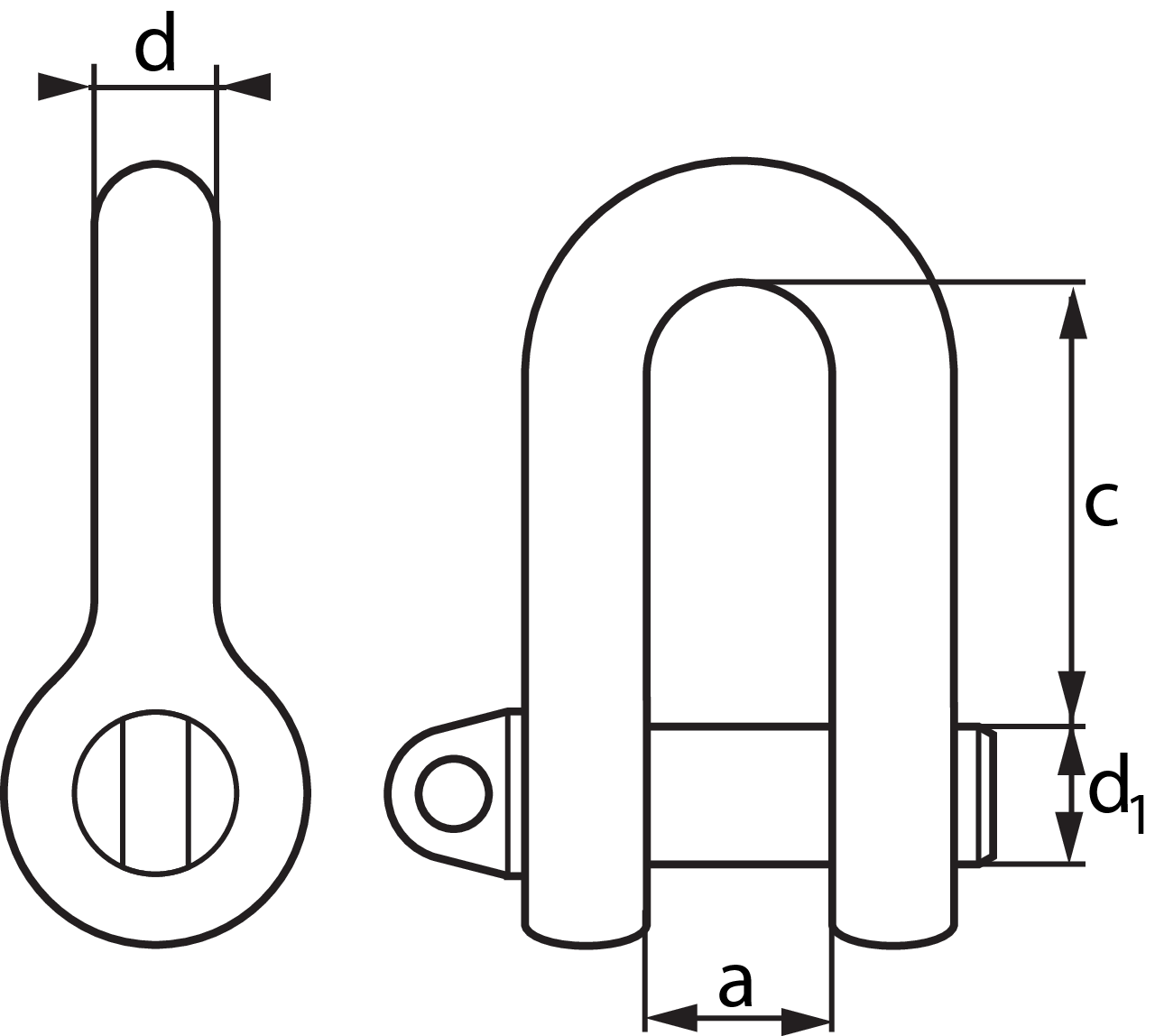

Art.nr Pin diameter
mm
Bult Ø d1 a
mm
c
mm
d
mm
Vikt
kg
CAD
11.559002 6,4 1/4" 12 24 6 0,003
11.559001 4,8 3/16" 10 20 5 0,02
11.559003 7,9 5/16" 16 32 8 0,07
11.559004 9,5 3/8" 20 40 10 0,13
11.559006 12,7 1/2" 25 50 12 0,25
11.559008 15,9 5/8" 32 64 16 0,53
11.559009 19,1 3/4" 38 76 19 0,92
11.559010 22,2 7/8" 44 88 22 1,4
11.559011 25,4 1" 50 100 25 2,2

**Smidestolerans: +/- 5%
