Alllmänt: För vertikala lyft och transporter av stålplåtar. STS lyftklor är utrustade med en säkerhetsanordning som säkerställer att klon inte glider när lasten lyfts eller sänks. Klon är låst i både stängt och öppet läge. Typ STS är utrustad med större gripvidd än TS.

  • Märkning: Max last, max gripvidd samt CE-märkning.
  • Ytbehandling: Skyddslackerade.
  • Anmärkning: Minsta tillåtna last är 10% av maxlasten.
  • Säkerhetsfaktor: 5:1.
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

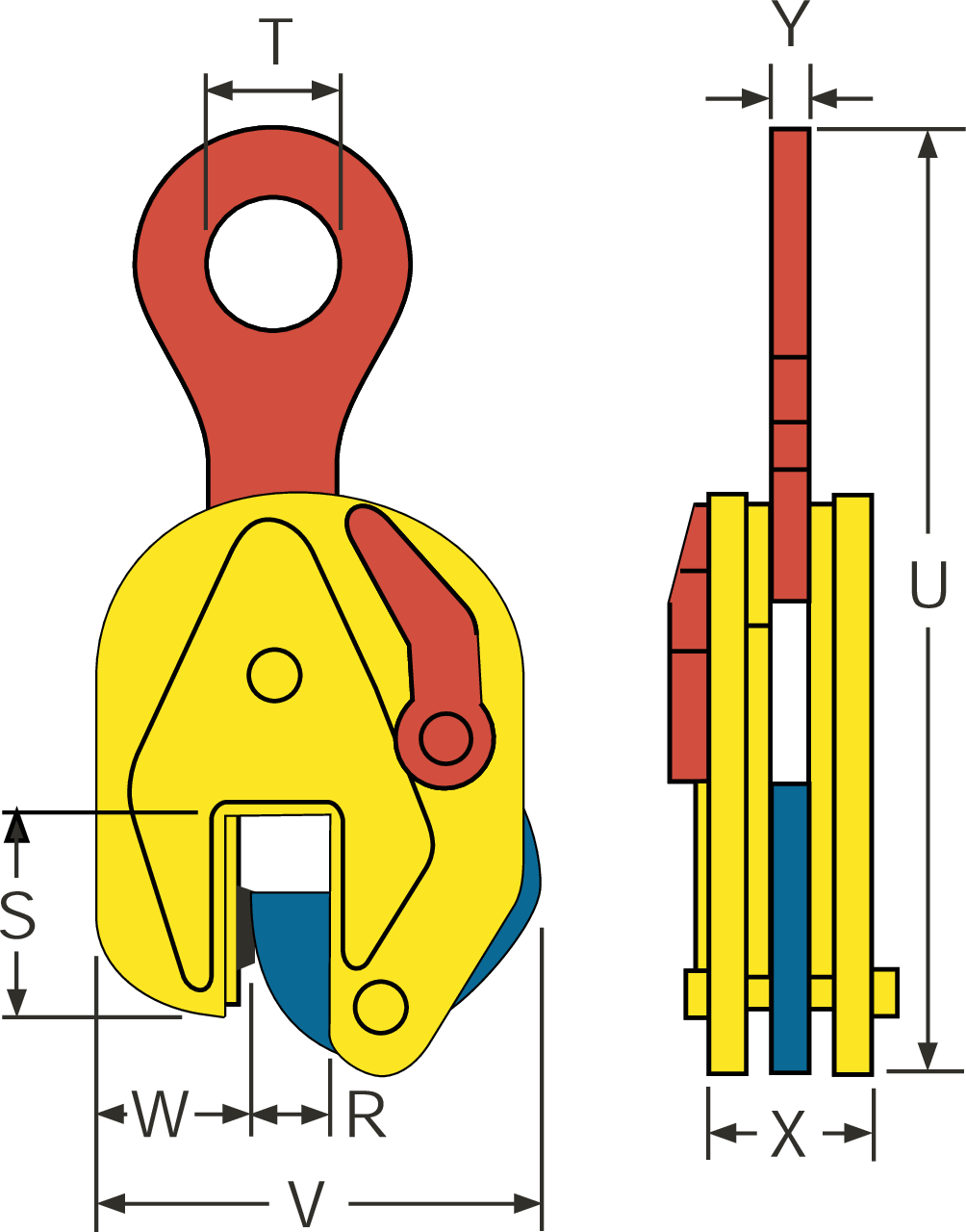

Art.nr Benämning Max last
Ton
X (mm) Y (mm) Gripvidd R (mm) S (mm) T (mm) U (mm) V (mm) W (mm) Vikt
kg
CAD
16.01852200 6 STS 6 78 20 40-90 114 75 486 275 70 21
16.01854300 7.5 STS 7,5 86 20 50-100 111 75 524 312 70 26,5
16.01853305 9 STS 9 86 20 50-100 111 75 522 312 70 27,5
16.01852401 12 STS 12 94 44 50-100 152 85 615 344 100 41
16.01921500 15 STS 15 106 49 80-150 224 86 800 450 136 76
16.01922000 20 STS 20 140 66 80-150 249 100 924 640 153 160
16.01922500 25 STS 25 140 66 80-150 249 100 924 640 153 160
16.01923000 30 STS 30 142 66 80-150 249 100 906 645 156 165,5
