Ropeblock

Utförande: Smidda gaffelbeslag för ingjutning med gjutmassa.
Levereras kompletta med bult och saxpinne.



VARNING!:
Jämför gaffelbeslagets och den aktuella linans minbrottlast.

  • Ytbehandling: Förzinkade.
  • Anmärkning: För mellanliggande lindiameter väljs närmast större beslag.
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Benämning Min. brottlast
ton
Diameter
mm

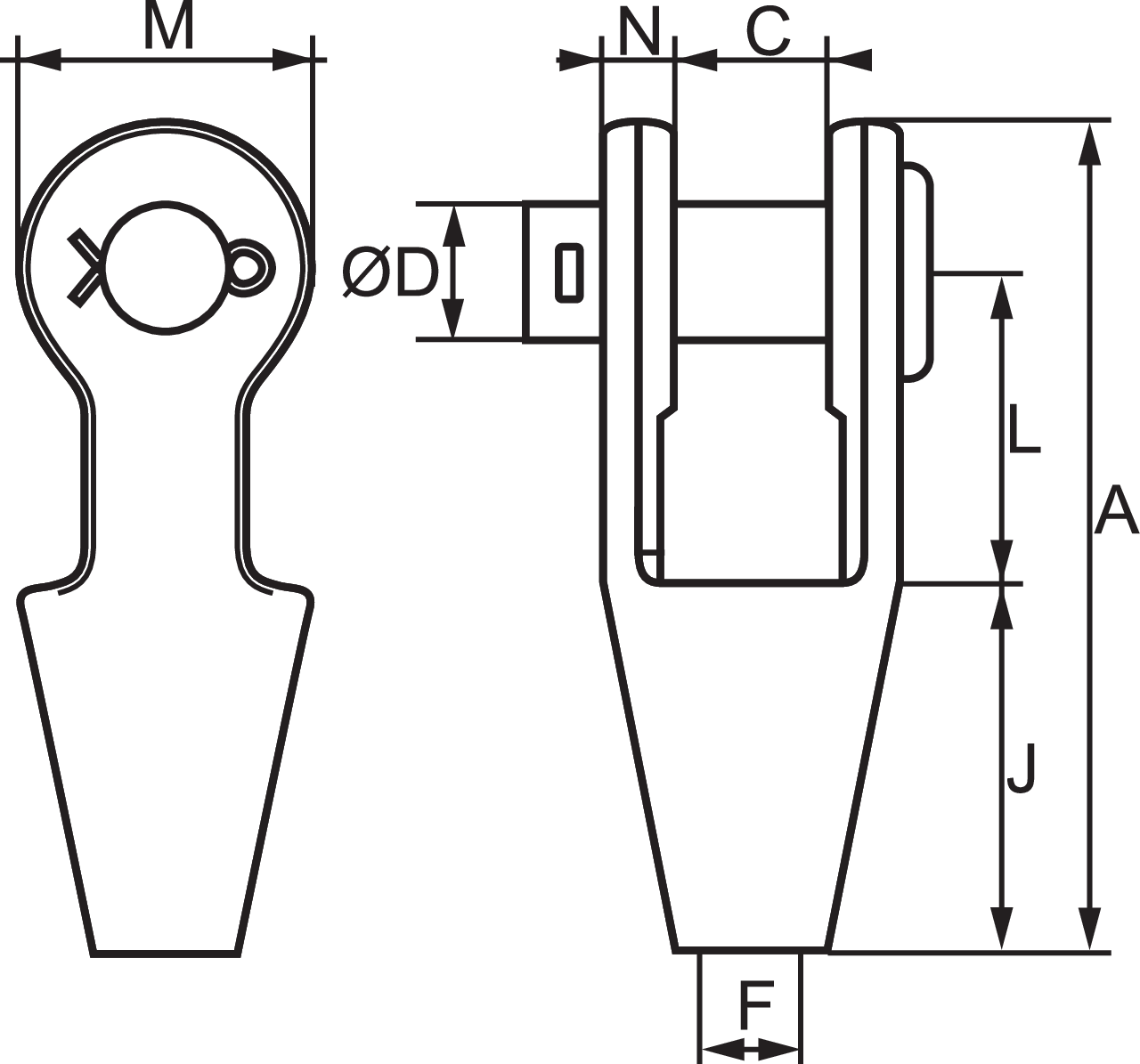

N (mm) A (mm) C (mm) D (mm) F (mm) J (mm) L (mm) M (mm) Vikt
kg
CAD
OSS-196 P 8 6-7 9 109 19 16 8,5 50 40 34 0,4
OSS-197 P 12 8-10 11 124 21 20,6 12 57 45 42 0,8
OSS-198 P 20 11-13 12 142 25 25 14 64 51 50 1
OSS-199 P 25 14-16 14 171 32 30 17,5 76 63 58 1,8
OSS-100 P 40 18-19 16 205 38 35 21 89 76 70 3,2
OSS-104 P 55 20-22 19 235 44 41 24 101 89 80 4,6
OSS-108 P 75 23-26 22 275 51 51 28 114 101 104 8
OSS-111 P 90 27-30 25 306 57 57 32 127 114 114 11
OSS-115 P 125 31-36 28 338 63 63 38 139 127 126 16
OSS-118 P 150 37-39 30 394 76 70 41 152 162 142 23
OSS-120 P 170 40-42 33 418 76 76 44 165 165 152 27
OSS-125 P 225 43-48 39 468 89 89 51 190 178 176 41
OSS-128 P 280 49-54 46 552 101 95 57 216 228 194 58
OSS-130 P 360 55-60 53 598 113 108 63 228 250 210 85
*Finns även med bult och mutter. Andra dimensioner offereas.
