Utförande: Pressade av profilstål.

Standard: DIN-B6899

  • Ytbehandling: Förzinkade.
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

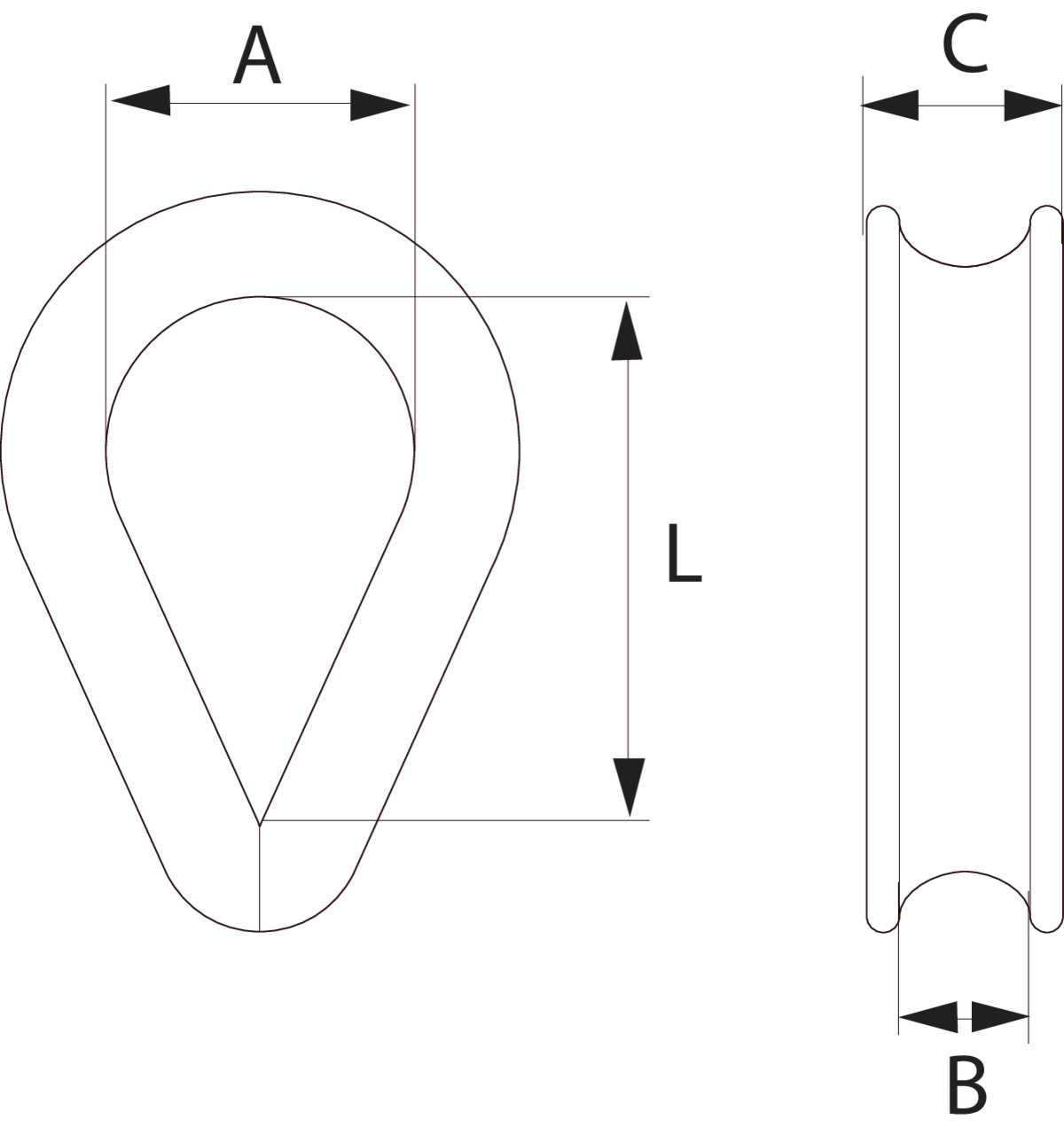

Art.nr Benämning Lina Ø (mm) A (mm) C (mm) L (mm) B (mm) Vikt CAD
10.25B689903 1603 3 12 6,2 19 3 0,5
10.25B689904 1604 4 13 7,2 21 4 0,8
10.25B689905 1605 5 14 8,8 23 5 1
10.25B689906 1606 6 16 11 25 6 1,6
10.25B689908 1608 7-8 20 14 32 8 3
10.25B689910 1610 9-10 24 16 38 10 4,7
10.25B689912 1612 11-12 28 19 45 12 6,8
10.25B689914 1614 13-14 32 22 51 14 10
10.25B689916 1616 15-16 36 24 58 16 15
10.25B689918 1618 17-18 40 28 64 18 20
10.25B689920 1620 19-20 45 32 72 20 29
