Allmänt: Sluten gängad förankring för spännbetonglina. Förankringarna är avsedda för flergångsbruk. Används i huvudsak vid förankring av linans passiva ände.

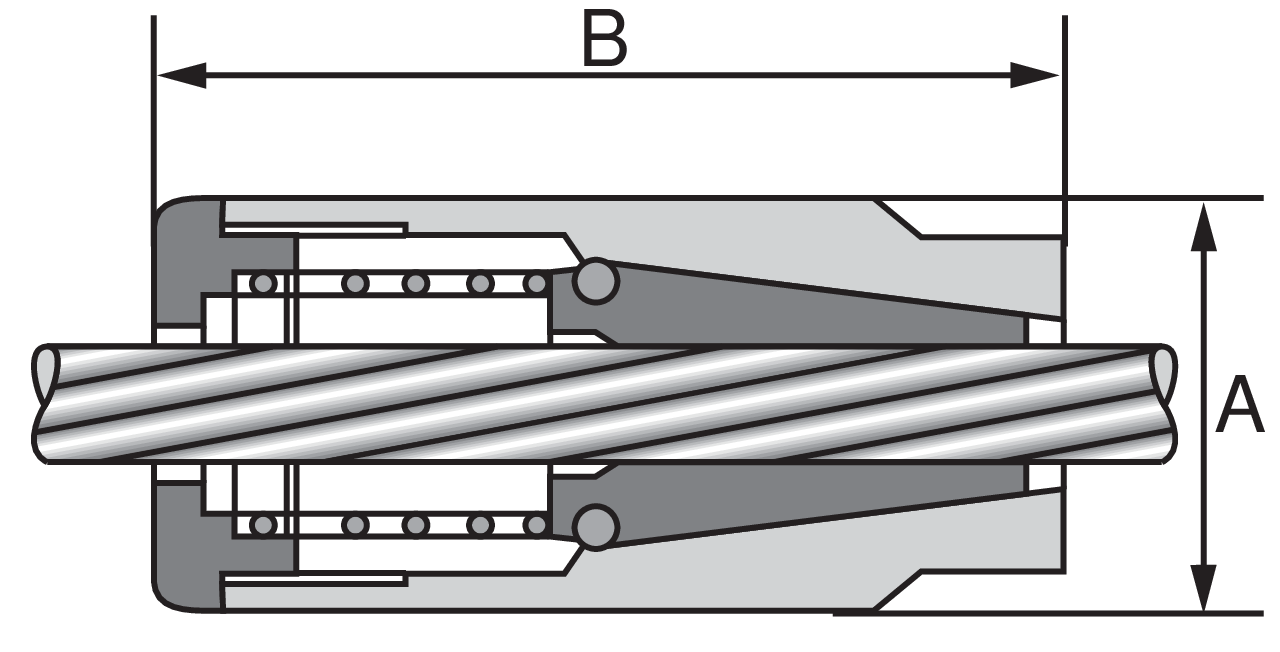

Utförande: Uppbyggda med en hylsa och en kilsats med tre kilsegment. Kilsegmenten hålls ihop med en “O” ring. De slutna förankringarna används i huvudsak vid förankring av linans passiva ände.

Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Benämning Diameter
mm
A
mm
B
mm
CAD
10.65604017 604017 9,6 35 77
10.65604044 604044 13 44 97
10.65604073 604073 15 50 103

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.

Hämta CAD
Ladda ned
