Allmänt: Linlås typ ”backlås” godkända för lyft. Används tillsammans med stållinor för normala applikationer, med stållinekärna eller fiberkärna, med max. trådhållfasthet på 1960 N/mm2. Ska ej användas med kompakterade eller hamrade stållinor. Det rekommenderas inte att använda plastbelagd stållina för lyftändamål tillsammans med linlås.

  • Material: 4-5 och 6 mm är gjutna, övriga sänksmidda.
  • Ytbehandling: 4-5 och 6 mm elförzinkade, övriga varmgalvaniserade.
  • Anmärkning: Vid montering följ monteringsanvisningarna.
  • Varning: Om låshalvorna tangerar varandra när skruvarna dras åt ska ett nummer mindre lås användas.
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

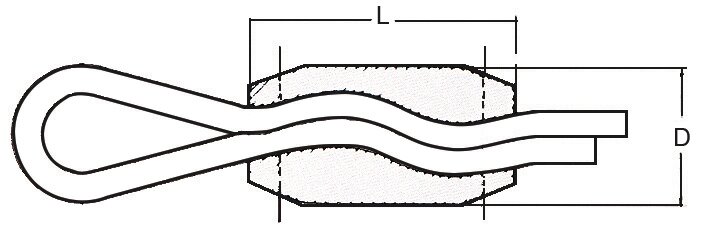

Art.nr Diameter
mm
Diameter inch Antal lås vid lyft Moment
Nm
Bolt Ø
mm
Bolt number pcs. D
mm
L
mm
Vikt
kg/100st
CAD
10.175032005 4-5 3/16” 2 6 5 2 22 27 6,5
10.175032006 6 1/4” 2 15 6 2 28 42 14
10.175032008 8 5/16” 2 18 6 2 33 50 24
10.175032010 9-10 3/8” 2 30 8 2 42 63 52
10.175032011 11 7/16” 2 30 8 2 43 62 52
10.175032013 12-13 1/2” 2 70 10 2 48 82 80
10.175032014 14 9/16” 2 70 10 2 50 106 115
10.175032016 15-16 5/8” 2 115 12 2 62 100 170

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
