Plåtpaketlyftare

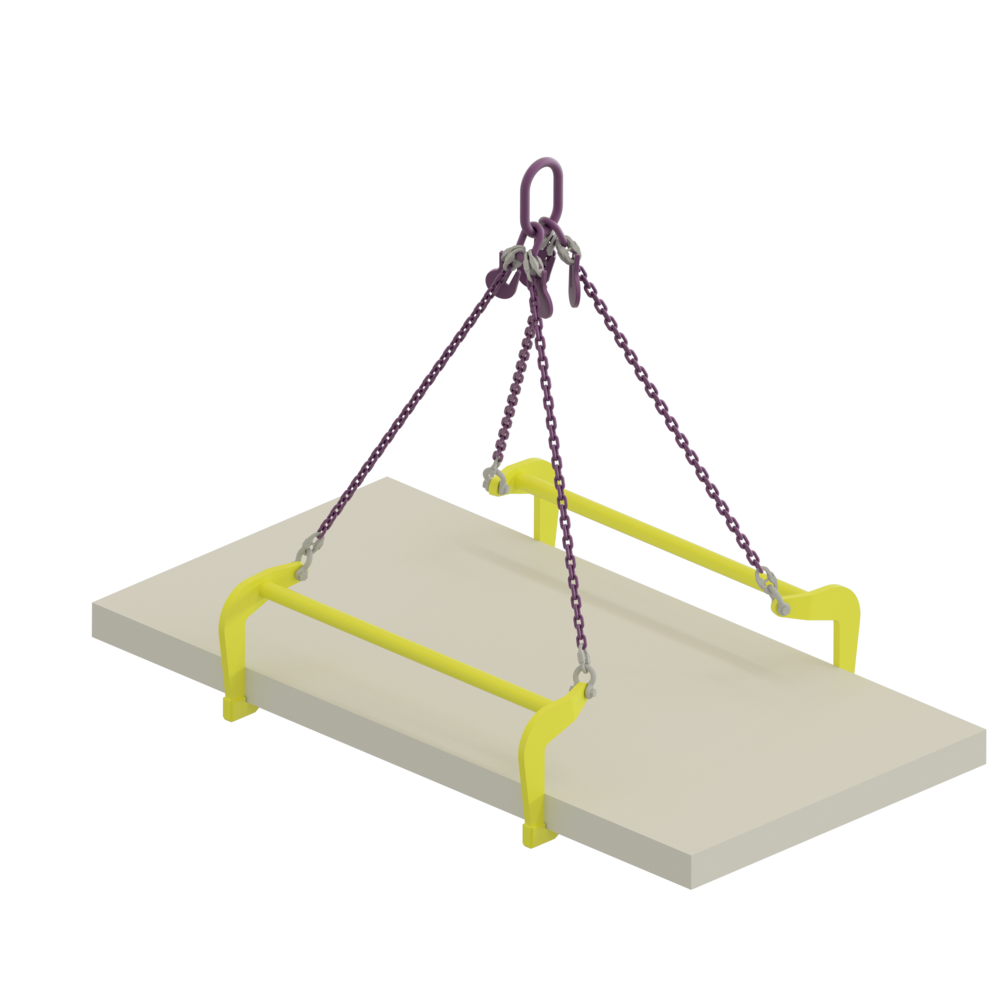

Allmänt: Plåtpaketlyftarna är avsedda för horisontella lyft av en eller flera plåtar med samma bredd. Plåtpaketlyftarna består av två gaffelsidor samt ett 4-partigt kättingredskap. Levereras alltid komplett.
Utförande: Skurna plåtgafflar förbundna med rör i svetskonstruktion tillåter optimal dimensionering och ger låg vikt. Förstärkt gaffeldel för bredare upplagsyta. Geometrin är så anpassad att gafflarna ej vickar ut från plåtsidan under förutsättning att i tabellen angiven min lyfthöjd för respektive plåtbredd ej underskrids.


Tabellen upptar endast en del av alla storlekar som finns. Andra längder och laster tillverkas enligt kundönskemål.

VARNING! För tunna plåtar som kan böja sig under lyftet rekommenderar vi andra typer av lyftredskap

  • Märkning: CE-märkning
  • Ytbehandling: :Gul skyddslackering RAL 1003, annan ytbehandling offereras.
Plåtpaketlyftare
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Benämning Max last (WLL) Plate width
mm		 Kätting dim Ø
mm		 Min lift height H at max plate width B B=1000 Min lift height H at max plate width B B=1500 Min lift height H at max plate width B B=2000 A
mm		 C
mm		 E
mm		 L
mm		 M
mm		 Vikt
kg		 CAD
16.81PPL010010 PPL-1 1 1 000 6 1 300 80 24 25 150 1 000 11
16.81PPL010015 PPL-1 1 1 500 6 1 700 80 24 25 150 1 000 11
16.81PPL010020 PPL-1 1 2 000 6 2 200 80 24 25 150 1 000 11
16.81PPL020010 PPL-2 2 1 000 7 1 300 80 31 25 175 1 000 16
16.81PPL020015 PPL-2 2 1 500 7 1 700 80 31 25 175 1 000 16
16.81PPL020020 PPL-2 2 2 000 7 2 200 80 31 25 175 1 000 16
16.81PPL030010 PPL-3 3 1 000 7 1 500 90 36 35 200 1 000 25
16.81PPL030015 PPL-3 3 1 500 7 1 800 90 36 35 200 1 000 25
16.81PPL030020 PPL-3 3 2 000 7 2 300 90 36 35 200 1 000 25
16.81PPL040020 PPL-4 4 2 000 8 90 36 40 200 1 000 29
16.81PPL040015 PPL-4 4 1 500 8 1 800 2 300 90 36 40 200 1 000 29
16.81PPL040010 PPL-4 4 1 000 8 1 500 90 36 40 200 1 000 29
16.81PPL050010 PPL-5 5 1 000 10 1 500 90 45 40 200 1 000 40
16.81PPL050015 PPL-5 5 1 500 10 1 800 90 45 40 200 1 000 40
16.81PPL050020 PPL-5 5 2 000 10 2 300 90 45 40 200 1 000 40
16.81PPL080010 PPL-8 8 1 000 10 1 500 90 45 50 200 1 250 43
16.81PPL080015 PPL-8 8 1 500 10 1 800 90 45 50 200 1 250 43
16.81PPL080020 PPL-8 8 2 000 10 2 300 90 45 50 200 1 250 43
16.81PPL100010 PPL-10 10 1 000 13 1 500 150 45 65 200 1 250 70
16.81PPL100015 PPL-10 10 1 500 13 1 800 150 45 65 200 1 250 70
16.81PPL100020 PPL-10 10 2 000 13 2 300 150 45 65 200 1 250 70
*Angiven vikt är exklusive kättingredskap.
Andra storlekar och utföranden tillverkas på beställning.

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.

Hämta CAD
Ladda ned
