Allmänt: Skivorna är avsedda för kranar och hissar där kranlinenormerna tillämpas och till andra installationer där skonsam drift önskas. Diameterförhållande ca 20 (lin Ø x 20 = ØE), vilket motsvarar kraven för maskingrupp 2m.
Utförande: 6806-K t.o.m. 6810-K svarvade, övriga kallformade eller valsade av stål som ger stabilt utförande och låg vikt. Jämna och släta spår som skonar linan. Insvetsat kullagrat nav som enkelt kan kundanpassas. Kullagren har dubbla gummitätningar (utförande 2RS), varför dessa inte ska eftersmörjas.

  • Material: Höghållfast konstruktionsstål.
  • Ytbehandling: 6806-K t.o.m. 6810-K gulförzinkning, övriga rostskyddsmålning.
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

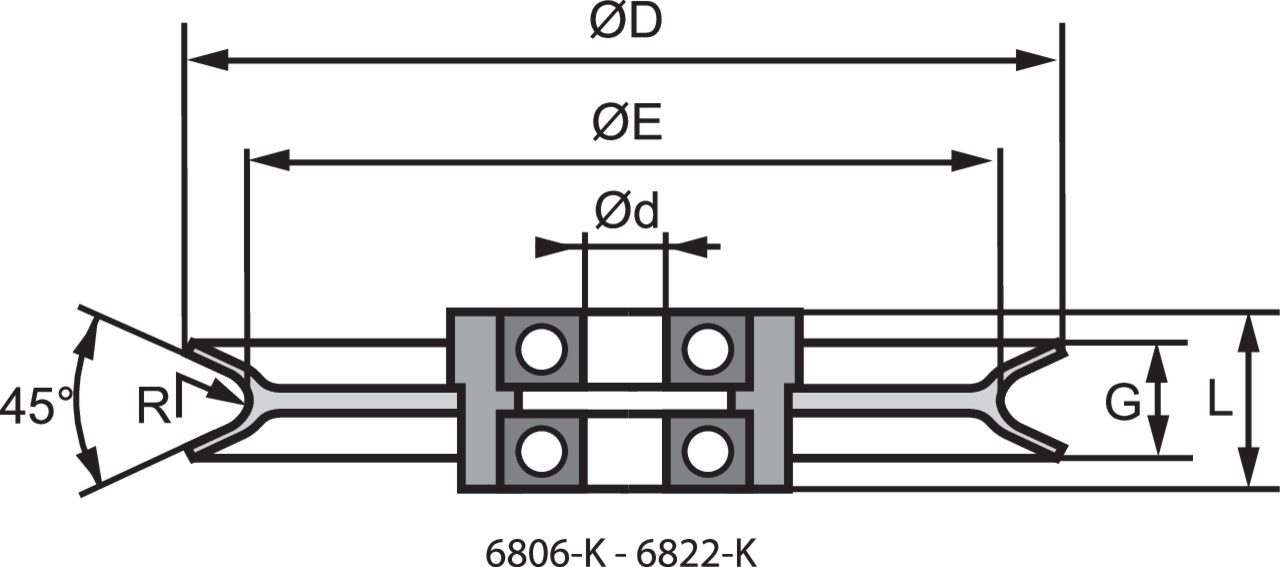

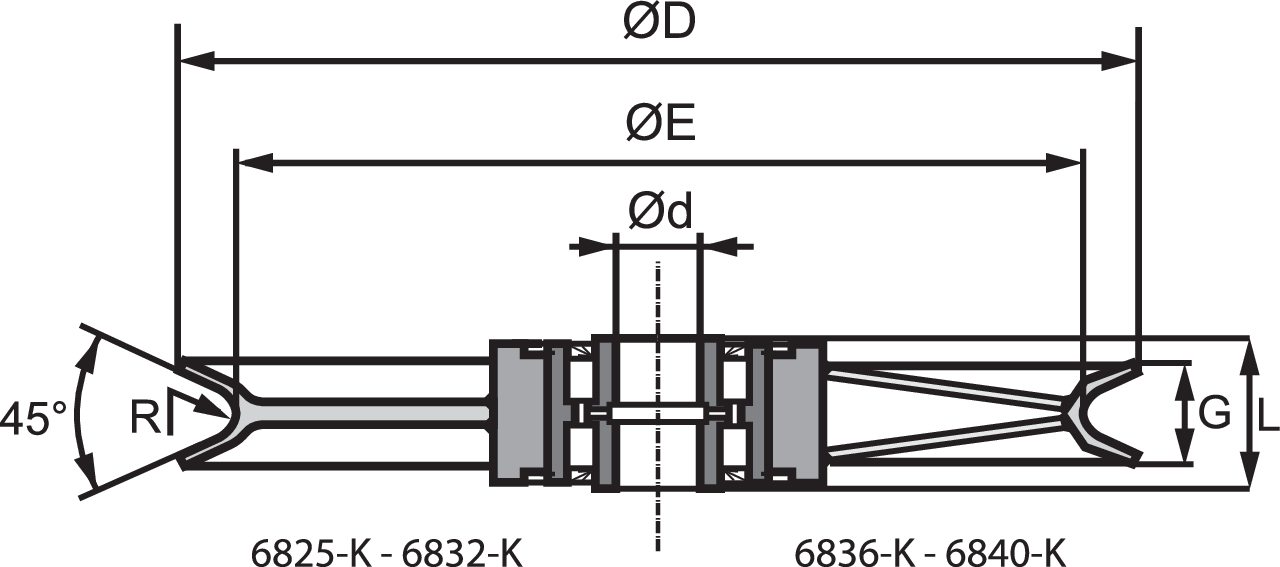

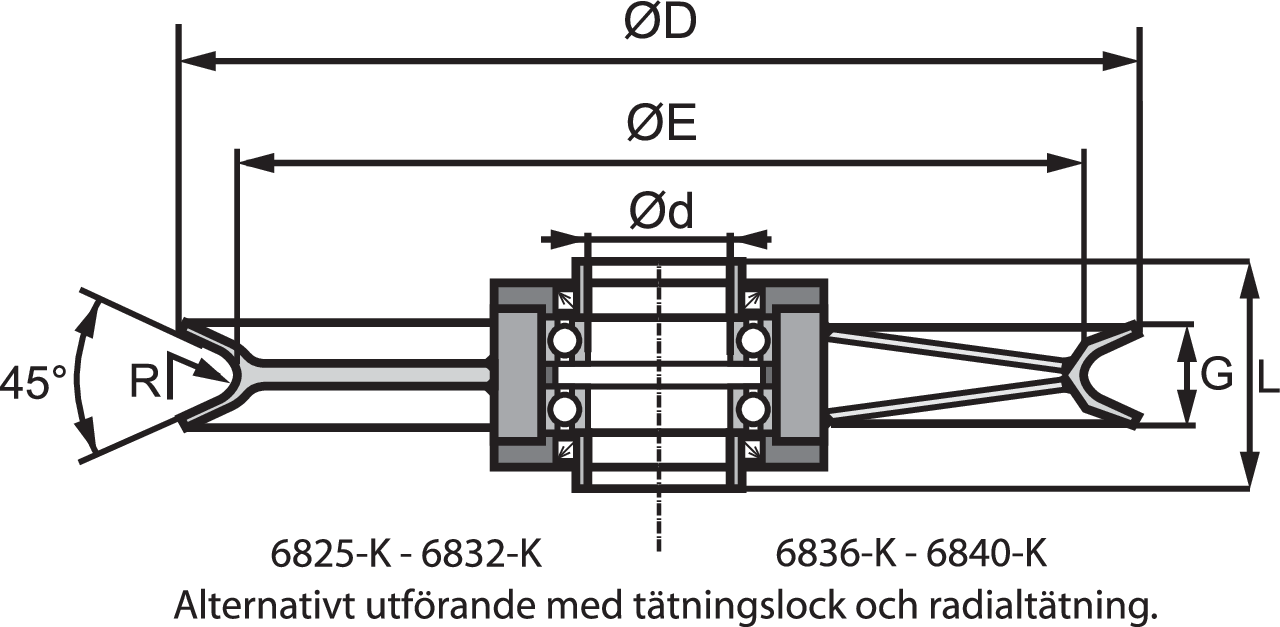

Art.nr Benämning Lina Ø (mm) Kullagertyp D
mm
E
mm
G
mm
L
mm
R
mm
d
mm
Vikt
kg
CAD
10.354016580K 6806-K 5-6 6302-2RS1 155 125 24 30 3,2 15 1,6
10.354016581K 6808-K 7-8 6304-2RS1 190 160 26 40 4,3 20 2,6
10.354016582K 6810-K 9-10 6306-2RS1 235 200 30 45 5,3 30 4,5
10.35SR1250001K 6812-K 11-12 6307-2RS1 290 250 32 50 6,4 35 6,4
10.35SR1280001K 6814-K 13-14 6309-2RS1 325 280 40 60 7,5 45 11
10.35SR1315001K 6816-K 15-16 6310-2RS1 370 315 43 70 8,6 50 14
10.35SR1355001K 6818-K 17-18 6312-2RS1 415 355 48 75 9,7 60 18
10.35SR1400001K 6820-K 19-20 6313-2RS1 470 400 58 90 10,8 65 26
10.35SR1450001K 6822-K 21-22 6315-2RS1 525 450 65 100 12 75 34
10.35SR1500001K 6825-K 24-25 SL04 5018 PP 580 500 65 67 14 90
10.35SR1575001K 6828-K 26-28 SL04 5020 PP 660 575 70 67 15 100
10.35SR1630001K 6832-K 30-32 SL04 5022 PP 720 630 82 82 17 110
10.35SR1710001K 6836-K 34-36 SL04 5024 PP 810 710 90 80 19 120
10.35SR1800001K 6840-K 38-40 SL04 5028 PP 910 800 90 95 22,5 140
Andra storlekar och utföranden tillverkas på beställning.
