Hem / Produkter / Stållinor & stållinetillbehör / Stållinestroppar

2-part fiberkärna - 1960 N/mm²

Lin	Max last (WLL) i ton*
Ø
mm	0°-45°	45°-60°
3	0,14	0,1
4	0,25	0,18
5	0,38	0,28
6	0,56	0,4
7	0,75	0,55
8	1,1	0,75
10	1,7	1,2
12	2,4	1,7
14	3,2	2,3
16	4,2	3
18	5,3	3,8
20	6,6	4,7
22	8	5,7
24	9,5	6,8
26	11,2	8
28	13	9,3
32	16,8	12
36	21	15
40	27	19
44	32	23
48	38	27
52	45	32
56	52	37
60	60	43
68	77	55
71	84	60

2-part stålkärna - 1770 N/mm²

Lin	Max last (WLL) i ton*
Ø
mm	0°-45°	45°-60°
3	0,14	0,1
4	0,23	0,17
5	0,37	0,27
6	0,53	0,38
7	0,74	0,53
8	1,05	0,75
10	1,6	1,15
12	2,3	1,7
14	3,15	2,25
16	4,2	3
18	5,2	3,7
20	6,5	4,6
22	7,8	5,65
24	9,4	6,7
26	11	7,8
28	12,5	9
32	16,5	11,8
36	21	15
40	26	18,5
44	31,5	22,5
48	37	26
52	44	31,5
56	50	36
60	58	42

2-part stålkärna - 1960 N/mm²

Lin	Max last (WLL) i ton*
Ø
mm	0°-45°	45°-60°
3	0,15	0,11
4	0,27	0,19
5	0,42	0,3
6	0,6	0,43
7	0,8	0,6
8	1,1	0,75
10	1,7	1,2
12	2,4	1,7
14	3,5	2,5
16	4,6	3,3
18	5,8	4,1
20	7,2	5,1
22	8,7	6,2
24	10,3	7,4
26	12,1	8,7
28	14	10
32	18,4	13
36	23	16,6
40	29	20,5
44	35	25
48	41	29,5
52	48	35
56	56	40
60	65	46

Steel Wire Rope Sling - Steel Core ²

ø 3 mm - 7 mm 6x19M WSC -1960N/mm2 / ø8 mm and up 6X36WS IWRC -1960N/mm2 - EN 13414-1

Rope dia Ø	1-part			2-part		3-4-part		Endless

	Straight pull	Choke hitch	Basket hitch	0°−45°	45°−60°	0°−45°	45°−60°	Straight pull	Choke hitch	Basket hitch
mm	Working load limit (WLL) in tons
3	0,12	0.09	0.23	0,16	0,12	0,25	0,18	0,23	0,19	0,47
4	0,21	0,17	0,42	0,29	0,21	0,44	0,31	0,42	0,33	0,84
5	0,32	0,26	0,65	0,45	0,32	0,68	0,49	0,65	0,52	1,30
6	0,47	0,37	0,94	0,66	0,47	0,98	0,70	0,94	0,75	1,87
7	0,64	0,51	1,28	0,89	0,64	1,34	0,96	1,28	1,02	2,56
8	0,82	0,66	1,64	1,15	0,82	1,72	1,23	1,64	1,31	3,28
9	1,04	0,83	2,07	1,45	1,04	2,18	1,56	2,07	1,66	4,15
10	1,28	1,02	2,56	1,79	1,28	2,69	1,92	2,56	5,05	5,12
11	1,55	1,24	3,10	2,17	1,55	3,25	2,32	3,10	2,48	6,20
12	1,84	1,47	3,67	2,57	1,84	3,85	2,75	3,67	2,94	7,34
13	2,17	1,73	4,33	3,03	2,17	4,55	3,25	4,33	3,47	8,66
14	2,51	2,01	5,03	3,52	2,51	5,28	3,77	5,03	4,02	10,06
16	3,29	2,63	6,57	4,60	3,29	6,90	4,93	6,57	5,26	13,14
18	4,15	3.,32	8,30	5,81	4,15	8,71	6,22	8,30	6,64	16,59
20	5,12	4,10	10,24	7,17	5,12	10,75	7,68	10,24	8,19	20,48
22	6,20	4,96	12,41	8,69	6,20	13,03	9,31	12,41	9,93	24,82
24	7,38	5,90	14,76	10,33	7,38	15,5	11,07	14,76	11,81	29,51
26	8,66	6,93	17,33	12,13	8,66	18,19	13,00	17,33	13,86	34,65
28	10,04	8,03	20,08	14,06	10,04	21,08	15,06	20,08	16,06	40,16
32	13,12	10,50	26,25	18,37	13,12	27,56	19,69	26,25	21,00	52,49
36	16,59	13,67	33,19	23,23	16,59	34,84	24,89	33,19	26,55	66,37
40	20,56	16,45	41,11	28,78	20,56	43,17	30,84	41,11	32,89	82,23
44	24,78	19,82	49,56	34,69	24,78	52,04	37,17	49,56	39,65	99,12
48	29,55	36,64	59,10	41,37	29,55	62,06	44,33	59,10	47,28	118,21
52	34,69	27,75	69,38	48,57	34,69	72,85	52,04	69,38	55,51	138,76
Factor (K_L)	2	0,8	2	1,4	1	2,1	1,5	2	1,6	4
When a multi-leg sling is used in a chocker hitch, reduce the values by 20%

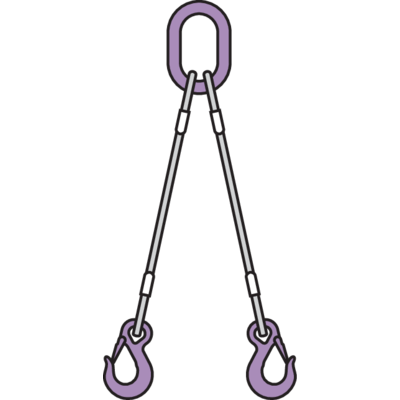

Stållinestropp WLS-275

Kontakta oss Ladda ned som PDF

Utförande: Ögla i en ände och lastkrok med spärr i var part, presslåsmonterad.

Kan även hyras.

Visa mer

Visa tabell

Part code:

Filter & kategorier

Visa resultat

Utförande: Ögla i en ände och lastkrok med spärr i var part, presslåsmonterad.

Kan även hyras.

2-part fiberkärna - 1960 N/mm²

Lin	Max last (WLL) i ton*
Ø
mm	0°-45°	45°-60°
3	0,14	0,1
4	0,25	0,18
5	0,38	0,28
6	0,56	0,4
7	0,75	0,55
8	1,1	0,75
10	1,7	1,2
12	2,4	1,7
14	3,2	2,3
16	4,2	3
18	5,3	3,8
20	6,6	4,7
22	8	5,7
24	9,5	6,8
26	11,2	8
28	13	9,3
32	16,8	12
36	21	15
40	27	19
44	32	23
48	38	27
52	45	32
56	52	37
60	60	43
68	77	55
71	84	60

2-part stålkärna - 1770 N/mm²

Lin	Max last (WLL) i ton*
Ø
mm	0°-45°	45°-60°
3	0,14	0,1
4	0,23	0,17
5	0,37	0,27
6	0,53	0,38
7	0,74	0,53
8	1,05	0,75
10	1,6	1,15
12	2,3	1,7
14	3,15	2,25
16	4,2	3
18	5,2	3,7
20	6,5	4,6
22	7,8	5,65
24	9,4	6,7
26	11	7,8
28	12,5	9
32	16,5	11,8
36	21	15
40	26	18,5
44	31,5	22,5
48	37	26
52	44	31,5
56	50	36
60	58	42

2-part stålkärna - 1960 N/mm²

Lin	Max last (WLL) i ton*
Ø
mm	0°-45°	45°-60°
3	0,15	0,11
4	0,27	0,19
5	0,42	0,3
6	0,6	0,43
7	0,8	0,6
8	1,1	0,75
10	1,7	1,2
12	2,4	1,7
14	3,5	2,5
16	4,6	3,3
18	5,8	4,1
20	7,2	5,1
22	8,7	6,2
24	10,3	7,4
26	12,1	8,7
28	14	10
32	18,4	13
36	23	16,6
40	29	20,5
44	35	25
48	41	29,5
52	48	35
56	56	40
60	65	46

Steel Wire Rope Sling - Steel Core ²

ø 3 mm - 7 mm 6x19M WSC -1960N/mm2 / ø8 mm and up 6X36WS IWRC -1960N/mm2 - EN 13414-1

Rope dia Ø	1-part			2-part		3-4-part		Endless

	Straight pull	Choke hitch	Basket hitch	0°−45°	45°−60°	0°−45°	45°−60°	Straight pull	Choke hitch	Basket hitch
mm	Working load limit (WLL) in tons
3	0,12	0.09	0.23	0,16	0,12	0,25	0,18	0,23	0,19	0,47
4	0,21	0,17	0,42	0,29	0,21	0,44	0,31	0,42	0,33	0,84
5	0,32	0,26	0,65	0,45	0,32	0,68	0,49	0,65	0,52	1,30
6	0,47	0,37	0,94	0,66	0,47	0,98	0,70	0,94	0,75	1,87
7	0,64	0,51	1,28	0,89	0,64	1,34	0,96	1,28	1,02	2,56
8	0,82	0,66	1,64	1,15	0,82	1,72	1,23	1,64	1,31	3,28
9	1,04	0,83	2,07	1,45	1,04	2,18	1,56	2,07	1,66	4,15
10	1,28	1,02	2,56	1,79	1,28	2,69	1,92	2,56	5,05	5,12
11	1,55	1,24	3,10	2,17	1,55	3,25	2,32	3,10	2,48	6,20
12	1,84	1,47	3,67	2,57	1,84	3,85	2,75	3,67	2,94	7,34
13	2,17	1,73	4,33	3,03	2,17	4,55	3,25	4,33	3,47	8,66
14	2,51	2,01	5,03	3,52	2,51	5,28	3,77	5,03	4,02	10,06
16	3,29	2,63	6,57	4,60	3,29	6,90	4,93	6,57	5,26	13,14
18	4,15	3.,32	8,30	5,81	4,15	8,71	6,22	8,30	6,64	16,59
20	5,12	4,10	10,24	7,17	5,12	10,75	7,68	10,24	8,19	20,48
22	6,20	4,96	12,41	8,69	6,20	13,03	9,31	12,41	9,93	24,82
24	7,38	5,90	14,76	10,33	7,38	15,5	11,07	14,76	11,81	29,51
26	8,66	6,93	17,33	12,13	8,66	18,19	13,00	17,33	13,86	34,65
28	10,04	8,03	20,08	14,06	10,04	21,08	15,06	20,08	16,06	40,16
32	13,12	10,50	26,25	18,37	13,12	27,56	19,69	26,25	21,00	52,49
36	16,59	13,67	33,19	23,23	16,59	34,84	24,89	33,19	26,55	66,37
40	20,56	16,45	41,11	28,78	20,56	43,17	30,84	41,11	32,89	82,23
44	24,78	19,82	49,56	34,69	24,78	52,04	37,17	49,56	39,65	99,12
48	29,55	36,64	59,10	41,37	29,55	62,06	44,33	59,10	47,28	118,21
52	34,69	27,75	69,38	48,57	34,69	72,85	52,04	69,38	55,51	138,76
Factor (K_L)	2	0,8	2	1,4	1	2,1	1,5	2	1,6	4
When a multi-leg sling is used in a chocker hitch, reduce the values by 20%
