General: Ögla med övergångsöglor för 3- och 4-partiga kättingredskap.
Standard: DIN 5688-1

Material: Rostfritt syrafast stål AISI 316.

Säkerhetsfaktor: 4:1
Klass: 6

Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

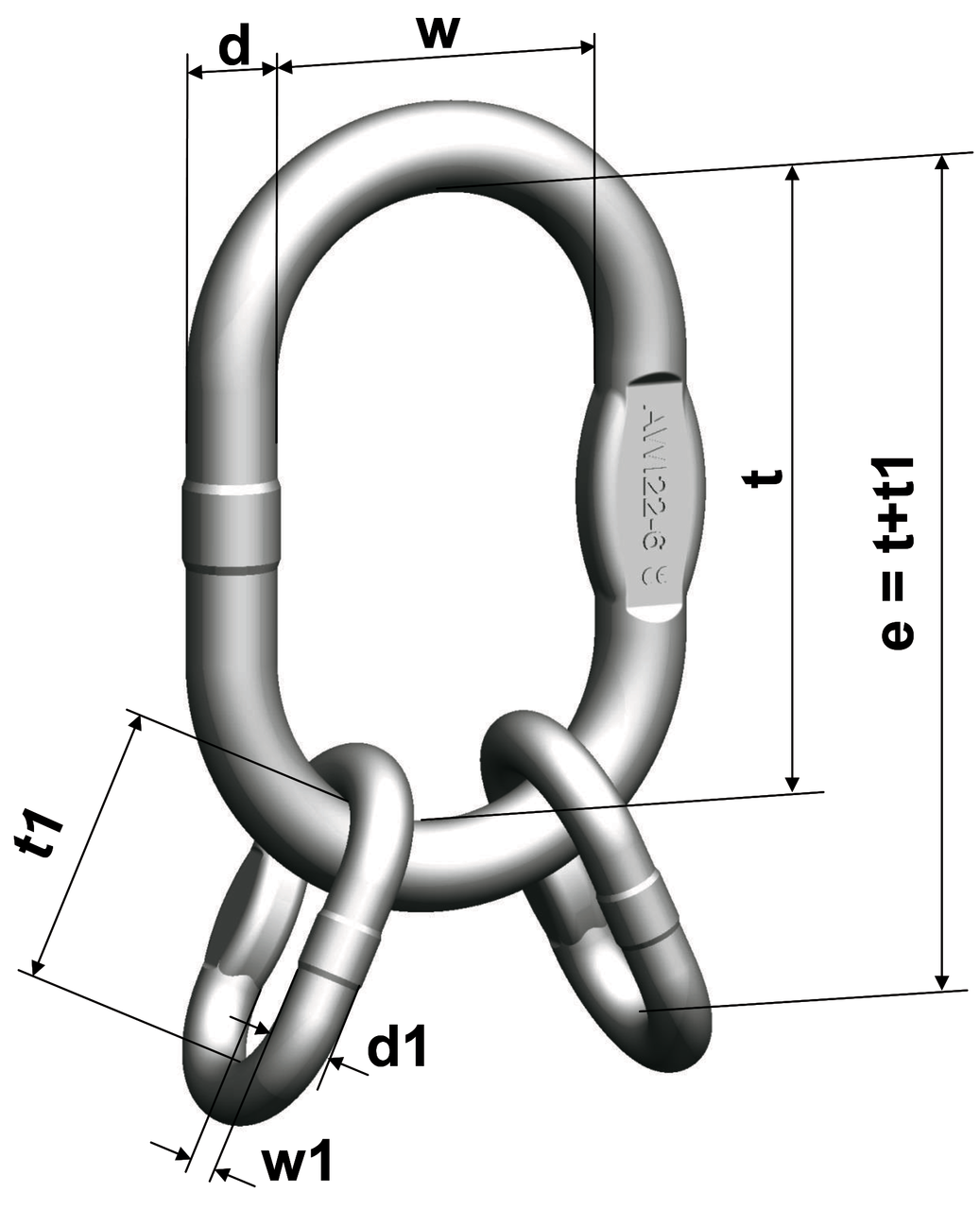

Art.nr	Benämning	Max last (WLL) ton	Består av	Passar till krankrok DIN 15401 upp till nr.	d mm	d1 mm	e mm	t mm	t1 mm	w mm	w1 mm	Vikt kg
11.0460068	VWI 4-6	0,84	AWI 10-6 + 2 BWI 9-6	1,6	10	9	124	80	44	50	20	0,28
11.0460103	VWI 5-6	1,3	AWI 13-6 + 2 BWI 10-6	2,5	13	10	154	110	44	60	20	0,52
11.0460127	VWI 6/7-6	2,6	AWI 16-6 + 2 BWI 13-6	2,5	16	13	164	110	54	60	25	0,91
11.04A59935	VWI 8-6	3,35	AWI 18-6 + 2 BWI 16-6	5	18	16	205	135	70	75	34	1,64
11.0460060	VWI 10-6	5,25	AWI 22-6 + 2 BWI 20-6	6	23	20	245	160	85	90	40	3,02
11.0460064	VWI 13-6	8,9	AWI 26-6 + 2 BWI 22-6	8	27	23	295	180	115	100	50	4,78
11.0460066	VWI 16-6	13,2	AWI 32-6 + 2 BWI 26-6	10	32	27	340	200	140	110	65	7,98

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
