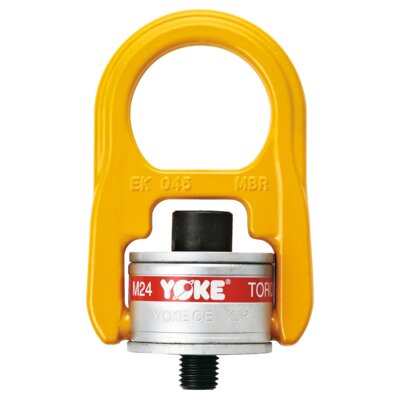

Lyftögla 8-203

Lyftöglan roterar 360° och kan lutas 180°, med 100% lyftkraft i 90°-vinkel. Enkel och snabb montering i gängat hål. Bulten är M-gängad.

Test:

  • Individuellt provbelastade med 2,5 x maxlast (WLL).
  • Utmattningstestade med 1,5 x maxlast (WLL).
  • 100% magnaflux sprickindikerad.
  • Individuel

Visa mer

Product number:

Lyftöglan roterar 360° och kan lutas 180°, med 100% lyftkraft i 90°-vinkel. Enkel och snabb montering i gängat hål. Bulten är M-gängad.

Test:

  • Individuellt provbelastade med 2,5 x maxlast (WLL).
  • Utmattningstestade med 1,5 x maxlast (WLL).
  • 100% magnaflux sprickindikerad.
  • Individuellt smidda delar och skruven är spårbara via testcertifikat.
  • Uppfyller eller överträffar alla krav i ASME B30.26.
  • Egenskaper: Lyftöglan har RFID, för enkel spårbarhet.
  • Material: Seghärdat legerat stål.
  • Märkning: Enligt standard, CE-märkning
  • Ytbehandling: Målad.
  • Standard: EN 1677-1
  • Säkerhetsfaktor: 4:1

Belastningstabell

Observera att samtliga varianter nedan inte finns i standardsortimentet.

Art nr.
Method of lifting




Antal parter
1
2
1
2
2
2
3-4
3-4
2
3-4

Lyftvinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.
asymm.
11.418-203-004
M 8
0,55
1
0,55
1
0,7
0,55
1,05
0,75
0,55
0,55
11.418-203-005
M 10
0,55
1,1
0,55
1,1
0,77
0,55
1,16
0,83
0,55
0,55
11.418-203-010
M 12
1,3
2,6
1,3
2,6
1,82
1,3
2,73
1,95
1,3
1,3
11.418-203-019
M 16
2,4
4,8
2,4
4,8
3,36
2,4
5,04
3,6
2,4
2,4
11.418-203-21
M 20
2,7
5,4
2,7
5,4
3,78
2,7
5,67
4,05
2,7
2,7
11.418-203-30
M 20
3,5
7,5
3,5
7,5
5,25
3,5
7,88
5,63
3,5
3,5
11.418-203-042
M 24
5,25
10,5
5,25
10,5
7,35
5,25
11,03
7,88
5,25
5,25
11.418-203-070
M 30
8,75
17,5
8,75
17,5
12,25
8,75
18,38
13,13
8,75
8,75
11.418-203-110
M 36
13,75
27,5
13,75
27,5
19,25
13,75
28,88
20,63
13,75
13,75
11.418-203-125
M 42
15,6
31,2
15,6
31,2
21,84
15,6
32,76
23,4
15,6
15,6
11.418-203-135
M 48
16,9
33,8
16,9
33,8
23,66
16,9
35,49
25,35
16,9
16,9
