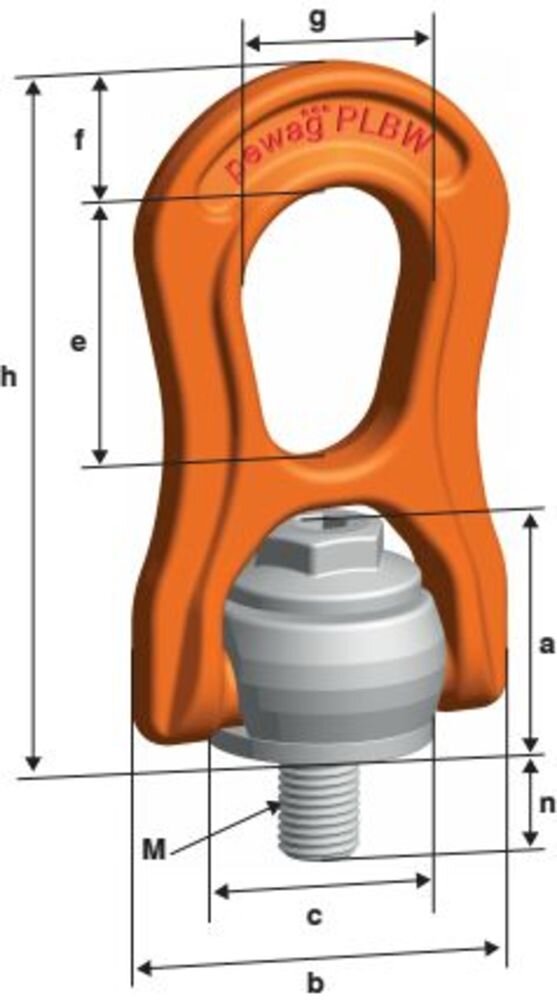

Allmänt: 360° roterbar runt sin egen axel och kan belastas inom ett spann av 180° runt horisontella axeln, se bild. Specialskruven är 100% spricktestad och skyddad mot korrosion samt även tillgänglig med anpassade längder. En patenterad fjäder i öglan gör att den kan positioneras i önskad vinkel utan att falla ned.
Standard: SS-EN 1677-1 (högre max last)
Vid beställning av specialanpassad gänglängd, ange då "L".

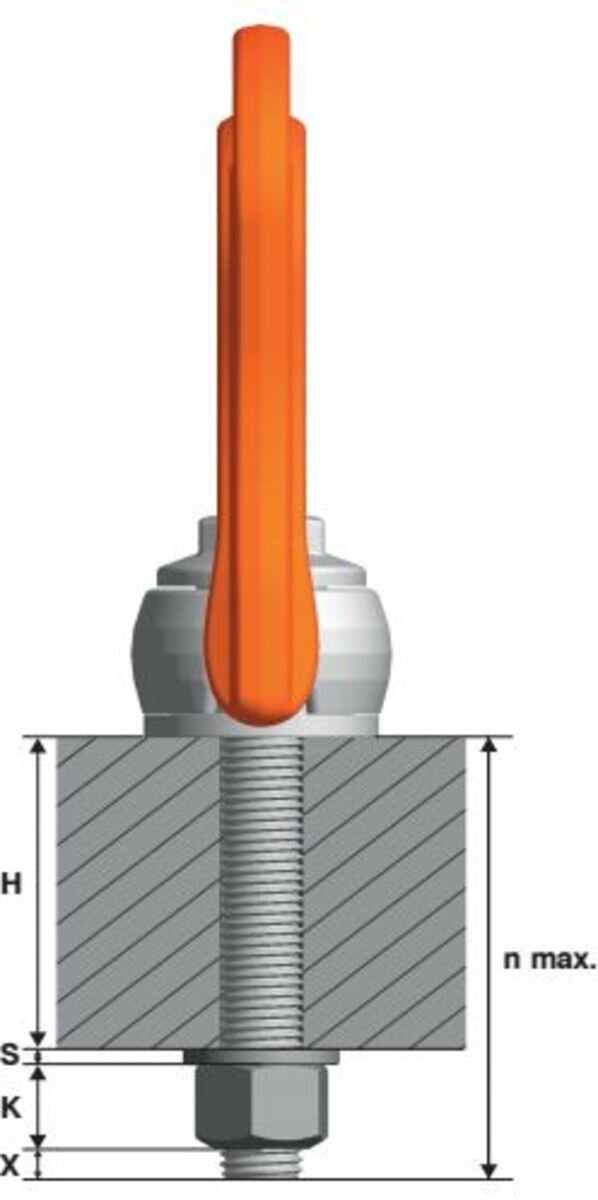

Beräkning av erfordrad gänglängd (L):
L= H + S + K + X
H = Materialhöjd
S = Tjocklek på bricka
K = Mutterhöjd (beroende på gängstorlek på skruv)
X = Utskjutande skruvlängd
L max. = n max.
- Material: Ögla och lekare av seghärdningsstål klass 10. Hexagonspecialskruv 10.9.
- Märkning: Max last, gängstorlek och ID-nummer.
- Ytbehandling: Skyddslackering.
- Varning: Ytan som lyftöglorna skall fästas vid ska vara jämn och tåla belastningen den kommer utsättas för.
- Säkerhetsfaktor: 5:1
- Klass: 10
Ladda ned CAD-fil
Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
|
Lyftmetod
|
|
|
|
|
|
|
|
|
|
|
 |
 |
|
|
|||||||||
|
Antal ben
|
|
|
1
|
1
|
2
|
2
|
2
|
2
|
3+4
|
3+4
|
2 | 3+4 |
|
|
|||||||||
|
Lyftvinkel
|
|
|
0°
|
90°
|
0°
|
90°
|
0°-45°
|
45°-60°
|
0°-45°
|
45°-60°
|
|
|
|
||||||||||
|
Code
|
Gänga
|
Åtdragningsmoment
|
Max last
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
mm
|
Nm
|
ton
|
mm | mm |
|
|
|
|
|
|
|
|
|
|||||||||
|
PLBW 0,3 t
|
M8
|
6
|
0,5
|
0,3
|
1
|
0,6
|
0,4
|
0,3
|
0,6
|
4,5
|
0,3
|
0,3
|
8 | 15 | |||||||||
|
PLBW 0,6 t
|
M10
|
10
|
1
|
0,6
|
2
|
1,2
|
0,8
|
0,6
|
1,3
|
9
|
0,6
|
0,6
|
8 | 15 | |||||||||
|
PLBW 1 t
|
M12
|
15
|
1,3
|
1
|
2,6
|
2
|
1,4
|
1
|
2,1
|
1,5
|
1
|
1
|
8 | 15 | |||||||||
|
PLBW 1,3 t
|
M14
|
30
|
2
|
1,3
|
4
|
2,6
|
1,8
|
1,3
|
2,7
|
1,9
|
1,3
|
1,3
|
10 | 24 | |||||||||
|
PLBW 1,6 t
|
M16
|
50
|
2,5
|
1,6
|
5
|
3,2
|
2,2
|
1,6
|
3,4
|
2,4
|
1,6
|
1,6
|
10 | 24 | |||||||||
|
PLBW 2 t
|
M18
|
70
|
3
|
2
|
6
|
4
|
2,8
|
2
|
4,2
|
3
|
2
|
2
|
10 | 24 | |||||||||
|
PLBW 2,5 t
|
M20
|
100
|
3,5
|
2,5
|
7
|
5
|
3,5
|
2,5
|
5,3
|
3,7
|
2,5
|
2,5
|
10 | 24 | |||||||||
|
PLBW 3 t
|
M22
|
120
|
4,5
|
3
|
9
|
6
|
4,2
|
3
|
6,3
|
4,5
|
3
|
3
|
14 | 36 | |||||||||
|
PLBW 4 t
|
M24
|
160
|
5,5
|
4
|
11
|
8
|
5,6
|
4
|
8,4
|
6 |
4
|
4
|
14 | 36 | |||||||||
|
PLBW 5 t
|
M27
|
200
|
6,5
|
5
|
13
|
10
|
7
|
5
|
10,5
|
7,5
|
5
|
5
|
14 | 36 | |||||||||
|
PLBW 6,3 t
|
M30
|
250
|
7
|
6,3
|
14
|
12,6
|
8,8
|
6,3
|
13,2
|
9,4
|
6,3
|
6,3
|
14 | 36 | |||||||||
|
PLBW 8 t
|
M33
|
270
|
9
|
8
|
18
|
16
|
11
|
8
|
16,5
|
12
|
8
|
8
|
19 | 55 | |||||||||
|
PLBW 10 T
|
M36
|
320
|
11
|
10
|
22
|
20
|
14
|
10
|
21
|
15
|
10
|
10
|
19 | 55 | |||||||||
|
PLBW 12,5 T
|
M42
|
400
|
13,5
|
12,5
|
27
|
25
|
17,5
|
12,5
|
26,3
|
18,7
|
12,5
|
12,5
|
19 | 55 | |||||||||
|
PLBW 15 T
|
M48
|
600
|
16
|
15
|
32
|
30
|
21
|
15
|
32
|
22,5
|
15
|
15
|
19 | 55 | |||||||||
