Powertex
  • Cr6+ fri

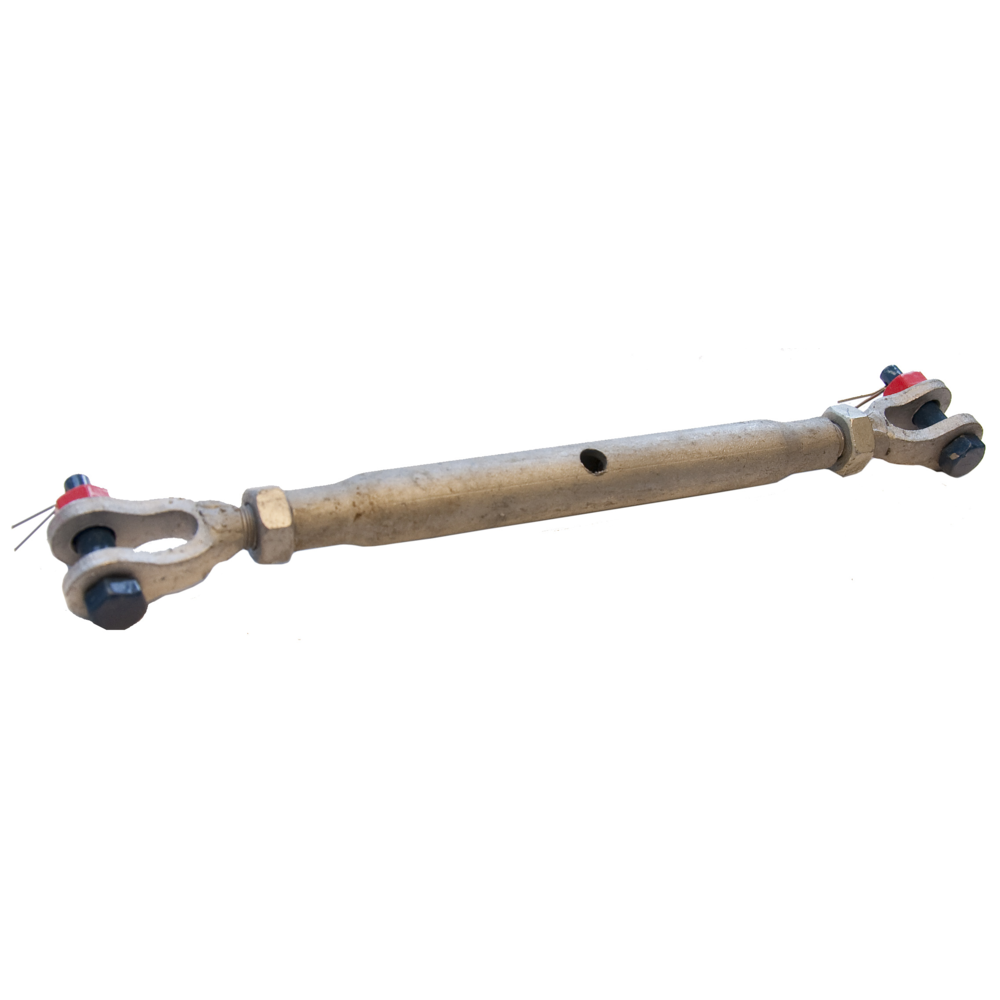

Vantskruv POWERTEX PRSJ är slitstark, enkel att justera och kan användas för olika applikationer där längden på den bärande delen behöver justeras. Vantskruven är utformad för att kunna monteras med standardverktyg.

Egenskaper:

  • Säker – Alla POWERTEX vantskruvar har provbelastats med 1,5 x WLL från fabrik.
  • Kompakt, lätt konstruktion.
  • Lätt att justera längden med standardverktyg.
  • Den justerade längden är säkert låst genom att stänga de två låsmuttrarna.
  • Hållbar stålkonstruktion.
  • Alla delar är varmförzinkade för lång livslängd (utom M6 och M8 som är elförzinkade).
  • Den slutna konstruktionen skyddar gängorna från skador och förhindrar samtidigt smuts att tränga.

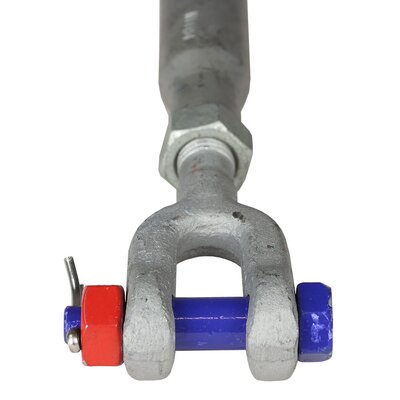

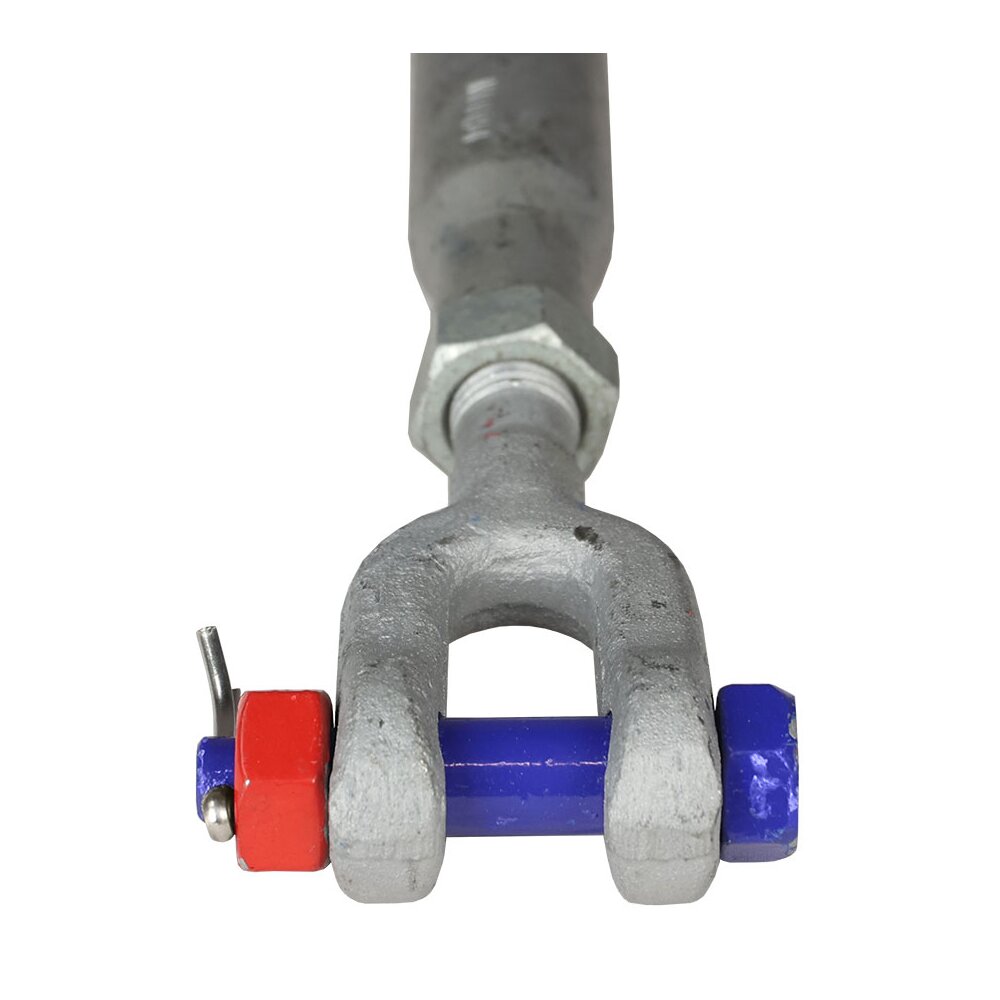

  • Gafflarna är utrustade med säkerhetsbultar, muttrar och sprint av rostfritt stål.
  • Säkerhetsbultar och muttrar är målade i blått och rött för snabb identifiering som POWERTEX originaldelar.
  • Bruksanvisning på flera språk.

Mot beställning kan vantskruvarna förses med urgängningsstopp (LD-säkring).

Standard: Maskindirektiv 2006/42/EG

  • Material: Konstruktionsstål.
  • Märkning: CE-märkning, POWERTEX, WLL och batchnummer.
  • Ytbehandling: Varmförzinkade, utom M6 och M8 som är elförzinkade.
  • Anmärkning: M6 och M8 är ej godkända för lyft.
  • Varning: Vid lyft får vantskruvarna inte längdjusteras under belastning!
  • Säkerhetsfaktor: 5:1 / **4:1
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

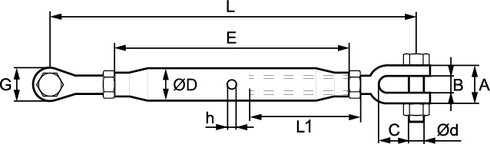

Art.nr Max last (WLL)
ton
Gänga A
mm
B
mm
C
mm
E
mm
G
mm
h
mm
Ø d
mm
Ø D
mm
L min.
mm
L max.
mm
Vikt
kg
CAD
11.50PRSJ002 0,2 M6* 19 7 16 100 12 6,5 M5 14,5 180 255 0,13
11.50PRSJ003 0,32 M8* 23 9 22 108 14 8,5 M6 17,2 210 285 0,25
11.50PRSJ005 0,5 M10** 20 10 16 150 18 7 M8 17,2 225 335 0,3
11.50PRSJ007 0,7 M12** 25 13 25 195 24 8 M10 21,3 315 470 0,65
11.50PRSJ012 1,2 M16** 34 18 38 230 31 8 M12 27 380 565 1,25
11.50PRSJ015 1,5 M20** 36 20 42 270 39 12 M16 34 450 660 2,2
11.50PRSJ022 2,2 M22 44 25 50 295 46 12 M20 34 500 720 3,3
11.50PRSJ032 3,2 M24 51 28 54 325 52 12 M22 42 555 800 4,6
11.50PRSJ048 4,8 M33 62 38 71,5 370 60 12 M27 50 700 970 8,5
11.50PRSJ060 6 M39 79 45 83,5 400 75 16 M33 60,3 780 1 060 15
11.50PRSJ085 8,5 M45 94 50 86 400 85 16 M39 76 800 1 050 21
11.50PRSJ110 11 M52 98 58 97,5 400 92 16 M45 76 870 1 100 24
*M6 och M8 är ej godkända för lyft.

Andra storlekar och utföranden offereras.
