Terrier

Allmänt: För horisontella lyft och transport av stålplåtar. Kompakt design och relativt låg vikt, med hög lyftkapacitet. Terrier FHX / FHSX lyftklor måste alltid användas i par (eller multiplar därav).

Modell FHX: Standardklämma
Modell FHSX: Klämma med utökad gripvidd

  • Egenskaper: Kompakt design och relativt låg vikt, med hög lyftkapacitet.
  • Märkning: Enligt standard, Max last, typ, serienummer, max gripvidd samt CE-märkning.
  • Arbetstemperatur: -40°C till +100°C.
  • Ytbehandling: Skyddslackerade.
  • Standard: EN 13155
  • Anmärkning: Måste alltid användas i par (eller flera par)
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

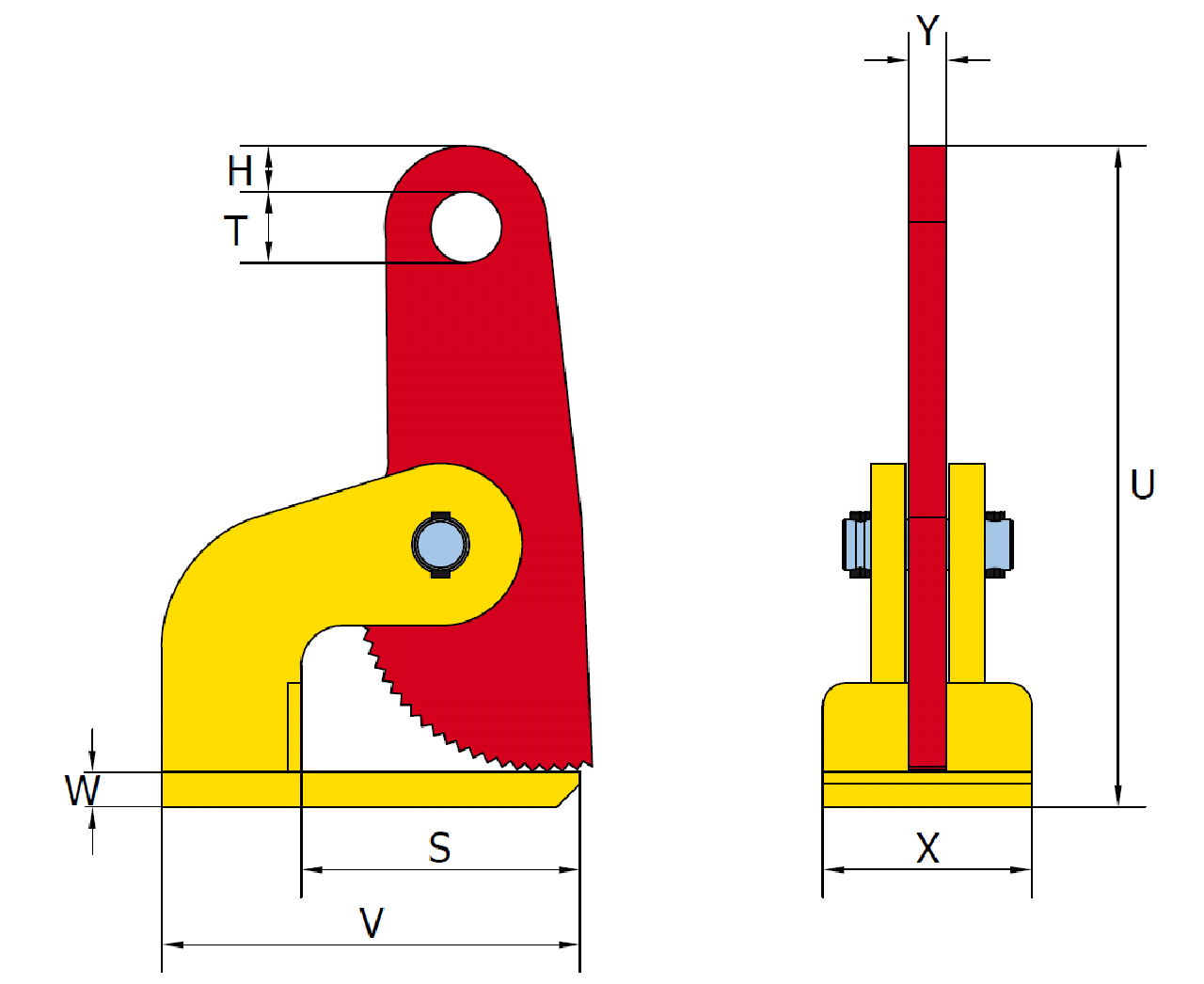

Art.nr Benämning WLL ton/pair Jaw opening
mm
V
mm
S
mm
W
mm
T
mm
H
mm
X
mm
U
mm
Y
mm
Vikt
kg
CAD
16.01953100 1 FHX 1 0-35 140 99 10 25 11,5 65 188 15 2,6
16.01954010 10 FHSX 10 0-100 225 135 35 30,5 19,5 120 428 30 22
16.01953010 10 FHX 10 0-60 225 135 35 30,5 19,5 120 336 30 19
16.01954012 12 FHSX 12 0-100 225 135 35 30,5 19,5 120 428 30 22
16.01953012 12 FHX 12 0-60 225 135 35 30,5 19,5 120 336 30 19
16.01853820 15 FHSX 15 0-150 350 240 35 45 27,5 140 665 35 53
16.01953015 15 FHX 15 0-60 262 147 35 43 21,5 160 344 35 30
16.01954200 2 FHSX 2 0-60 180 120 15 30,5 19,5 90 383 15 9,2
16.01953200 2 FHX 2 0-60 180 118 15 30,5 19,5 90 287 16 7
16.01953025 25 FHX 25 0-60 262 147 40 43 21,5 175 349 35 33
16.01954300 3 FHSX 3 0-100 180 120 20 30,5 19,5 90 387 15 10
16.01953300 3 FHX 3 0-60 180 118 20 30,5 19,5 90 291 16 8
16.01954400 4 FHSX 4 0-100 220 145 25 30,5 19,5 105 414 20 15
16.01953400 4 FHX 4 0-60 220 145 25 30,5 19,5 105 304 20 13
16.01954600 6 FHSX 6 0-100 220 145 25 30,5 19,5 120 414 20 16,5
16.01953600 6 FHX 6 0-60 220 145 25 30,5 19,5 110 307 20 14
16.01954800 8 FHSX 8 0-100 225 135 35 30,5 19,5 120 428 30 21
16.01953800 8 FHX 8 0-60 225 135 35 30,5 19,5 120 336 30 19
