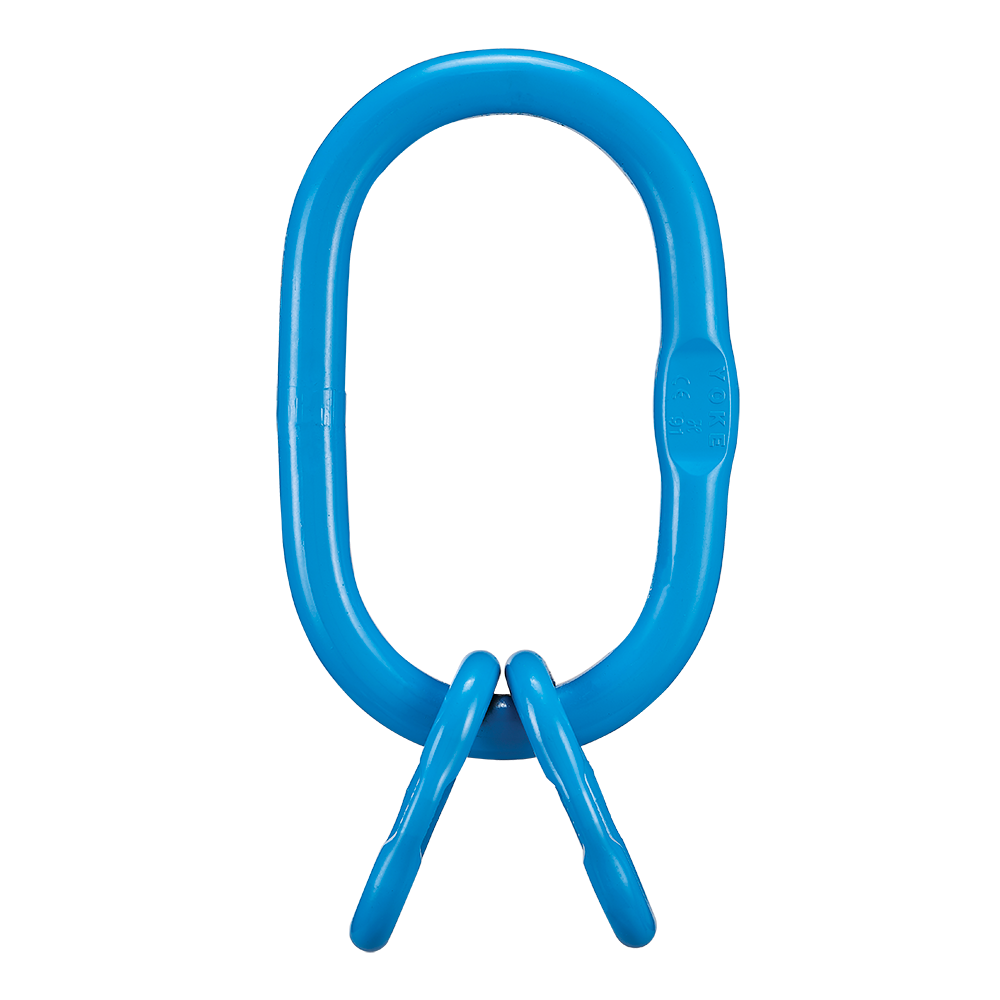

Toppögla med övergångsöglor för flerpartiga lyftredskap.

Material: Seghärdat legerat stål
Märkning: Enligt standard, CE-märkning, Varje länk är märkt med batchnummer som länkar till testcertifikatet med full spårbarhet till råvaror.
Ytbehandling: Blåmålade
Standard: EN 1677-4

Säkerhetsfaktor: 4:1.
Klass: 10

Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

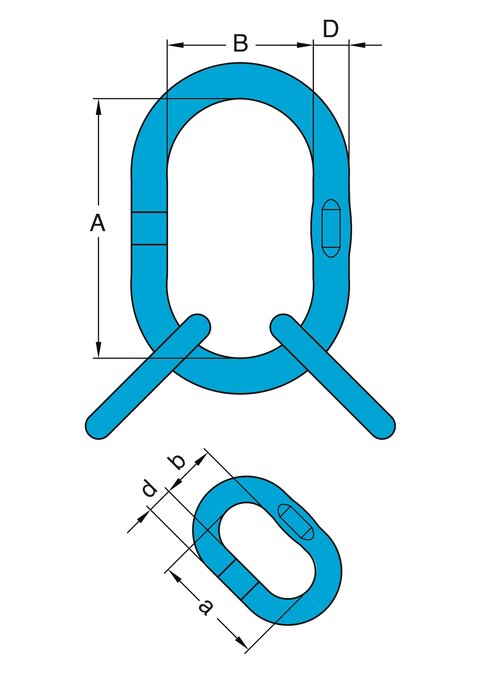

Art.nr	Benämning	Max last (WLL)	Provbelastning kN	For Grade 100 Chain 3 and 4-leg mm	WLL ß 0-45°	Used to single hook acc. to DIN 15401 No.	D mm	A mm	B mm	d mm	a mm	b mm	Vikt
11.02X-006W-19	CD-19 + 2 DD+13	4,2	103	6	4,2	6	19	160	95	13	54	25	1,5
11.02X-006W-22	CD-22 + 2 DD+16	8,2	201	7, 8	8,2	10	22	170	105	16	70	34	2,3
11.02X-006W-28	CD-28 + 2 DD+19	10,7	262	10	10,7	10	28	190	110	19	85	40	4,1
11.02X-006W-32	CD-32 + 2 DD+22	15,7	385	13	15,7	12	32	230	130	22	115	50	6,6
11.02X-006W-36	CD-36 + 2 DD+28	22,2	544	16	22,2	20	36	275	150	28	140	65	10,9
11.02X-006W-60	CD-60 + 2 DD+32	34,1	835	20	34,1	50	60	350	250	32	150	70	32,1
11.02X-006W-601	CD-60 + 2 DD+36		980	22	40	50	60	350	250	36	170	75	34,6
