Utförande: Avsedda för personhisslinor.

Vid montering av linan i killåset ska så mycket slack som möjligt bör tas bort från systemet för att maximera den tillgängliga justeringsöglan. Belastningen skall sedan påföras och kilen ska observers så att den kommer på korrekt plats rätt i killåset. Ett DIN 1142 linlås ska sedan monteras över de två delarna av stållinan i närheten av killåset. Detta, tillsammans med saxsprinten inpassad i kilen, säkerställer att killåset inte kan förskjutas om stållinan hamnar i ett slakt tillstånd.

  • Märkning: Enligt standard
  • Ytbehandling: Skyddsmålade.
  • Standard: EN 13411-7
  • Säkerhetsfaktor: 10:1

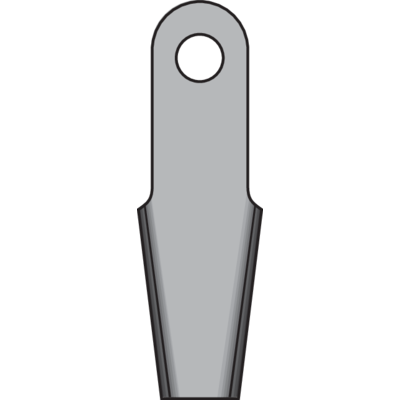

3050_225mm_grey
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

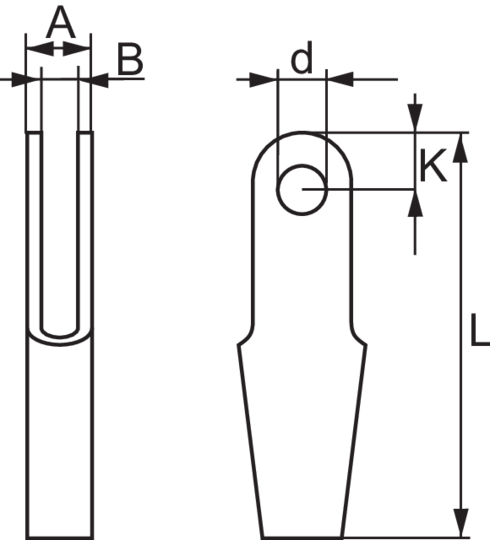

Art.nr Rope diameter
mm
Finish A
mm
B
mm
K
mm
L
mm
D
mm
Vikt
kg
CAD
10.211341170608 6-8 Galvanized 22 14 20 150 12 0,5
10.211341170911 9-11 Galvanized 29 17 26 190 16 1,1
10.211341171214 12-14 Galvanized 38 22 32 230 18 2,1
10.211341171517 15-17 Galvanized 45 25 36 260 22 3,5
10.211341171820 18-20 Galvanized 51 27 40 300 25 5,5
