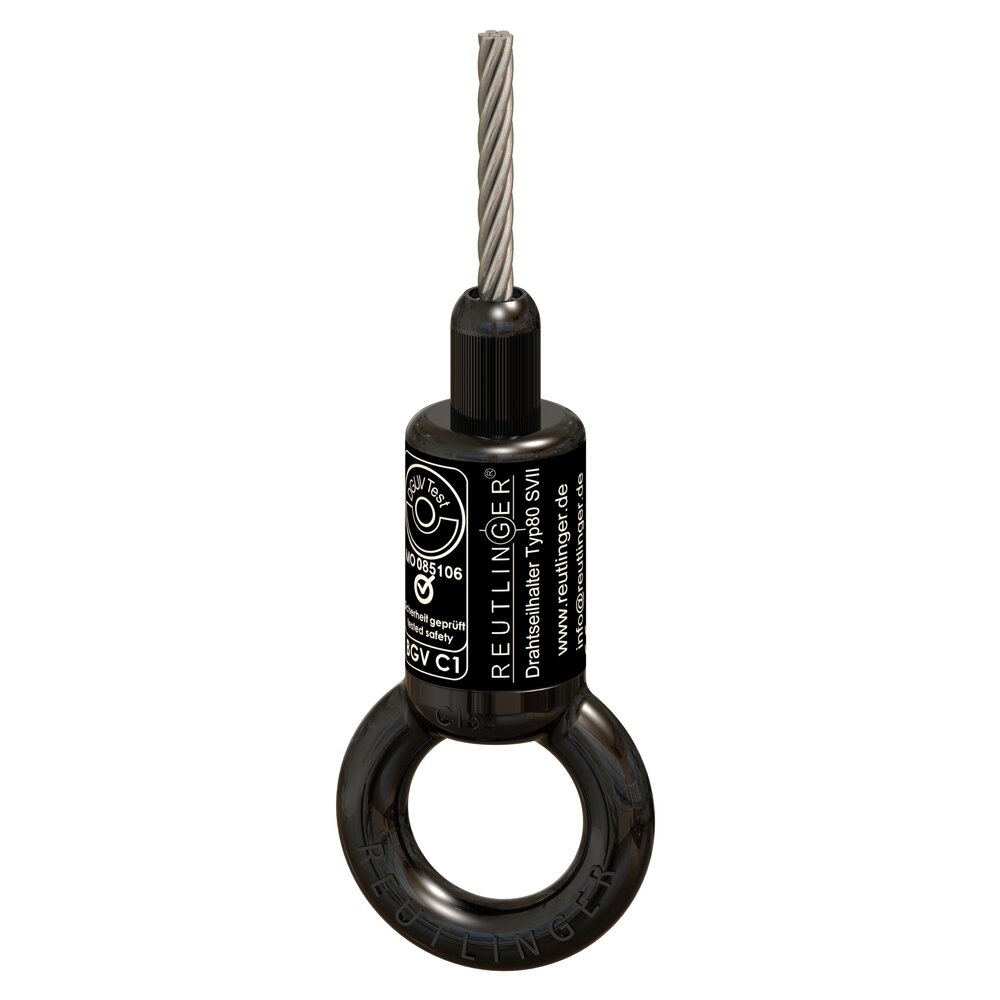

Allmänt: Linlåset har en integrerad ring, vilket underlättar hantering och tillåter en större mängd kopplingar. Linlåset har en ökad säkerhet eftersom inga svaga eller ocertifierade ringar kan användas. Reutlinger linlås typ 50SV II och typ 80SV II är specialdesignade för miljöer med höga säkerhetskrav, som till exempel scenproduktion. När linlåset belastas klämmer det åt runt linan. En förutsättning för säker fastsättning är ett tillräckligt långt fästområde runt linan. Linlåset kan återanvändas.
Anmärkning:
- Stållinan ska vara varmkapad
- Sätt alltid fast objekt med två upphängningspunkter.
- Stållinan får inte ha högre avvikelse från lodlinjen än 5°
- Linlåset är inte lämpligt vid dynamiska laster.
- Inte korrosionståligt
- Avsett för lyft
- Arbetstemperatur: -20 till +50°C
|
Art.nr
|
Benämn
|
Lin Ø
|
Max last
|
Max last
|
Vikt
|
||||||||||
|
|
|
|
scenarbete
|
upphängning
|
|
||||||||||
|
|
|
mm
|
kg
|
kg
|
kg/100m
|
||||||||||
|
10.60193005033
|
50 SVII
|
4
|
80 |
150
|
26,3
|
||||||||||
|
10.60193005033
|
50 SVII
|
5
|
130
|
250
|
26,3
|
||||||||||
|
10.60193009011
|
80 SVII
|
6
|
190
|
300*
|
86,4
|
||||||||||
|
10.60193009011
|
80 SVII
|
8
|
330
|
500
|
86,4
|
||||||||||
|
* Kan även användas med lin Ø 5 med max last 200 kg
|
* Kan även användas med lin Ø 5 med max last 200 kg
|
|
|
|
|
||||||||||
|
Stållina
|
Min brottkraft
|
Passar till
|
|
|
N/mm2
|
|
|
Galvaniserad stållina 6x7 42tr
|
1770
|
50 SVII
|
|
Galvaniserad stållina 6x19 114tr
|
1770
|
50 SVII, 80 SVII
|
|
Galvaniserad stållina 6x36-FC 216tr
|
1960
|
80 SVII
|
