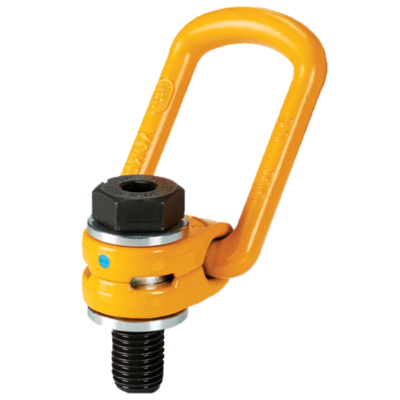

Lyftöglan roterar 360° och kan lutas 90°. Finns även med extra lång skruv.
Test:
- Individuellt provbelastade med 2,5 x maxlast (WLL).
- Utmattningstestade med 1,5 x maxlast (WLL).
- 100% magnaflux sprickindikerad.
- Individuellt smidda delar och skruven är spårbara via testcertifikat.
- Uppfyller eller överträffar alla krav i ASME B30.26.
- Egenskaper: Lyftöglan har RFID, för enkel spårbarhet.
- Material: Seghärdat legerat stål.
- Märkning: Enligt standard, CE-märkning, 38247
- Ytbehandling: Målad.
- Standard: EN 1677-1
- Säkerhetsfaktor: 4:1
- Klass: 10
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Ladda ned CAD-fil
Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
Hämta CAD
Ladda ned
Belastningstabell
Observera att samtliga varianter nedan inte finns i standardsortimentet.
 |
 |
 |
 |
 |
|
|
|
 |
 |
||||||||||
| Antal parter |
1
|
2
|
1
|
2
|
2
|
2
|
3-4
|
3-4
|
2
|
3-4
|
|||||||||
| Lyftvinkel |
0°
|
0°
|
90°
|
90°
|
0°-45°
|
45°-60°
|
0°-45°
|
45°-60°
|
unsym
|
unsym
|
|||||||||
|
Gäng |
Max last i ton |
|
|
|
|
|
|
|
|
|
|||||||||
|
M 8
|
0,3
|
0,6
|
0,3
|
0,6
|
0,42
|
0,3
|
0,63
|
0,45
|
0,3
|
0,3
|
|||||||||
|
M 10
|
0,63
|
1,26
|
0,63
|
1,26
|
0,88
|
0,63
|
1,32
|
0,95
|
0,63
|
0,63
|
|||||||||
|
M 12
|
1
|
2
|
1
|
2
|
1,4
|
1
|
2,1
|
1,5
|
1
|
1
|
|||||||||
|
M 14
|
1,2
|
2,4
|
1,2
|
2,4
|
1,7
|
1,2
|
2,5
|
1,8
|
1,2
|
1,2
|
|||||||||
|
M 16
|
1,5
|
3
|
1,5
|
3
|
2,1
|
1,5
|
3,1
|
2,2
|
1,5
|
1,5
|
|||||||||
|
M 18
|
2
|
4
|
2
|
4
|
2,8
|
2
|
4,2
|
3
|
2
|
2
|
|||||||||
|
M 20
|
2,5
|
5
|
2,5
|
5
|
3,5
|
2,5
|
5,2
|
3,7
|
2,5
|
2,5
|
|||||||||
|
M 24
|
4
|
8
|
4
|
8
|
5,6
|
4
|
8,4
|
6
|
4
|
4
|
|||||||||
|
M 27
|
4
|
8
|
4
|
8
|
5,6
|
4
|
8,4
|
6
|
4
|
4
|
|||||||||
|
M 30
|
5
|
10
|
5
|
10
|
7
|
5
|
10,5
|
7,5
|
5
|
5
|
|||||||||
|
M 36
|
7
|
14
|
7
|
14
|
9,8
|
7
|
14,7
|
10,5
|
7
|
7
|
|||||||||
|
M 36
|
8
|
16
|
8
|
16
|
11,2
|
8
|
16,8
|
12
|
8
|
8
|
|||||||||
|
M 42
|
10
|
20
|
10
|
20
|
14
|
10
|
21
|
15
|
10
|
10
|
|||||||||
|
M 42
|
15
|
30
|
15
|
30
|
21
|
15
|
31,5
|
22,5
|
15
|
15
|
|||||||||
|
M 48
|
20
|
40
|
20
|
40
|
28
|
20
|
42
|
30
|
20
|
20
|
|||||||||
