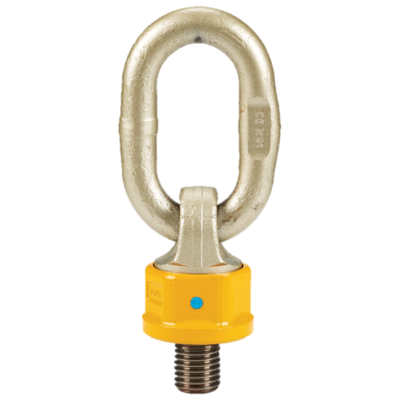

Roterbar lyftögla, som kan vinklas i 230º och rotera 360º, tack vare dess unika kullagerdesign. Kan rotera under belastning. Hexagonformen på fästet gör öglan lätt att montera.

Test:

  • Individuellt provbelastade med 2,5 x maxlast (WLL).
  • Utmattningstestade med 1,5 x maxlast (WLL).
  • 100% magnaflux sprickindikerad.
  • Uppfyller eller överträffar alla krav i ASME B30.26.
  • Egenskaper: Lyftöglan har RFID, för enkel spårbarhet.
  • Material: Seghärdat legerat stål.
  • Märkning: Enligt standard, CE-märkning
  • Standard: EN 1677-1
  • Anmärkning: Rotera inte kontinuerligt i 90° riktning vid full belastning.
  • Säkerhetsfaktor: 4:1
  • Klass: 10

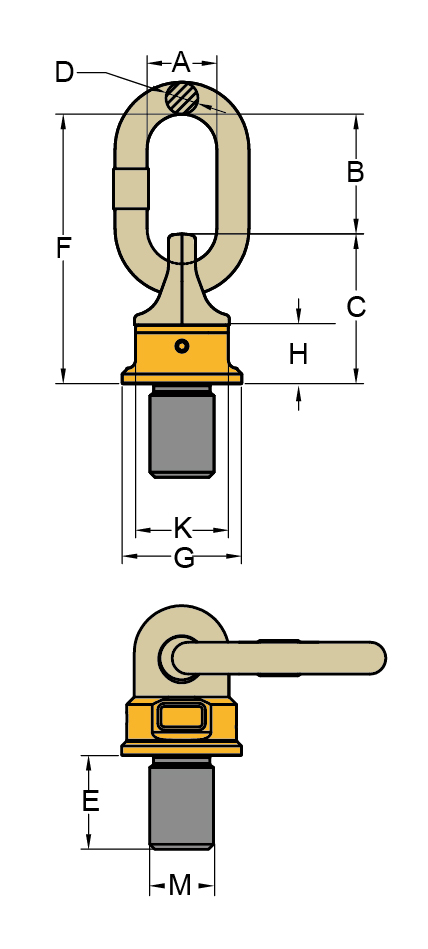

Lyftögla Super Point 8-251 ritning
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Max last (WLL)
ton
Gänga (M)
mm
Gänga (E)
mm
Pitch DIN13 G
mm
C
mm
K
mm
F
mm
D
mm
B
mm
A
mm
Vikt
kg
CAD
11.428-251-004-01  0.4  M8  12  1,25 36.5  48 34  101 13  53  35 0.3
11.428-251-007-01 0,5 M10 18 1,5 36,5 48 34 101 13 53 35 0,4
11.428-251-007-02 0,7 M12 18 1,75 36,5 48 34 101 13 53 35 0,4
11.428-251-014-01 1,4 M16 20 2 36,5 48 34 101 13 53 35 0,44
11.428-251-025-01 2,5 M20 30 2,5 52 68 46 127 16 59 35 1
11.428-251-040-01 4 M24 30 3 57 75 50 148 19 73 40 1,5
11.428-251-067-01 6,7 M30 35 3,5 70 95 65 163 19 68 40 2,4
11.428-251-080-02 8 M30 45 3,5 81 106 75 201 22 95 50 3,7
11.428-251-100-01 10 M36 50 4 81 106 75 201 22 95 50 3,8
11.428-251-125-02 12,5 M42 60 4,5 81 106 75 201 22 95 50 4
11.428-251-170-05 18 M56 78 5,5 104 127 95 256 32 129 70 8,1
11.428-251-280-01 28 M64 96 6 129 174 115 305 36 131 80 16,4

Andra storlekar offereras vid förfrågan.

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.

Hämta CAD
Ladda ned
Lyftmetod
Antal parter 1 2 1 2 2 2 2 3-4 3-4 3-4

Lyftvinkel 90° 90° 0-45° 45-60° asymm. 0-45° 45-60°


asymm.

Gänga         WLL (ton)
M8 0,6 1,2 0,4 0,8 0,6 0,4 0,4 0,8 0,6 0,6
M10 1 2 0,5 1 0,7 0,5 0,5 1 0,75 0,75
M12 1,4 2,8 0,7 1,4 1 0,7 0,7 1,4 1 1
M12 1,4 2,8 0,7 1,4 1 0,7 0,7 1,4 1 1
M14 2 4 1 2 1,4 1 1 2,12 1,5 1,5
M16 2,8 5,6 1,4 2,8 2 1,4 1,4 3 2,12 2,12
M16 2,8 5,6 1,4 2,8 2 1,4 1,4 3 2,12 2,12
M16 2,8 5,6 1,4 2,8 2 1,4 1,4 3 2,12 2,12
M20 3,4 6,8 1,7 3,4 2,4 1,7 1,7 3,55 2,5 2,5
M24 3,4 6,8 1,7 3,4 2,4 1,7 1,7 3,55 2,5 2,5
M20 5 10 2,5 5 3,55 2,5 2,5 5,3 3,75 3,75
M20 5 10 2,5 5 3,55 2,5 2,5 5,3 3,75 3,75
M20 5 10 2,5 5 3,55 2,5 2,5 5,3 3,75 3,75
M20 5 10 2,5 5 3,55 2,5 2,5 5,3 3,75 3,75
M24 8 16 4 8 5,6 4 4 8,5 6 6
M24 8 16 4 8 5,6 4 4 8,5 6 6
M24 8 16 4 8 5,6 4 4 8,5 6 6
M24 8 16 4 8 5,6 4 4 8,5 6 6
M30 8 16 4 8 5,6 4 4 8,5 6 6
M30 12 24 6,7 13,4 9,5 6,7 6,7 14 10 10
M30 12 24 6,7 13,4 9,5 6,7 6,7 14 10 10
M30 12 24 6,7 13,4 9,5 6,7 6,7 14 10 10
M30 12 24 6,7 13,4 9,5 6,7 6,7 14 10 10
M30 12 24 8 16 11,2 8 8 16 12 12
M30 12 24 8 16 11,2 8 8 16 12 12
M36 15 30 10 20 14 10 10 21,2 15 15
M36 15 30 10 20 14 10 10 21,2 15 15
M42 15 30 12,5 25 17 12,5 12,5 25 18 18
M42 15 30 12,5 25 17 12,5 12,5 25 18 18
M42 15 30 12,5 25 17 12,5 12,5 25 18 18
M45 15 30 12,8 25 17 12,8 12,8 25 18 18
M48 15 30 12,5 25 17 12,5 12,5 25 18 18
M42 20 40 13 26 18 13 13 27 19 19
M45 25 50 17 34 23,5 17 17 35 25 25
M48 25 50 17 34 23,5 17 17 35 25 25
M48 25 50 17 34 23,5 17 17 35 25 25
M56 25 50 18 36 25 18 18 37,5 26,5 26,5
M56 25 50 18 36 25 18 18 37,5 26,5 26,5
M64 25 50 20 40 28 20 20 42,5 30 30
M64 32,5 65 28 56 39 28 28 58 42 42
