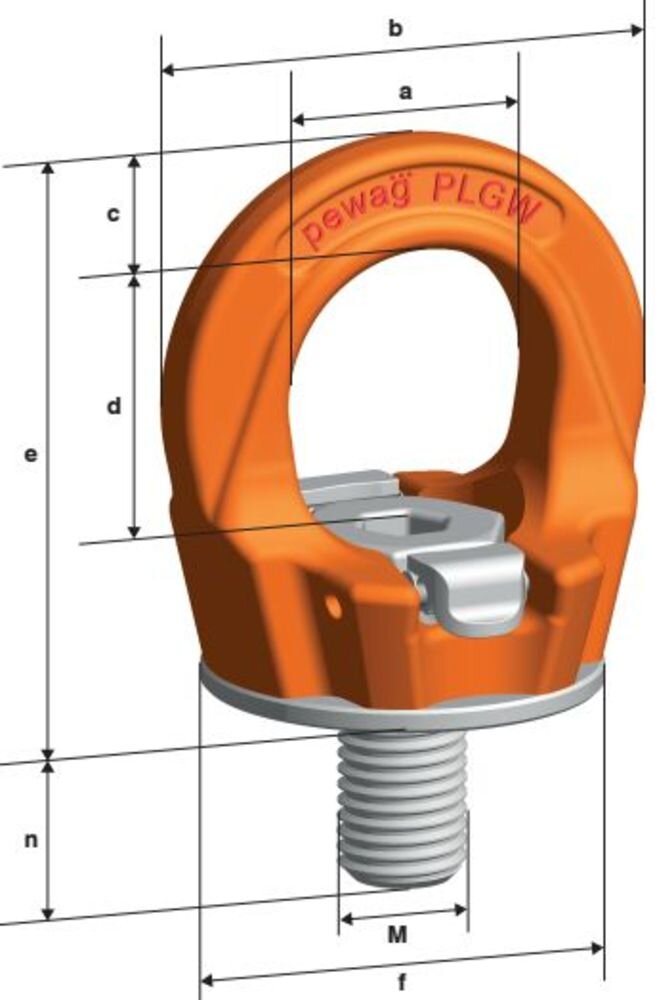

Allmänt: En revolutionerande lyftögla som tack vare det patenterade systemet med de röda spärrarna (se bilder) kan monteras för hand (spärrarna i uppfällt läge) och sedan fritt rotera 360° runt sin egen axeln efter montering (spärrarna i nedfällt läge). Gamma-öglan kan belastas inom ett spann av 180°, se bild. Specialskruven är 100% spricktestad och skyddad mot korrosion samt även tillgänglig med anpassade längder. Öglan kan användas en och en eller i kombination med flera och den skall skruvas åt endast med handkraft.
.
Märkning: Max last, gängstorlek och ID-nummer.
Standard: SS-EN 1677-1 (högre max last)
Vid beställning av specialanpassad gänglängd, ange då "L".
Beräkning av erfordrad gänglängd (L):
L= H + S + K + X
H=Materialhöjd
S= Tjocklek på bricka
K= Mutterhöjd (beroende på gängstorlek på skruv)
X= Utskjutande skruvlängd
L max. = n max
- Material: Seghärdningsstål.
- Märkning: Enligt standard
- Ytbehandling: Skyddslackering.
- Standard: EN 1677-1
- Varning: Ytan som lyftöglorna skall fästas vid ska vara jämn och tåla belastningen den kommer utsättas för.
- Säkerhetsfaktor: 4:1
- Klass: 10










Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
Lyftmetod
|
|
|
|
|
|
|
|
|
|
|
![]() |
||||||||||||
|
Antal ben
|
1
|
1
|
2
|
2
|
2
|
2
|
3+4
|
3+4
|
2
|
3+4 |
|
|||||||||||
|
Lyftvinkel |
0°
|
90°
|
0°
|
90°
|
0°-45°
|
45°-60°
|
0°-45°
|
45°-60°
|
asymm.
|
asymm. |
|
|||||||||||
Max last (ton)
|
mm |
|
|
|
|
|
|
|
|
|
|||||||||||||
PLGW 0,3 t
|
M8
|
1,0
|
0,3
|
2,0
|
0,6
|
0,4
|
0,3
|
0,6
|
0,4
|
0,3
|
0,3
|
6 | |||||||||||
PLGW 0,5 t
|
M10
|
1,5
|
0,5
|
3,0
|
1
|
0,7
|
0,5
|
1
|
0,7
|
0,5
|
0,5
|
6 | |||||||||||
PLGW 0,7 t
|
M12
|
2
|
0,7
|
4
|
1,4
|
1
|
0,7
|
1,4
|
1
|
0,7
|
0,7
|
8 | |||||||||||
PLGW 1,5 t
|
M16
|
4
|
1,5
|
8
|
3
|
2,1
|
1,5
|
3
|
2,2
|
1,5
|
1,5
|
10 | |||||||||||
PLGW 2,3 t
|
M20
|
5
|
2,3
|
10
|
4,6
|
3,2
|
2,3
|
4,8
|
3,4
|
2,3
|
2,3
|
12 | |||||||||||
PLGW 3,2 t
|
M24
|
6,5
|
3,2
|
13
|
6,4
|
4,5
|
3,2
|
6,7
|
4,8
|
3,2
|
3,2
|
14 | |||||||||||
PLGW 4 t
|
M30
|
12
|
4,0
|
24
|
8,0
|
5,6
|
4,0
|
8,2
|
6,0
|
4,0
|
4,0
|
17 | |||||||||||
PLGW 4,9 t*
|
M30
|
12
|
4,9
|
24
|
9,8
|
6,9
|
4,9
|
10,3
|
7,3
|
4,9
|
4,9
|
17 | |||||||||||
PLGW 7 t
|
M36
|
15
|
7
|
30
|
14
|
9,8
|
7
|
14,7
|
10,5
|
7
|
7
|
19 | |||||||||||
PLGW 9 t
|
M42
|
22
|
9
|
44
|
18
|
12,6
|
9
|
18,9
|
13,5
|
9
|
9
|
22 | |||||||||||
PLGW 12 t
|
M48
|
30
|
12
|
60
|
24
|
16,8
|
12
|
25
|
18
|
12
|
12
|
24 | |||||||||||
|
|
|
|
|
|
|
|
|
|
|
