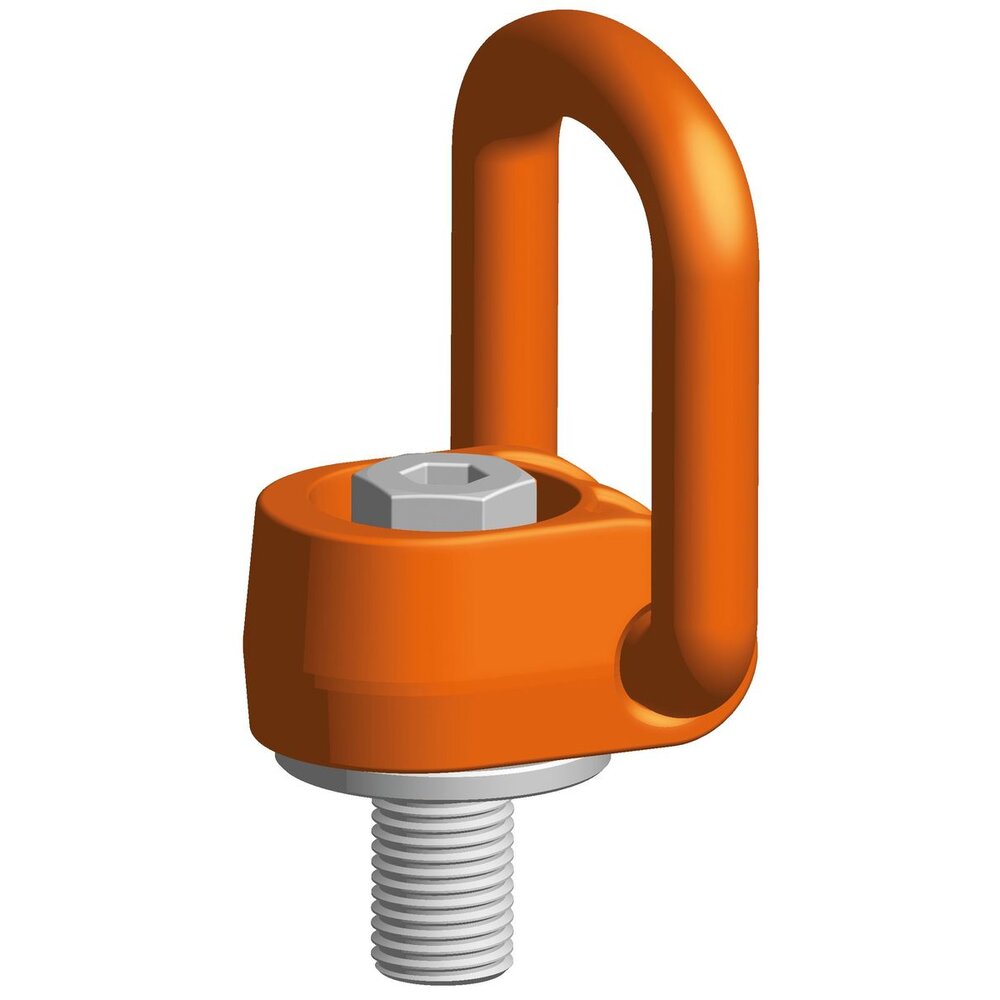

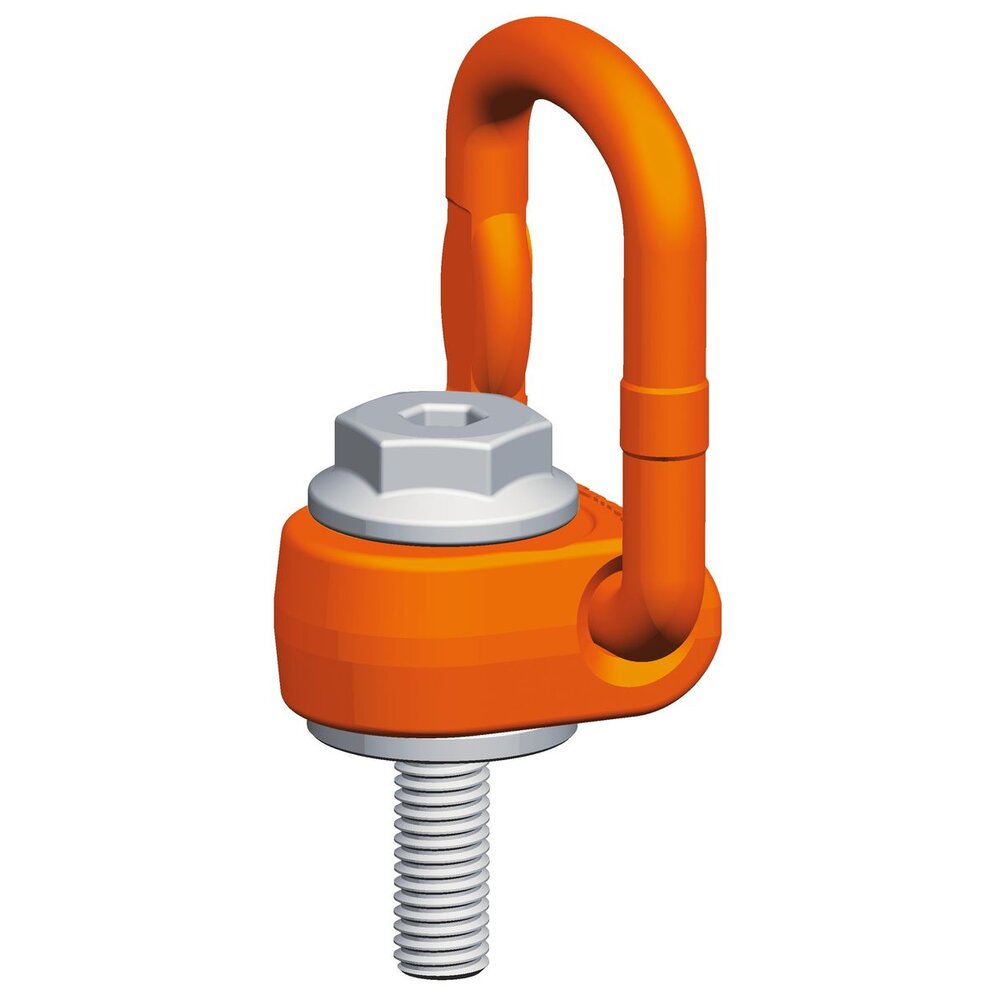

Lyftögla Alpha PLAW

Kontakta oss Ladda ned som PDF

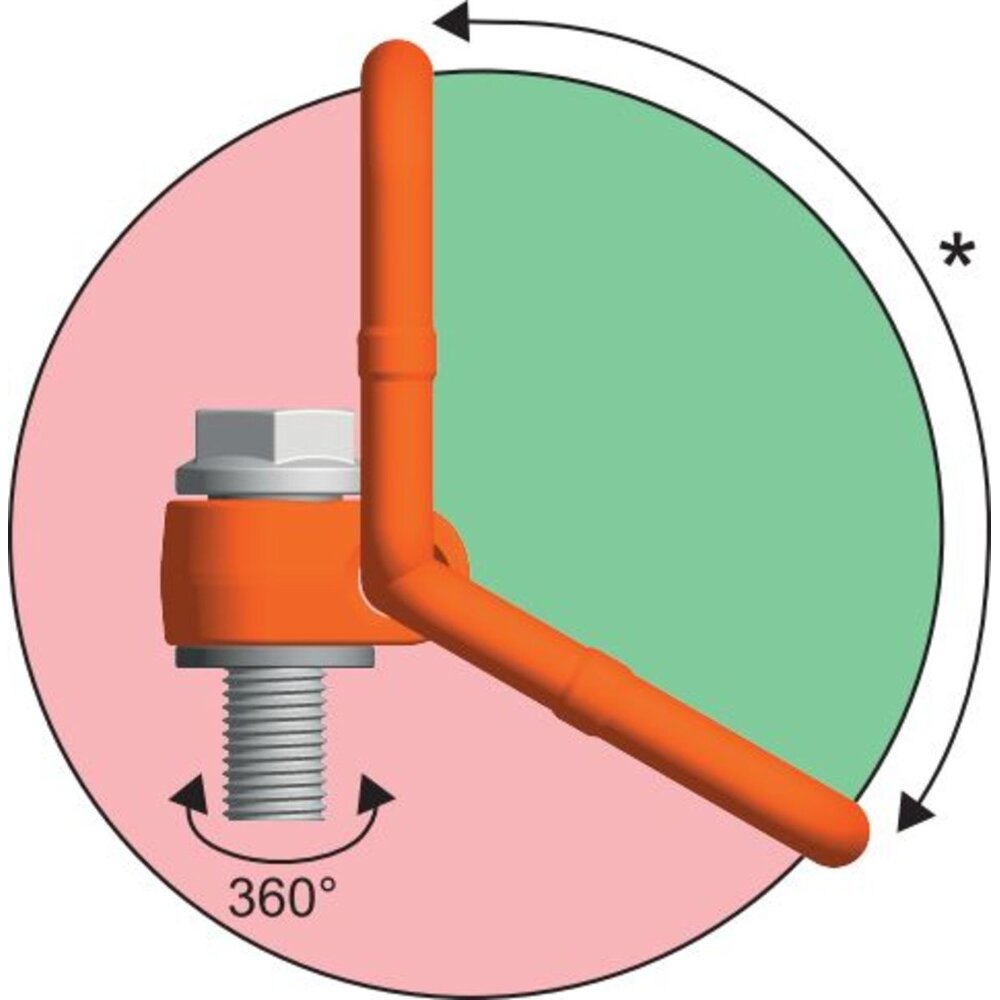

360° roterbar runt sin egen axeln och kan belastas inom ett spann av 130° runt den horisontella axeln, se bild. Specialskruven är 100% spricktestad och skyddad mot korrosion samt även tillgänglig med anpassade längder. En patenterad fjäder i öglan gör att den kan positioneras i önskad vink

Visa mer

Visa alla varianter

Logga in i webshop
Product number:

360° roterbar runt sin egen axeln och kan belastas inom ett spann av 130° runt den horisontella axeln, se bild. Specialskruven är 100% spricktestad och skyddad mot korrosion samt även tillgänglig med anpassade längder. En patenterad fjäder i öglan gör att den kan positioneras i önskad vinkel utan att falla ned.

Vid beställning av specialanpassad gänglängd, ange då "L".

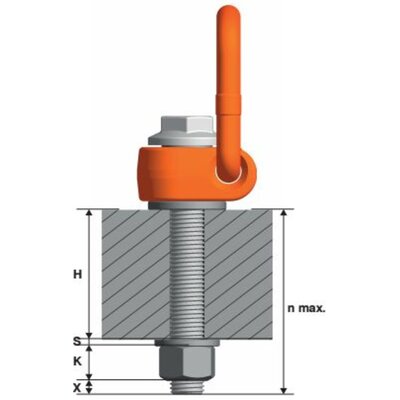

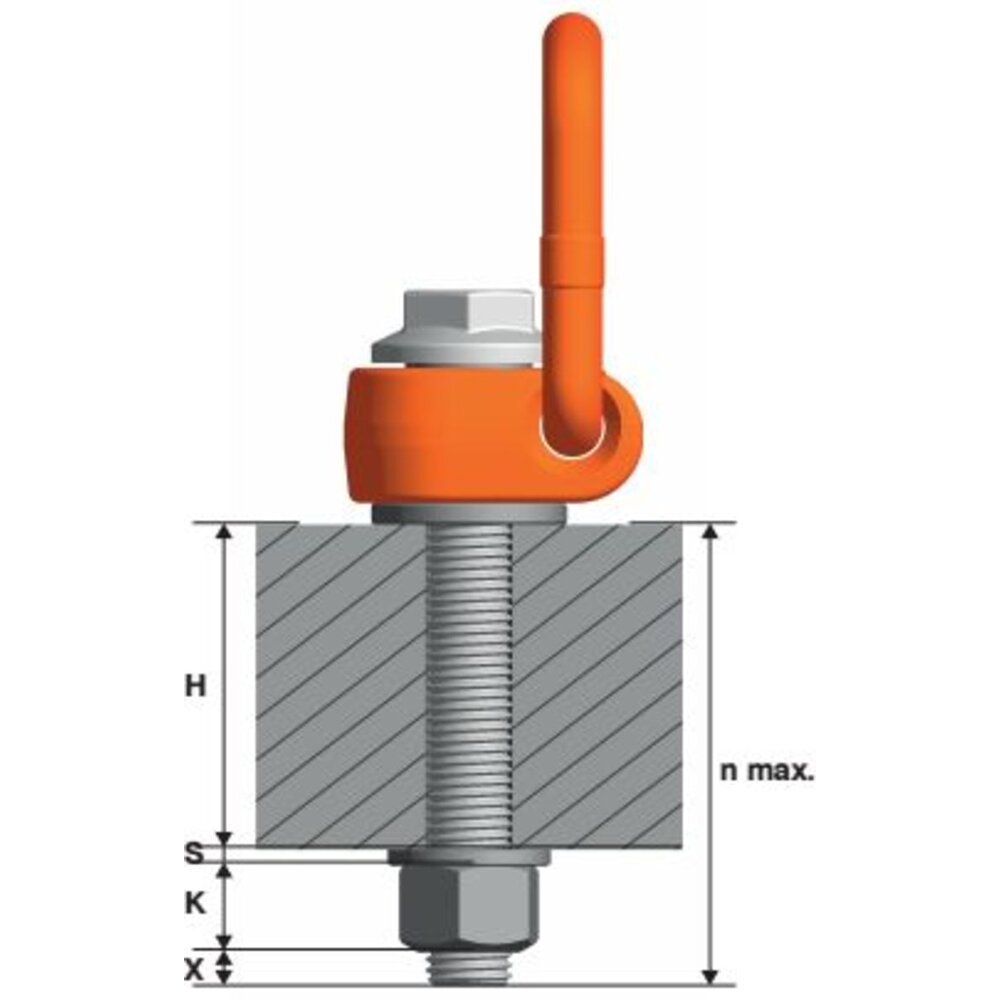

Beräkning av erfordrad gänglängd (L):
L= H + S + K + X

H = Materialhöjd
S = Tjocklek på bricka
K = Mutterhöjd (beroende på gängstorlek på skruv)
X = Utskjutande skruvlängd
L max. = n max.

  • Material: Ögla och lekare av seghärdningsstål klass 10. Hexagonspecialskruv 10.9.
  • Märkning: Enligt standard, CE-märkning, Max last, gängstorlek och ID-nummer.
  • Ytbehandling: Skyddslackering.
  • Standard: EN 1677-1
    med undantag för klass/WLL (maxlast).

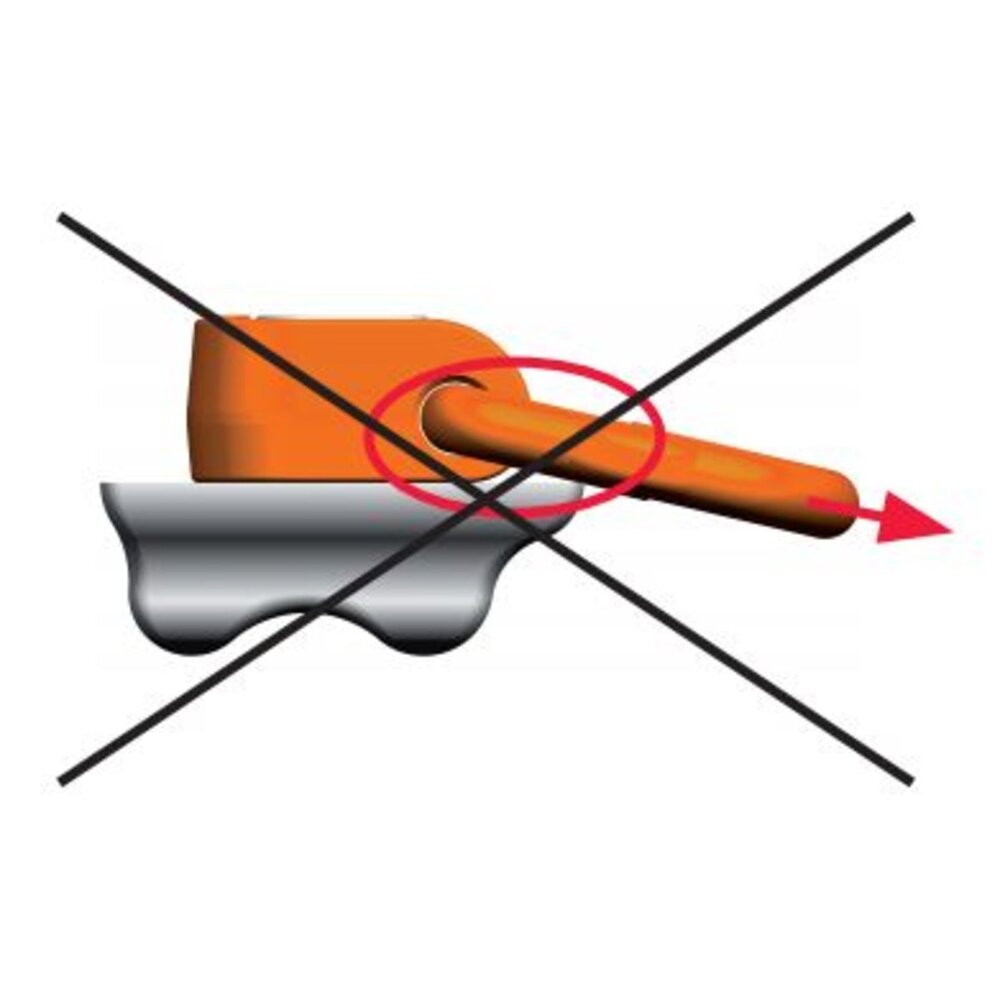

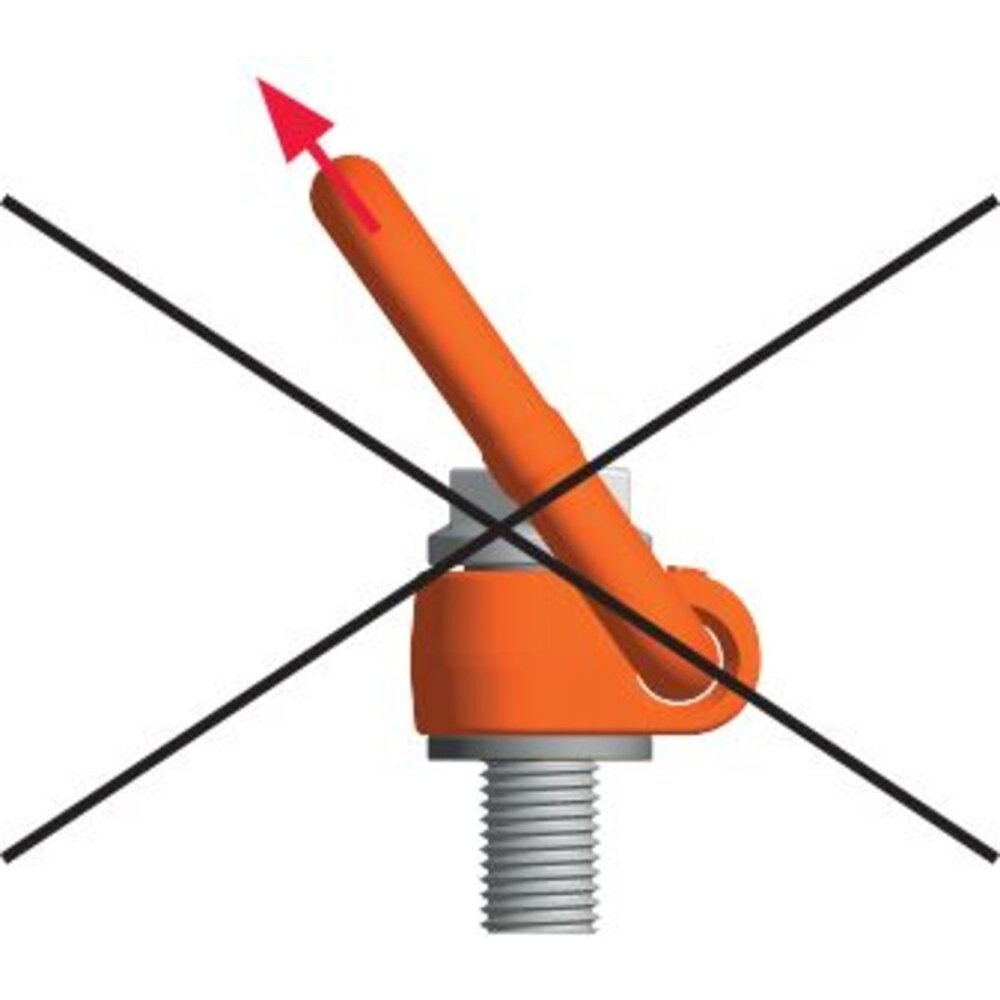

  • Varning: Ytan som lyftöglorna skall fästas vid ska vara jämn och tåla belastningen den kommer utsättas för.
  • Säkerhetsfaktor: 4:1

Filter & kategorier

Visa resultat
Lyftmetod












Antal ben


1
1
2
2
2
3+4
3+4
 3+4 2
3+4


Lyftvinkel


0°
90°
0°
90°
0°-45°
45°-60°
0°-45°
 45°-60° asymm.
asymm.

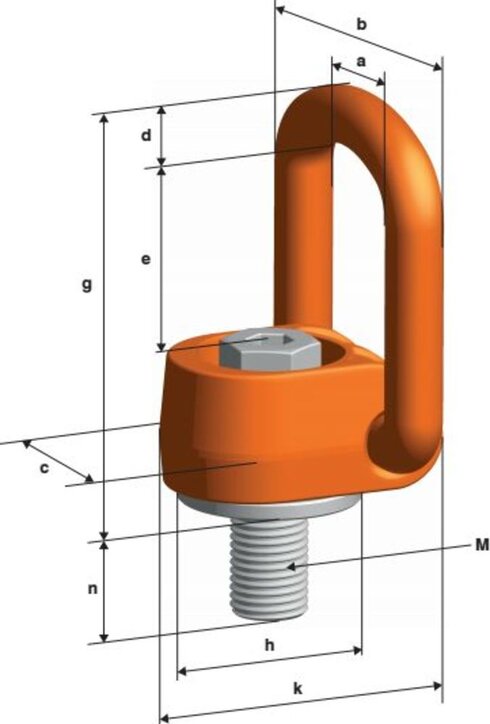

Benämn
Gänga
Åtdragningsmoment
Maxlast












mm
Nm
ton
 mm mm










PLAW 0,3 t
M8
35
0,3
0,3
0,6
0,6
0,4
0,3
0,6
0,4
0,3
0,3
 10 24
PLAW 0,63 t
M10
70
0,63
0,63
1,25
1,25
0,85
0,63
1,3
0,9
0,63
0,63
 10 24
PLAW 1 t
M12
120
1
1
2
2
1,4
1
2,1
1,5
1
1
 10 24
PLAW 1,5 t
M16
150
1,5
1,5
3
3
2,1
1,5
3,1
2,2
1,5
1,5
 10 24
PLAW 2,5 t
M20
170
2,5
2,5
5
5
3,5
2,5
5,3
3,7
2,5
2,5
 8 24
PLAW 4 t
M24
400
4
4
8
8
5,6
4
8,4
6
4
4
 14 36
PLAW 6 t
M30
500
6
6
12
12
8,5
6
12,7
9
6
6
 14 36
PLAW 7 t*
M36
800
7
7
14
14
9,8
7
14,8
10,4
7
7
 27 -
PLAW 8 t
M36
800
8
8
16
16
11,3
8
16,9
12
8
8
 19 36
PLAW 10 t
M42
1500
10
10
20
20
14
10
21
15
10
10
 32 -
PLAW 15 t
M42
1500
15
15
30
30
21
15
31,5
22,5
15
15
 19 55
PLAW 20 t
M48
2000
20
20
40
40
28
20
42
30
20
20
 19 55

Andra produkter som vi tror att du kan vara intresserad av:

Lyftögla 8-211

Lyftögla 8-211
  • Lyftöglan roterar 360° och kan lutas 90°. Klass 10.
Se produkt
Lyftögla 8-231

Lyftögla 8-231
  • Roterar 360° och kan vinklas i 180°. Klass 10.
Se produkt
Lyftögla Super Point 8-251

Lyftögla Super Point 8-251

  • Kan vinklas i 230° och rotera 360°, även rotation under last.
Se produkt
Lyftögla 8-271

Lyftögla 8-271
  • Roterar 360° och kan lutas 180°.
Se produkt
Lyftögla DSS UP

Lyftögla DSS UP
Se produkt

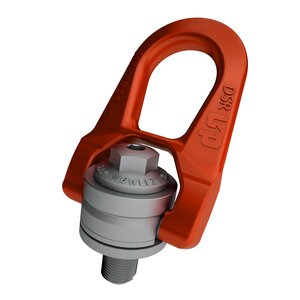

Lyftögla DSR UP
