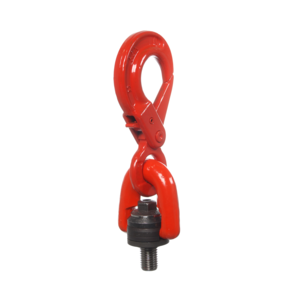

Lyftöglan roterar 360° och kan vinklas 180°, samtidigt som den tillåter lyft i alla riktningar. Enkel montering genom M-gängad skruv. Finns även med extra lång skruv.
Test:
- Individuellt provbelastade med 2,5 x maxlast (WLL).
- Utmattningstestade med 1,5 x maxlast (WLL).
- 100% magnaflux sprickindikerad.
- Individuellt smidda delar och skruven är spårbara via testcertifikat.
- Uppfyller eller överträffar alla krav i ASME B30.26.
- Egenskaper: Lyftöglan har RFID, för enkel spårbarhet.
- Material: Seghärdat legerat stål.
- Märkning: Enligt standard, CE-märkning
- Ytbehandling: Målad
- Standard: EN 1677-1
- Säkerhetsfaktor: 4:1
Belastningstabell
Observera att samtliga varianter nedan inte finns i standardsortimentet.
 |  |  |  |  |  |  | | |||
Antal parter | 1 | 2 | 1 | 2 | 2 | 2 | 3-4 | 3-4 | 2 | 3-4 |
Lyftvinkel | 0° | 0° | 90° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | asymm. | asymm. |
M 8 | 0,8 | 1,6 | 0,5 | 1 | 0,7 | 0,5 | 1,1 | 0,8 | 0,5 | 0,5 |
M 10 | 1,2 | 2,4 | 0,7 | 1,4 | 1 | 0,7 | 1,5 | 1,1 | 0,7 | 0,7 |
M 12 | 1,5 | 3 | 1 | 2 | 1,4 | 1 | 2,1 | 1,5 | 1 | 1 |
M 14 | 2,4 | 4,8 | 1,5 | 3 | 2,1 | 1,5 | 3,2 | 2,3 | 1,5 | 1,5 |
M 16 | 3,2 | 6,4 | 2 | 4 | 2,8 | 2 | 4,2 | 3 | 2 | 2 |
M 18 | 5 | 10 | 2,5 | 5 | 3,5 | 2,5 | 5,3 | 3,8 | 2,5 | 2,5 |
M 20 | 4,5 | 9 | 3 | 6 | 4,2 | 3 | 6,3 | 4,5 | 3 | 3 |
M 24 | 9 | 18 | 5 | 10 | 7 | 5 | 10,5 | 7,5 | 5 | 5 |
M 27 | 9,5 | 19 | 5,6 | 11,2 | 7,8 | 5,6 | 11,8 | 8,4 | 5,6 | 5,6 |
M 30 | 12 | 24 | 7,8 | 15,6 | 10,9 | 7,8 | 16,4 | 11,7 | 7,8 | 7,8 |
M 36 | 14 | 28 | 12,5 | 25 | 17,5 | 12,5 | 26,3 | 18,8 | 12,5 | 12,5 |
M 42 | 16 | 32 | 15,6 | 31,2 | 21,8 | 15,6 | 32,8 | 23,4 | 15,6 | 15,6 |
M 48 | 20 | 40 | 20 | 40 | 28 | 20 | 42 | 30 | 20 | 20 |
M 56 | 22 | 44 | 22 | 44 | 30,8 | 22 | 46,2 | 33 | 22 | 22 |
M 64 | 22,5 | 45 | 22,5 | 45 | 31,5 | 22,5 | 47,3 | 33,8 | 22,5 | 22,5 |
