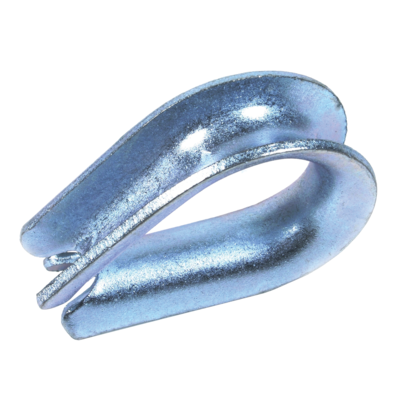

Utförande: Pressade av profilstål.

Standard: DIN B6899

  • Ytbehandling: Förzinkade.
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

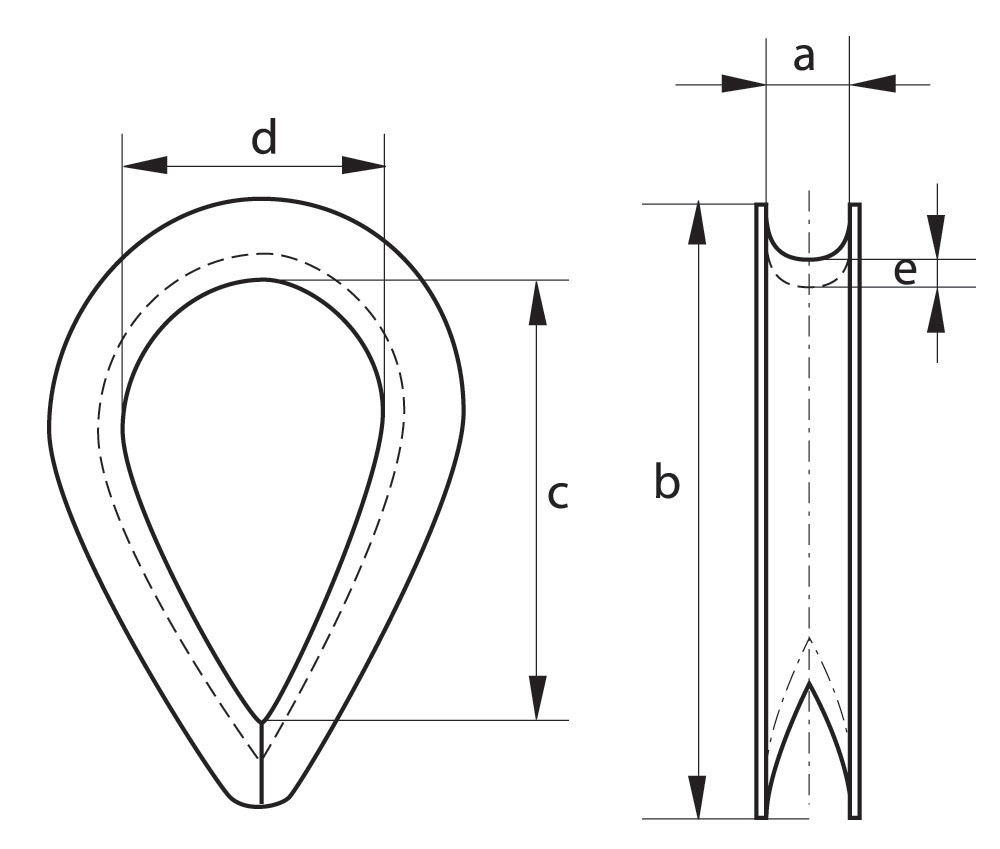

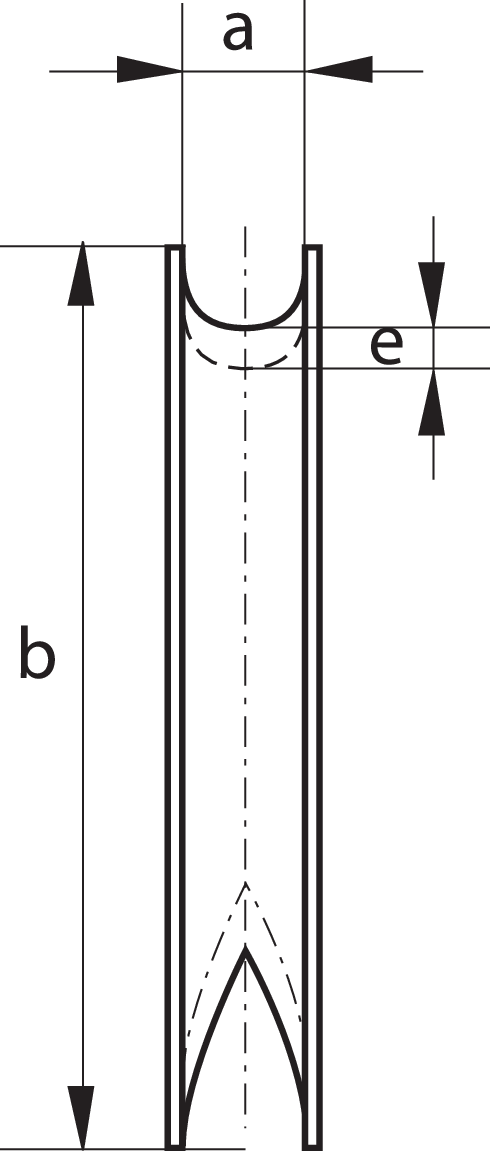

Art.nr Rope diameter range
mm
a
mm
b
mm
c
mm
d
mm
e
mm
Vikt
kg/100st
CAD
10.25B689903 2,5 3 22 19 12 1,6 0,6
10.25B689904 3,5 4 26 21 13 1,6 0,7
10.25B689905 4 5 32 23 14 1,9 0,9
10.25B689906 5 6 38 25 16 2,4 1,8
10.25B689908 7 8 51 32 20 2,8 2,7
10.25B689910 9 10 57 38 24 3,1 4,1
10.25B689912 11 12 64 45 28 3,3 6,9
10.25B689914 13 14 76 51 32 3,7 9,2
10.25B689916 15 16 83 58 36 3,8 16,4
10.25B689918 17 18 95 64 40 4,7 20,3
10.25B689920 18 20 102 72 45 5,7 27,3
