Hem / Produkter / Stållinor & stållinetillbehör / Stållinetillbehör / Linlås / Killås S-423TB

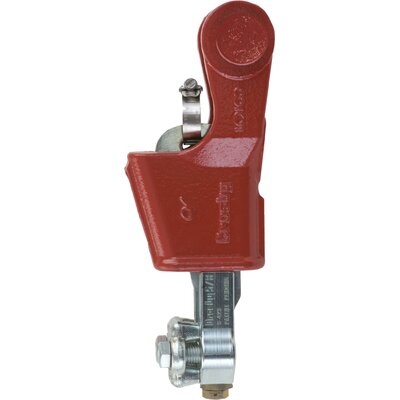

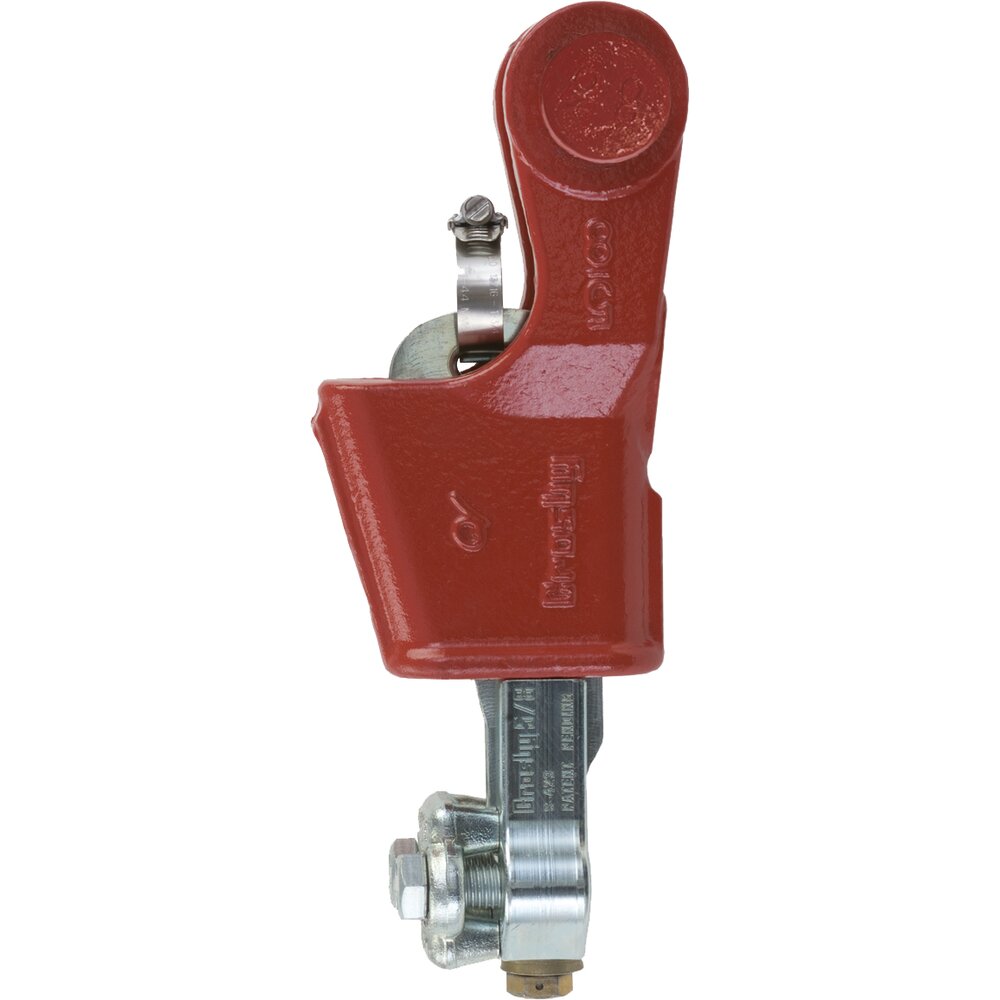

Utförande: Den patenterade killåskonstruktionen är avsedd för en höghållfast kompakterad rotationsfri stållina. Infästningen ger för de flesta linor en kvarvarande hållfasthet av 80% av linans brottlast. Linänden säkras med ett linlås mot kilen vilket förhindrar att kilen lossnar eller stöts ut. S-423TB leveraras med bult och mutter.

Standard: SS-EN 13411-6

Material: Gjutstål
Märkning: Enligt standard, ID-kod och tillverkarens symbol
Ytbehandling: Skyddslackerad, kilar och tillbehör levereras med galvaniserad ytbehandling.
Standard: EN 13411-6

Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

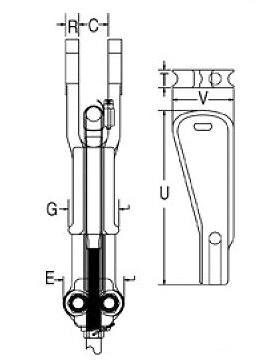

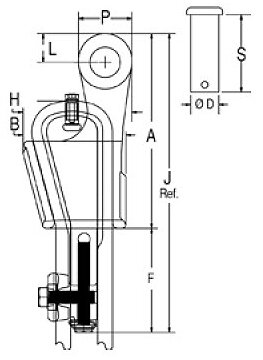

Art.nr	Lindiameter mm	Lindiameter (tum)	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	J mm	L mm	P mm	R mm	S mm	T mm	U mm	V mm	Vikt kg	CAD
10.201035218	14-16	5/8	210	114	31,8	30,2	76,2	103	54,1	117	313	31	57,2	14,2	82,6	19,1	175	66	5,9	-
10.201035227	18-19	3/4	251	132	38,1	35,1	82,6	122	62,0	136	373	35,6	66,5	16,8	92,2	22,4	194	76,7	8,7	-
10.201035236	20-22	7/8	286	149	44,5	41,4	96,8	146	68,3	156	431	42,4	79,5	19,1	109	25,4	241	88,1	12,6	-
10.201035245	24-26	1	325	167	50,8	50,8	96,8	146	74,7	179	471	51,1	95,3	22,4	119	28,7	264	97	16,9	-
10.201035254	28	1-1/8	365	176	57,2	57,2	102	174	85,9	198	539	57,4	108	25,4	138	31,8	300	107	25,9	-
10.201035272	30-32	1-1/4	415	219	66,5	63,5	114	197	90,7	238	612	59,4	114	26,9	168	35,1	352	148	39,9	-

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.

To download CAD files, you must provide a valid e-mail address

Fetching the CAD file...

Killås S-423TB

Ladda ned CAD-fil
