Allmänt:

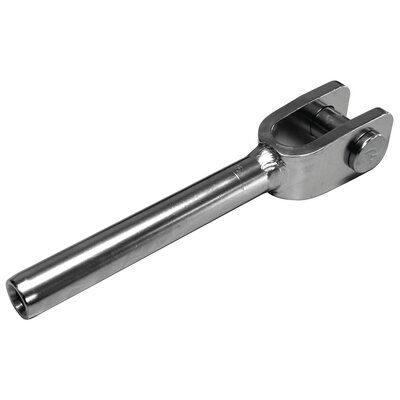

Gaffelterminaler är ett av de vanligaste ändbeslagen för stållinor. Fästs normalt sett på förborrade förankringsplattor och stålkonstruktioner. Kan även kombineras med toggel, lyftögla eller bygellås.

  • Material: Rostfritt stål AISI 316.
  • Märkning: logga, gängstorlek och markering som indikerar korrekt placering för pressning.
  • Arbetstemperatur: -50°C till +100°C och kortvarigt upp till +200°C
  • Ytbehandling: Polerad
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

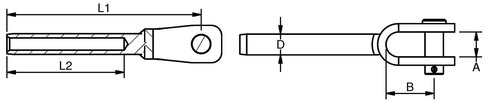

Art.nr Diameter
mm
Min. brottlast Antal/förp. Storlek bult Wire Ø
inch
A
mm
B
mm
D
mm
L1
mm
L2
mm
Vikt
kg/100st
CAD
10.07100502 2 0,8 25 5 1/16” 7,5 12 5,5 58 32 2
10.07100503 3 0,8 25 5 1/8” 7,5 12 6,4 67 38 2,3
10.07100604 4 1,5 25 6 5/32” 9,5 13 7,5 73 45 3,4
10.07100805 5 2,4 10 8 3/16” 11 15 9,0 87 51 5,5
10.07109506 6 3,8 10 9,5 - 12 19 12,6 104 64 11,3
10.07101207 7 6,5 10 12 9/32” 14 25 14,2 119 70 18,1
10.07101608 8 8,5 10 16 5/16" 17 33 16,0 145 83 25,5
10.07101610 10 9,4 5 16 - 17 33 17,8 149 89 36,6
10.07101912 12 11,2 5 19 - 24 48 20,0 189 105 66
10.07102214 14 15 5 22 - 30 57 25,0, 232 140 112,7

* OBS: Terminalens OD = 21,4

Andra dimensioner offereras.
