pewag

Allmänt: En revolutionerande lyftögla som tack vare det patenterade systemet med de röda spärrarna (se bilder) kan monteras för hand (särrarna i uppfällt läge) och sedan fritt rotera 360° runt sin egen axel efter montering (spärrarna i nedfällt läge). Öglan kan belastas inom ett spann av 180°. Öglan kan användas en och en eller i kombination med felra och den skall skruvas åt endast med handkraft. Denna version av PLGW används inom de områden där en gängad pinbult används istället för ett gängat hål. Det är även möjligt att montera lyftöglan med en standard skruv genom ett hål. En fördel med dena lyftögla är att oavsett tjocklek på lasten så kan samma lyftögla användas. Allt du behöver är en standardskurv, som finns i olika längder.




Standard: SS-EN 1677-1, DIN ISO 9001

  • Material: : Ögla av seghärdningsstål klass 10.
  • Märkning: : Max last och ID-nummer.
  • Ytbehandling: : Skyddslackering.
  • Standard: EN 1677-1
  • Säkerhetsfaktor: 4:1
  • Klass: 10
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Benämning Max last (WLL)
ton

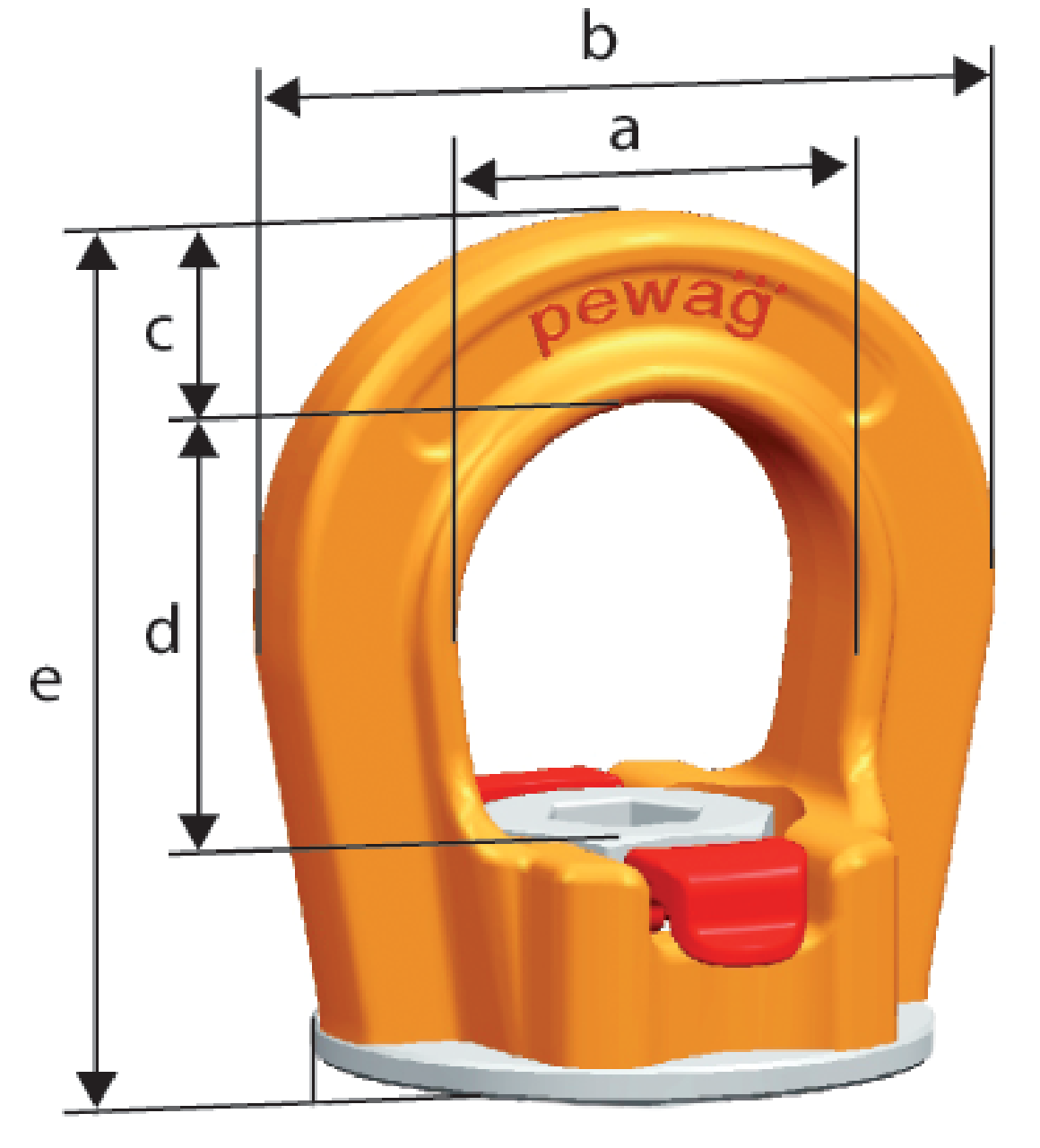

Gänga A (mm) B (mm) C (mm) D (mm) e (mm) Ø f (mm) Vikt
kg
CAD
11.428441 PLGW-SN 0,3 t 0,3 M8 25 45 10 21 55 35 0,17
11.428449 PLGW-SN 0,5 t 0,5 M10 25 45 10 21 55 35 0,17
11.4298428 PLGW-SN 0,7 t 0,7 M12 30 55 12 25 65 43 0,28
11.4298783 PLGW-SN 1,5 t 1,5 M16 35 64 14 29 72 50 0,42
11.4298784 PLGW-SN 2,3 t 2,3 M20 40 69 16 34 80 54 0,5
11.4298785 PLGW-SN 3,5 t 3,5 M24 50 86 18 40 95 69 1
11.4298185 PLGW-SN 4,9 t 4,9 M30 60 110 25 47 115 90 2

Download CAD

Description

Get CAD
Ladda ned
Lyftmetod




Antal ben
1
1
2
2
2
2
3+4
3+4
2
3+4


Lyftvinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.
asymm.

Code
Gänga
Max last (ton)
mm









PLGW-SN 0,3 t
M8
1,0
0,3
2,0
0,6
0,4
0,3
0,6
0,4
0,3
0,3
12
PLGW-SN 0,5 t
M10
1,5
0,5
3,0
1
0,7
0,5
1
0,7
0,5
0,5
12
PLGW-SN 0,7 t
M12
2
0,7
4
1,4
1
0,7
1,4
1
0,7
0,7
14
PLGW-SN 1,5 t
M16
4
1,5
8
3
2,1
1,5
3
2,2
1,5
1,5
19
PLGW-SN 2,3 t
M20
5
2,3
10
4,6
3,2
2,3
4,8
3,4
2,3
2,3
22
PLGW-SN 3,5 t
M24
6,5
3,5
13
7
4,9
3,5
7,4
5,2
3,5
3,5
27
PLGW-SN 4,9 t*
M30
12
4,9
24
9
6,9
4,9
10,3
7,3
4,9
4,9
36
