Kätting avsedd för lyft och surrning.


  • Material: Seghärdningsstål klass 8.
  • Märkning: Enligt standard
  • Ytbehandling: Målad.
  • Standard: EN 818-2, EN 12195-3
  • Varning: Får ej värmebehandlas.
  • Säkerhetsfaktor: 4:1 (WLL)
  • Klass: 8
Kätting - kortlänkad klass 8

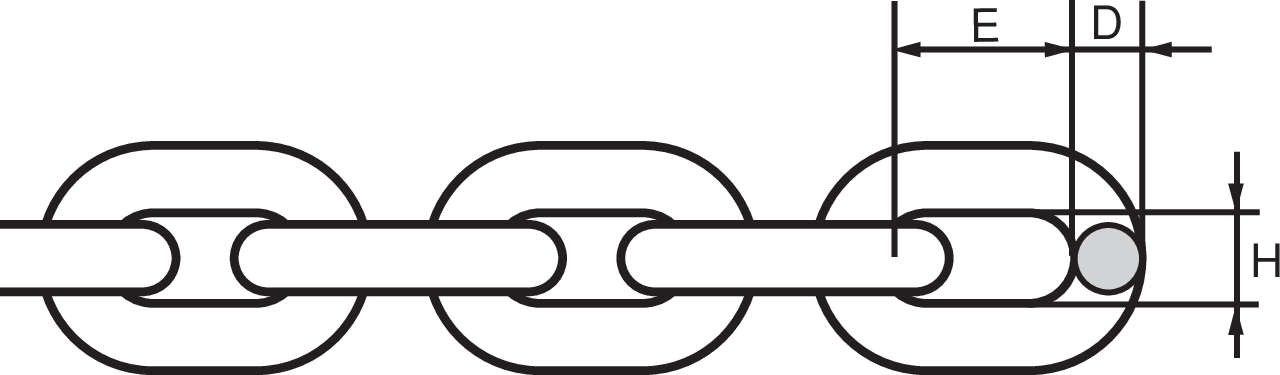

Kätting - kortlänkad klass 8, ritning
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Diameter
mm
Max last (WLL)
ton
LC
kN
Min brottkraft
kN
E
mm
H
mm
Vikt
kg/m
CAD
11.648182060P 6 1,12 22 45,2 18 7,8 0,8
11.648182070P 7 1,5 30 61,6 21 9,1 1,1
11.648182080P 8 2 40 80,4 24 10,4 1,4
11.648182100P 10 3,15 63 126 30 13 2,2
11.648182130P 13 5,3 100 212 39 16,9 3,8
11.648182160P 16 8 160 322 48 20,8 5,7
11.648182200P 20 12,5 250 503 60 26 9
11.648182220P 22 15 300 608 66 28,6 11
11.648182260P 26 21,2 849 78 33,8 15
11.648182320P 32 31,5 1 290 96 41,6 23
* Gäller vid lyft, säkerhetsfaktor 4:1.
** Lastsurrningskapacitet (LC).

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
