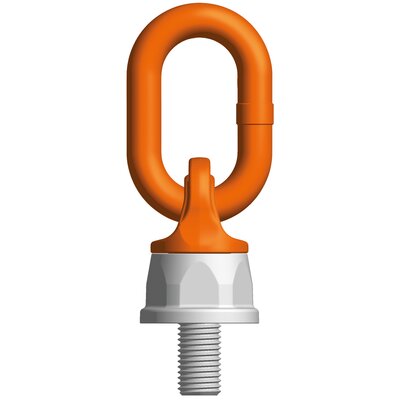

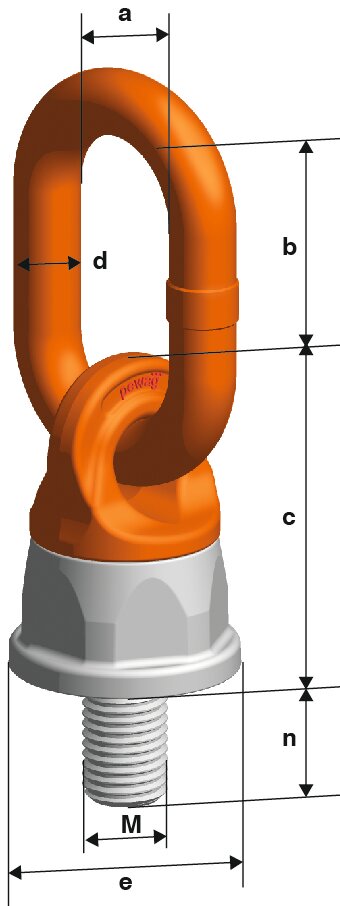

Lyftögla Delta PLDW

360° roterbar runt sin egen axeln under belastning. Öglan kan dessutom belastas inom ett spann av 180°. Specialskruven är 100% spricktestad och skyddad mot korrosion.

Vid beställning av specialanpassad gänglängd, ange då "L".

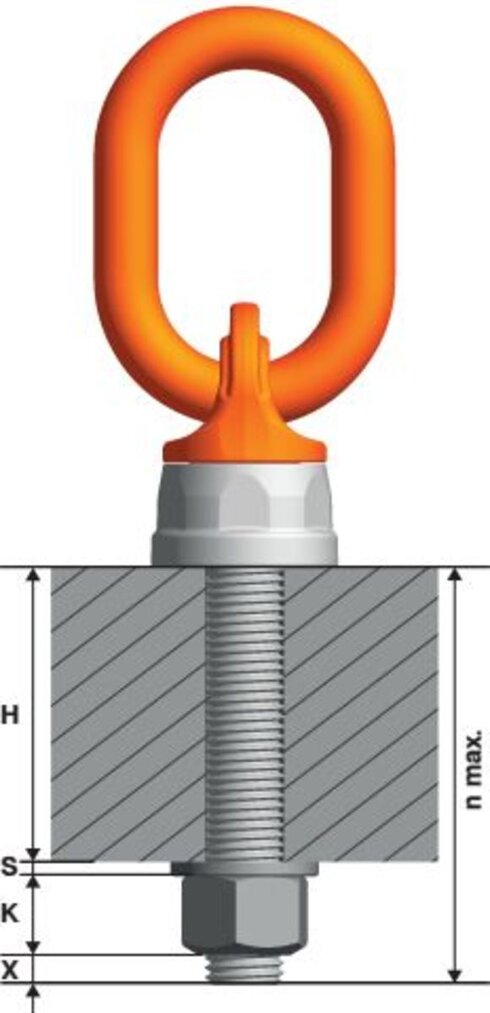

Beräkning av erfordrad gänglängd (L):
L= H + S + K + X

H = Mate

Visa mer

Product number:

360° roterbar runt sin egen axeln under belastning. Öglan kan dessutom belastas inom ett spann av 180°. Specialskruven är 100% spricktestad och skyddad mot korrosion.

Vid beställning av specialanpassad gänglängd, ange då "L".

Beräkning av erfordrad gänglängd (L):
L= H + S + K + X

H = Materialhöjd
S = Tjocklek på bricka
K = Mutterhöjd (beroende på gängstorlek på skruv)
X = Utskjutande skruvlängd
L max. = n max.

  • Material: Ögla och lekare av seghärdningsstål klass 10. Hexagonspecialskruv 10.9.
  • Märkning: Enligt standard, CE-märkning, Max last, gängstorlek och ID-nummer.
  • Ytbehandling: Skyddslackering.
  • Standard: EN 1677-1
    med undantag för klass/WLL (maxlast).
  • Varning: Ytan som lyftöglorna ska fästas vid ska vara jämn och tåla belastningen den kommer utsättas för.
  • Säkerhetsfaktor: 4:1
Lyftmetod






Antal ben


1
1
2
2
2
2
3+4
3+4
2
3+4

Lyftvinkel


90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.
asymm.

Art.nr
Gänga
Åtvridningsmoment
Max last












mm
Nm
ton
mm










PLDW M8
M8
10
0,6
0,3
1,2
0,6
0,4
0,3
0,6
0,4
0,3
0,3
34
PLDW M10
M10
10
1,2
0,5
2,4
1
0,7
0,5
1
0,75
0,5
0,5
34
PLDW M12
M12
15
1,8
0,7
3,6
1,4
0,95
0,7
1,4
1
0,7
0,7
34
PLDW M14
M14
25
2,4
1
4,8
2
1,4
1
2,1
1,5
1
1
34
PLDW M16
M16
30
2,8
1,5
5,6
3
2,1
1,5
3,1
2,1
1,5
1,5
34
PLDW M20
M20
80
5
2,5
10
5
3,5
2,5
5,3
3,5
2,5
2,5
75
PLDW M24
M24
150
7
4
14
8
5,5
4
8,4
6
4
4
75
PLDW M30
M30
230
10
6,7
20
12
8,4
6
12,6
9
6
6
75
PLDW M36
M36
450
12,5
8
25
16
11,2
8
16,8
12
8
8
46
PLDW M42
M42
600
16
10
32
20
14
10
21
15
10
10
95
PLDW M45
M45
600
16
12
32
24
16,9
12
25,4
18
12
12
95
PLDW M48
M48
600
16
12,5
32
25
17,5
12,5
26,2
18
12,5
12,5
50
PLDW M56
M56
800
28
24
56
48
33,9
24
50,9
36
24
24
60
PLDW M64
M64
800
28
25
56
50
35,3
25
53
37,5
25
25
75
PLDW M72
M72
1200
60
40
120
80
56,5
40
84,8
60
40
40
145
PLDW M80
M80
1400
60
45
120
90
63,6
45
95,4
67,5
45
45
145
