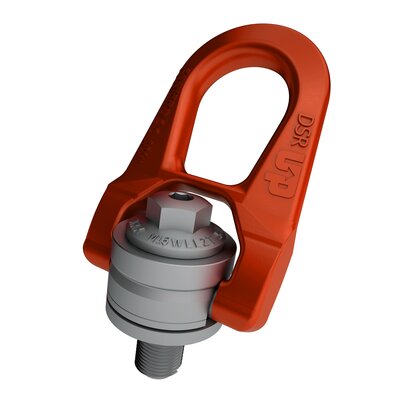

Allmänt: Lyftögla DSR UP

Roterbar under last.
Användbar för alla slags lyftområden.
Två möjligheter att skruva åt:
- Insexnyckel
- Momentnyckel (även för extern hex)

Material: Höghållfast stål
Märkning: Enligt standard, CE-märkning, GRADUP stål kvalitet, rekommenderat åtdragningsmoment är stansat på alla lyftringar i GRADE UP-serien, tillverkare, , spårbarhetsmärken för varje komponent (batchnummer), tråddiametern, WLL
Ytbehandling: Rödmålade
Standard: EN 1677-1
med undantag för klass/WLL (maxlast).

Säkerhetsfaktor: 5:1

Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

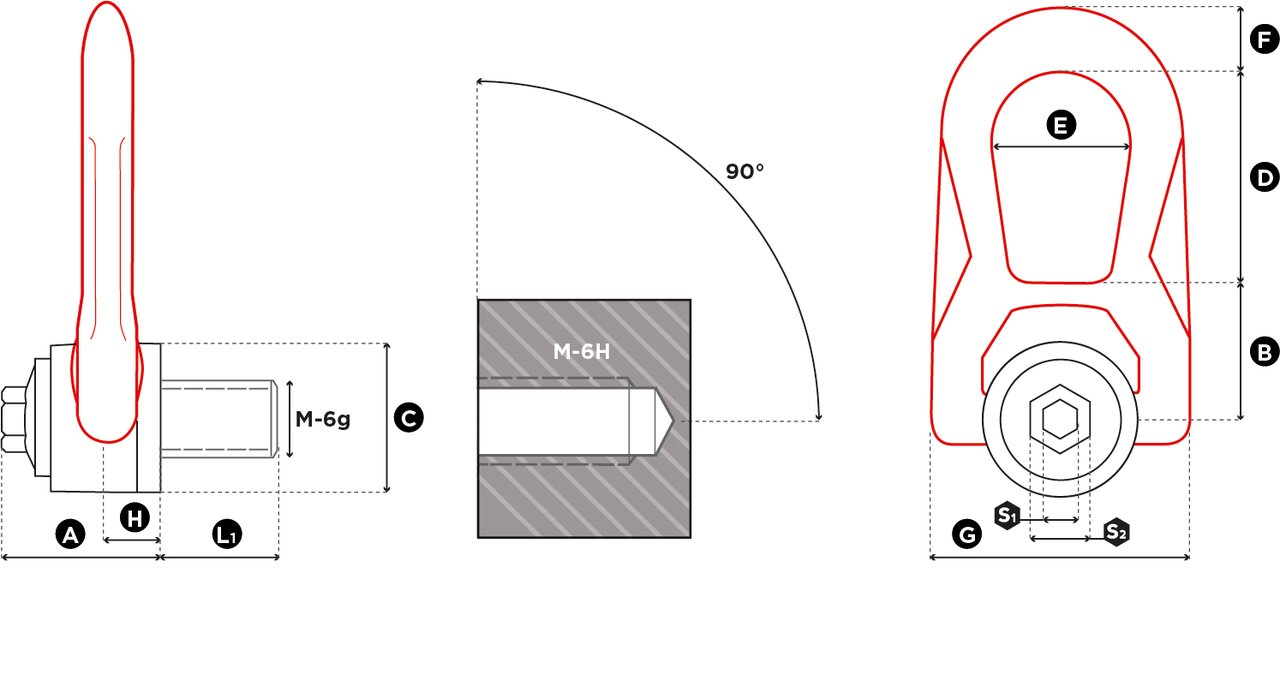

Art.nr	Max last (WLL) ton	Gänga	StandardL1 mm	Moment Nm	S1 mm	S2 mm	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	Vikt kg
11.42DSR M 5 UP	0,07	M5 (x0.8)	15	3	8	16	33	30	30	38	27	14	53	9,5	0,3
11.42DSR M 6 UP	0,15	M6 (x1)	15	4	8	16	33	30	30	38	27	14	53	9,5	0,3
11.42DSR M 8 UP	0,4	M8 (x1.25)	15	6	8	16	33	30	30	38	27	14	53	9,5	0,3
11.42DSR M 10 UP	0,7	M10 (x1.50)	18	10	8	16	33	30	30	38	27	14	53	9,5	0,3
11.42DSR M 12 UP	1,05	M12 (x1.75)	21	15	8	16	33	30	30	38	27	14	53	9,5	0,3
11.42DSR M 14 UP	1,4	M14 (x2)	23	30	8	20	45	40	45	53	38	17	76	13	0,9
11.42DSR M 16 UP	2	M16 (x2)	27	50	8	20	45	40	45	53	38	17	76	13	0,9
11.42DSR M 18 UP	2,3	M18 (x2.5)	27	70	8	20	45	40	45	53	38	17	76	13	0,9
11.42DSR M 20 2T5 UP	2,5	M20 (x2.5)	30	100	8	20	45	40	45	53	38	17	76	13	0,9
11.42DSR M 20 3T2 UP	2,9	M20 (x2.5)	25	100	14	24	62	55	60	83	55	25	115	13	2,6
11.42DSR M 22 UP	3,5	M22 (x2.5)	33	120	14	24	62	55	60	83	55	25	115	19	2,6
11.42DSR M 24 UP	4,4	M24 (x3)	36	160	14	24	62	55	60	83	55	25	115	19	2,6
11.42DSR M 27 UP	5,7	M27 (x3)	40	200	14	24	62	55	60	83	55	25	115	19	2,7
11.42DSR M 30 6T3 UP	6	M30 (x3.5)	45	250	14	24	62	55	60	83	55	25	115	19	2,7
11.42DSR M 30 8T UP	6,7	M30 (x3.5)	45	250	14	30	80	77	78	98	71	26	141	28	5,4
11.42DSR M 36 UP	8	M36 (x4)	54	320	14	30	80	77	78	98	71	26	141	28	5,4
11.42DSR M 42 UP	8,5	M42 (x4,5)	63	400	14	30	80	77	78	98	71	26	141	28	5,5

UNC gänga också tillgänglig från UNC 1/4" till UNC 1"1/4

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.

Hämta CAD

Ladda ned
