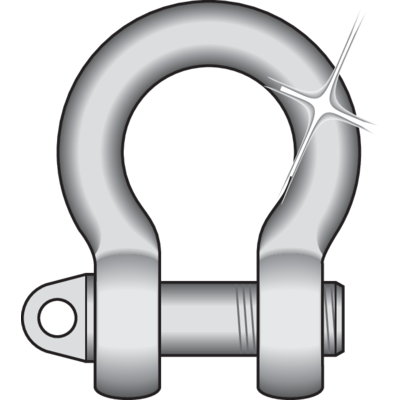

Hem / Produkter / Komponenter för lyft & redskap / Lyftkomponenter / Schacklar / Lyrschackel 750-S Rostfri

Utförande: Smidd.

Material: Rostfritt syrafast stål AISI 316.
Ytbehandling: Polerad.

Säkerhetsfaktor: : 6:1.

Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

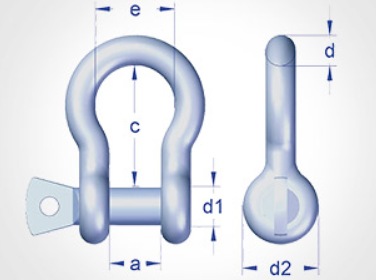

Art.nr	Benämning	Min. brottlast ton	Gänga	d1 mm	D2 mm	Max last ton	A mm	c* mm	e mm	D mm	Vikt kg
11.39A075008S	205-S	0,4	M8	8	16	0,4	16	30	23	8	0,05
11.39A075010S	206-S	0,6	M10	10	20	0,6	20	36	27	10	0,12
11.39A075012S	207-S	0,9	M12	12	26	0,9	25	47	37	12	0,21
11.39A075016S	208-S	1,5	M16	13	33	1,5	25	47	33	13	0,34
11.39A075020S	209-S	2,5	M20	16	40	2,5	28	60	42	16	0,6
11.39A075022S	210-S	3	M22	19	48	3,0	31	71	51	19	0,98
11.39A075024S	211-S	4,5	M24	22	52	4,5	37	84	58	22	1,4

*Tolerans: +/- 5%

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.

Hämta CAD

Ladda ned

Lyrschackel 750-S Rostfri

Ladda ned CAD-fil
