Allmänt: Permanenta lyftmagneter är allsidiga och enkla att använda. Magneterna är lättskötta och behöver ett litet eller begränsat underhåll för att behålla en lång livslängd. De är mycket kraftfulla i förhållande till sin egenvikt och dimension samt lätta i utförandet. För ökad säkerhet krävs två steg för att frigöra magneten från lasten.

  • Märkning: Enligt standard, CE märkning med Max lyftkapacitet, användarmanual och certifikat medföljer magneten.
  • Arbetstemperatur: 40°C - +80°C.
  • Ytbehandling: Målad
  • Standard: EN 13155
  • Anmärkning: För att uppnå maximal lyftkapacitet krävs ett bra stål med låg kolhalt, ytan skall vara ren, torr och slät samt ha full kontakt med magnetens hela yta.
  • Säkerhetsfaktor: 3,5:1.
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

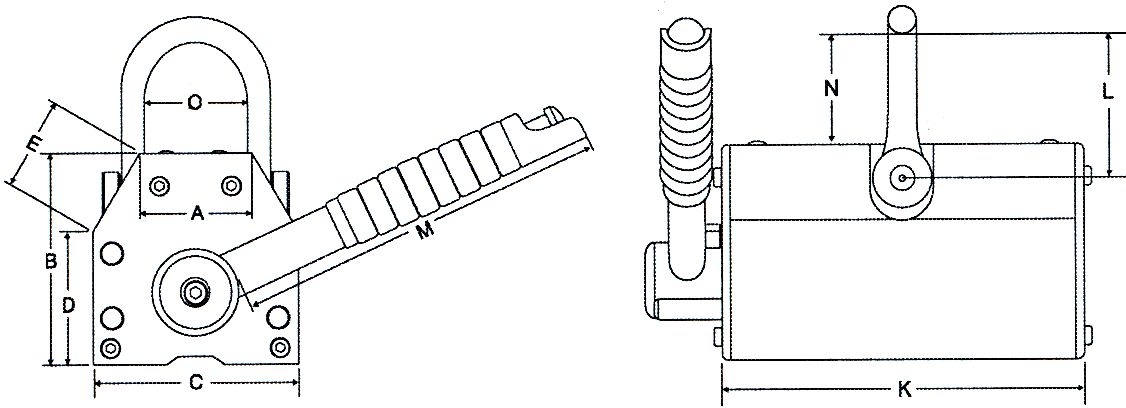

Art.nr Benämning Max last (WLL)
ton
Max vridningskraft kgf Max vridningskraft kn A
mm
B (mm) C (mm) D
mm
E (mm) K
mm
L (mm) M
mm
N (mm) O (mm) Vikt
kg
CAD
16.45PLM001 PLM-1 0,1 < 4 0,039 29 71 64 47 29 92 54 130 45 31 3
16.45PLM003 PLM-3 0,3 < 8 0,078 39 96 88 63 41 165 78 158 63 45 10
16.45PLM006 PLM-6 0,6 < 8 0,078 51 118 118 74 57 216 114 199 94 57 20
16.45PLM010 PLM-10 1 < 16 0,157 64 140 148 90 66 286 126 246 106 73 40
16.45PLM020 PLM-20 2 < 16 0,157 92 188 188 122 82 397 150 375 120 100 95
* PLM-60 kan tillverkas enligt förfrågan.
