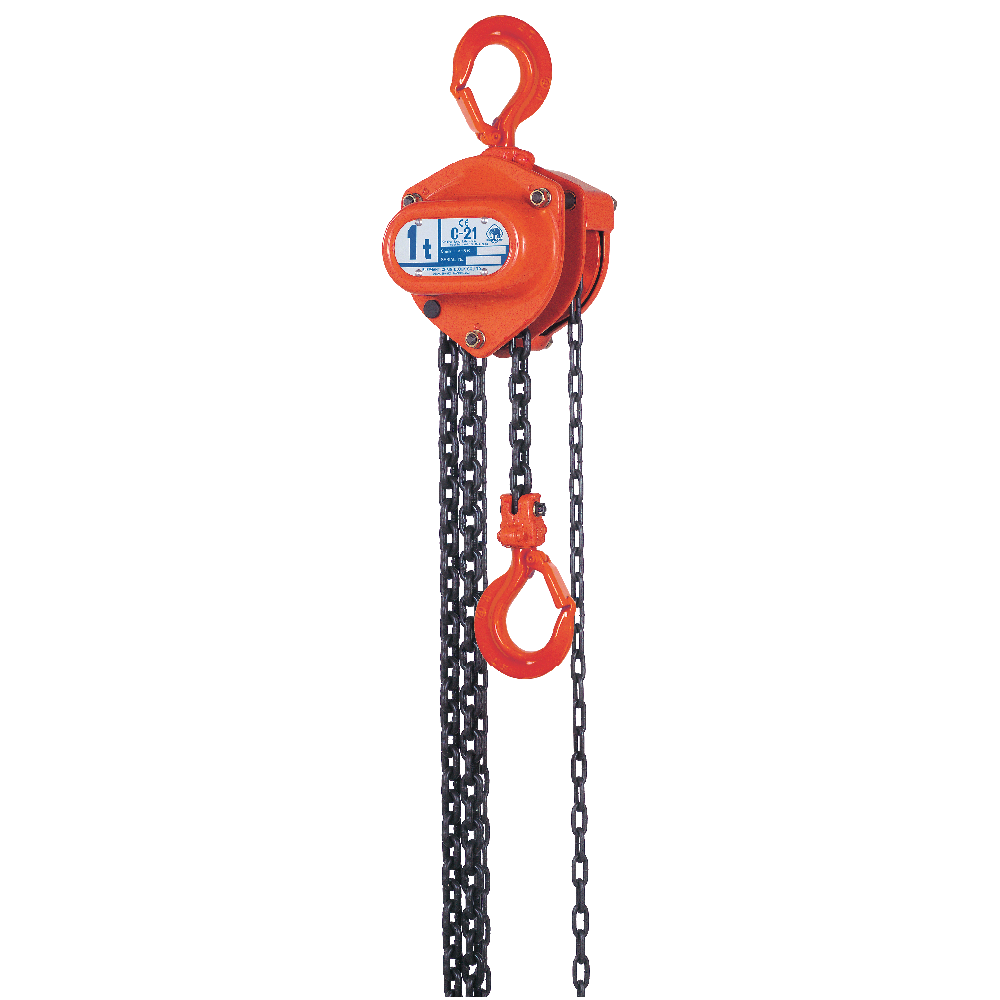

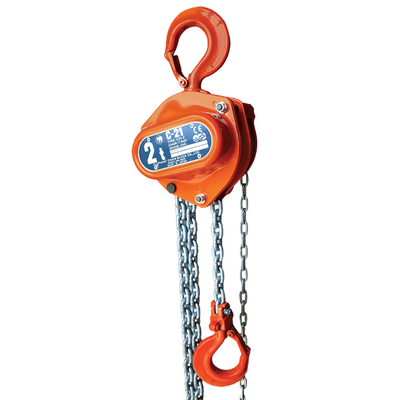

Hem / Produkter / Lyftredskap / Manuella lyftredskap / Kättingblock / Snabblyftblock Elephant C21

Lättviktsblock av hög kvalitet med kompakt och lågbyggd design, som ger en låg egenvikt. Skyddskåpan för handkättinghjulet är utformat så att man får en styrning av handkättingen även vid sneddrag. Friktionsbromsarna och kugghjulen är inkapslade, för hög tillförlitlighet och maximal livslängd. Last- och toppkrokar med säkerhetsspärrar.

Material: Höghållfast stålkonstruktion.
Märkning: Enligt standard
Arbetstemperatur: -10°C upp till +50°C.
Ytbehandling: Skyddslackerat.
Standard: EN 818-7, EN 13157
Anmärkning: Standardlyfthöjd 3m. Går att få i kundanpassad längd.

Säkerhetsfaktor: 4:1

Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

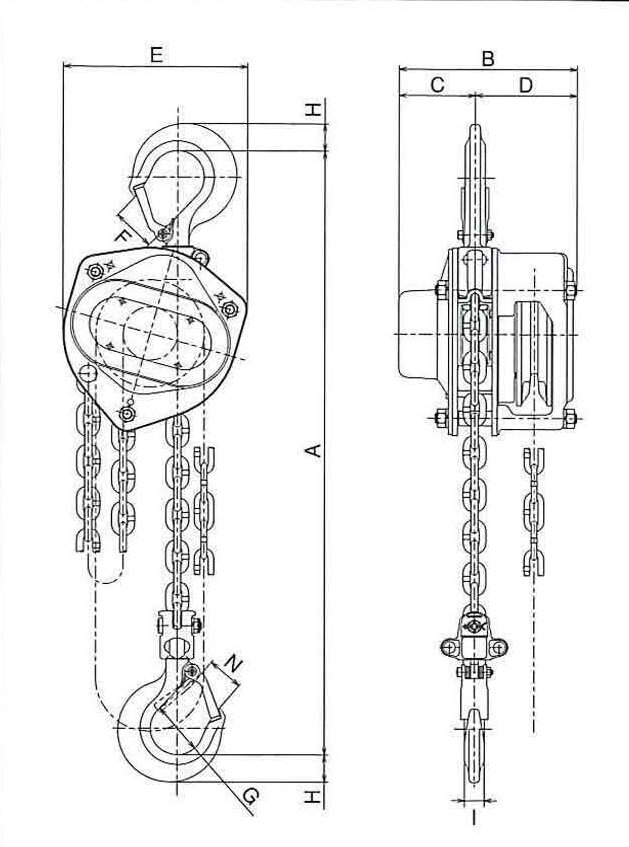

Art.nr	Benämning	Max last (WLL) ton	Lyfthöjd m	Minimiavstånd mellan krokar A	Handkraft för full lyftkraft kg	Lyftkätting dia x pitch mm	Handkätting dia x pitch mm	Antal kättingfall	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	I mm	Vikt kg
16.10C210050030	C21-0.5	0,5	3	275	26	4,3x12	4,5x23	1	275	131	54	77	121	30	36	17	13	6,1
16.10C210100030	C21-1	1	3	310	32	5,6x17	4,5x23	1	310	143	61	82	148	34	43	22	16	9,2
16.10C210150030	C21-1.5	1,5	3	340	33	6,5x19	4,5x23	1	340	152	68	84	168	36	43	26	21	11,7
16.10C210200030	C21-2	2	3	384	33	7,5x21	4,5x23	1	384	164	75	89	193	42	53	29	22	16,7
16.10C210300030	C21-3	3	3	480	38	6,5x19	4,5x23	2	480	152	68	84	209	44	53	35	28	19,4
16.10C210500030	C21-5	5	3	555	34	7,5x21	4,5x23	3	555	164	75	89	297	58	70	46	34	33,9

*Andra lyfthöjder levereras mot beställning.
