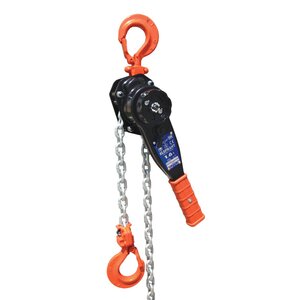

Spaklyftblock LB

Kito

Allmänt: Ett lätt, kompakt spaklyftblock för tuff användning i utsatta miljöer. Spaklyftblocket levereras i standardutförande med en unik frihjulsspärr som förhindrar oavsiktlig frikoppling under last.

Standard: SS-EN 13157, kätting enl. SS-EN 818-7

Tillval:
- Lyfthöjd, valfri längd på kätting
- "Shipyard-krok"
- Utan frihjulsmekanism LB-OF, Rekommenderas där dynamiska krafter kan förekomma.
- Överlastindikator LB-LOS varnar användaren om kapaciteten överskrids.
- Överlastskydd LB-OLL, går ej att överbelasta, slirar vid överlast.

  • Material: Lagerhus av höghållfaststål, lyftkätting klass V (G100) enligt SS-EN 818
  • Märkning: CE-märkning, Max last, serienummer och CE.
  • Ytbehandling: Skyddslackerade komponenter och nickelpläterad kätting för bästa motståndskraft mot korrosion och slitage.
  • Säkerhetsfaktor: 4:1
Spaklyftblock LB
Utan frikopplingsmekanism LB-OF
Överlastskydd LB-OLL
Spaklyftblock LB
Spaklyftblock LB
Utan frikopplingsmekanism LB-OF
Överlastskydd LB-OLL
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

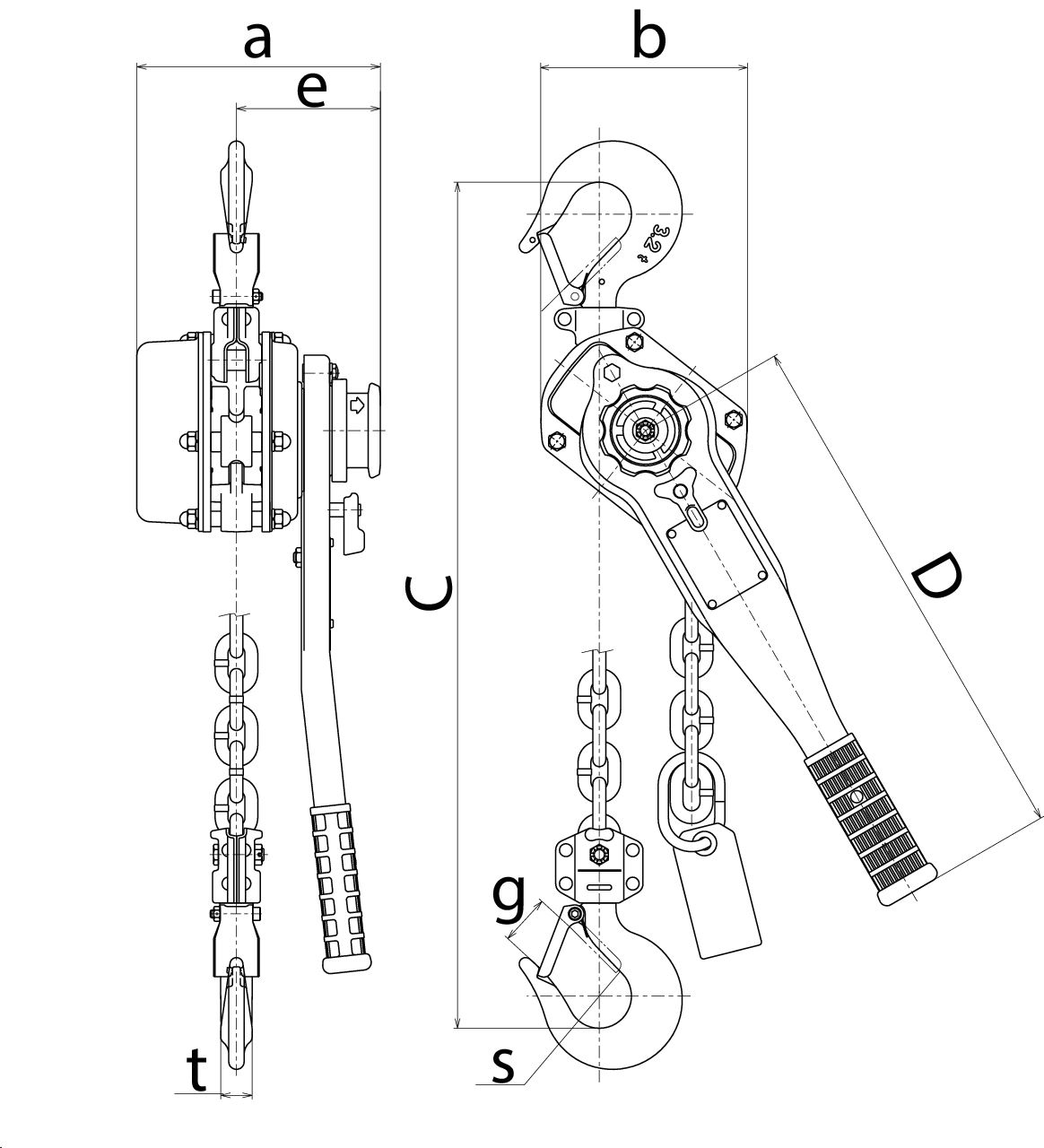

Art.nr Benämning Max last (WLL)
ton		 Lyfthöjd
m		 Min. load
kg		 Dragkraft i spak daN Lyftkätting dia
mm		 Kättingparter A
mm		 B
mm		 C
mm		 D
mm		 e
mm		 g
mm		 S
mm		 t
mm		 Vikt
kg		 CAD
16.20LB008S015 LB008 0,8 1,5 25 28,4 5,6 x 15,7 1 114 119 280 245 97 23,5 32,5 14 5,7
16.20LB010S015 LB010 1 1,5 25 35,3 5,6 x 15,7 1 114 119 300 245 97 29 42,5 15 5,9
16.20LB016S015 LB016 1,6 1,5 38 33,3 7,1 x 19,9 1 159 126 335 265 100 32 42,5 19 8
16.20LB025S015 LB025 2,5 1,5 54 36,3 8,8 x 24,6 1 173 150 375 265 102 36,5 47 21 11,2
16.20LB032S015 LB032 3,2 1,5 35 36,3 10,0 x 28,0 1 190 159 395 415 112 39 50 24,5 15
16.20LB063S015 LB063 6,3 1,5 90 37,2 10,0 x 28,0 2 190 217 540 415 112 50 60 34 26
16.20LB090S015 LB090 9 1,5 130 38,2 10,0 x 28,0 3 190 304 680 415 112 72,5 85 41,5 40
*Vikt med standard lyfthöjd på 1,5m

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.

Hämta CAD
Ladda ned
