Elephant

Spaklyftblock i YA-serien är robusta och passar för lyft, drag och fastspänning i alla riktningar.

En solid och kompakt design med rostbeständig beläggning gör att produkten passar mycket bra i extrema miljöer, som offshore- och gruvindustri. Växellådan är helt innesluten, vilket gör blocket mer tillförlitligt och ökar dess livslängd med lägre underhållskrav.

Omriktarspaken ändrar lyft-/sänkrörelsen med ett enkelt knapptryck, vilket ökar effektiviteten i arbetet ytterligare. Vattentät och stötdämpande växel och bromsskydd samt motståndskraftig ytbehandling som ger skydd mot repor och förhindrar rost.

Det fastbultade gummihandtaget ger en säker drift med spaklyftblocket.

Last- och toppkrokar med säkerhetsspärrar.

  • Material: Höghållfast stålkonstruktion.
  • Märkning: Enligt standard
  • Arbetstemperatur: -10°C upp till +50°C.
  • Ytbehandling: Skyddslackerad.
  • Standard: EN 13157, EN 818-7
  • Anmärkning: Standardlyfthöjd 3m. Går att få i kundanpassad längd.
  • Säkerhetsfaktor: 4:1

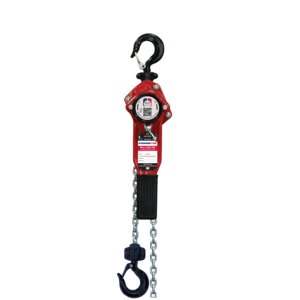

Spaklyftblock Elephant YA
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Benämning Max last (WLL)
ton
Lyftkätting dia
mm
Handkraft för full lyftkraft kg Std lyfthöjd m A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
Vikt
kg
CAD
16.20YA0080030 YA-80 0,8 5,6 30 3 53 91 122 290 23 36 15 268 6
16.20YA0160030 YA-160 1,6 7,1 30 3 63 99 136 352 29 43 21 310 9,2
16.20YA0320030 YA-320 3,2 9 37 3 82,5 104 180 420 36 53 28 310 15,5
16.20YA0630030 YA-630 6,3 9x2 38 3 82,5 104 235 564 47 70 34 310 26,5
16.20YA0900030 YA-900 9 9x3 39 3 82,5 104 300 689 73 85 47,5 310 42

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.

Hämta CAD
Ladda ned
