Allmänt: Kastblock med schackel 8-501 tillgänglig från 2 ton till 8 ton, för stållina med diameter 8mm till 19 mm. Levereras med bronsbussningar och 4.5” -14” med tryckslangs beslag. Utmattningstestad.

  • Material: Högkvalitativt dragstål.
  • Märkning: CE-märkning, Kod, stållinediameter och max last finns på varje block. Batchnummer länkat till testcertifikat för enkel spårbarhet.
  • Ytbehandling: Målad.
  • Säkerhetsfaktor: 4:1
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

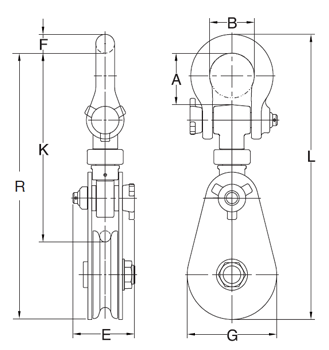

Art.nr Max last (WLL)
ton
Kullagertyp Linskiva Ø (tum) För stållina Ø mm Utbytesskiva A
mm
B
mm
E
mm
F
mm
K
mm
L
mm
G
mm
R
mm
Vikt
kg
CAD
16.158-501-02 2 BB 3 8-10 8-500-02 35,5 30 - - - 227,6 75 - 2
16.158-501-04 4 BB 4,5 10-13 8-500-04 64 50 79 - - 355,1 107,5 - 6
16.158-501-08 8 BB 6 16-19 8-500-08 87,5 76 105 32 319,3 482,8 152 450,8 13
16.158-501-0808 8 BB 8 16-19 8-500-0808 87,5 76 - - - - 220 - 20

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
