Gunnebo Industries

Allmänt: För lyft av standardcontainrar i bottenhörnbeslagen.
Utförande: Rak modell är avsedd för vertikala stroppar från exempelvis ramok. För att uppnå en tillfredställande låsning vid lyft med sneda stroppar från exempelvis tvärbalk, är klacken på containerhaken vriden 45º åt höger respektive vänster.



Standard: SS-EN 16777-1

  • Material: Seghärdat stål.
  • Ytbehandling: Skyddslackerad.
  • Säkerhetsfaktor: 4:1
  • Klass: 8
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

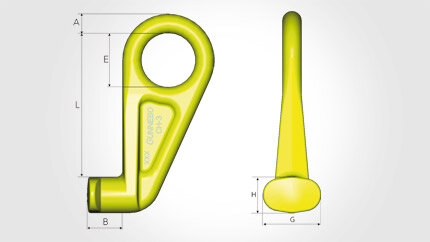

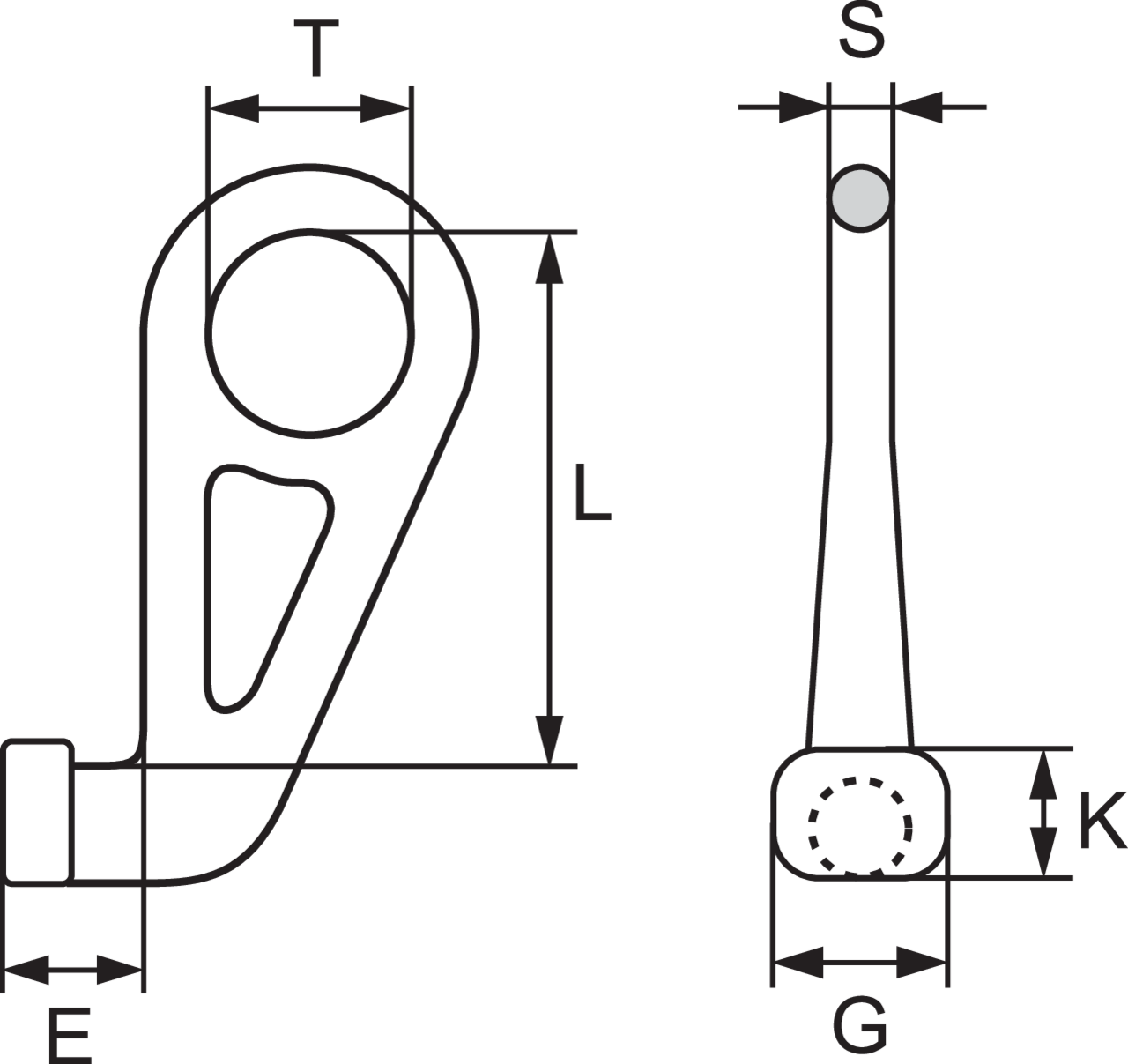

Art.nr Benämning Max last (WLL) Modell A
mm
B
mm
E
mm
G
mm
H
mm
L
mm
Vikt CAD
11.27Z101220 CH-3 12,5 Straight 25 46 70 75 47 187 3,8
11.27Z101221 CH-3L 12,5 45° left 25 46 70 75 47 187 3,8
11.27Z101219 CH-3R 12,5 45° right 25 46 70 75 47 187 3,8

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
