Snäckväxlad handvinsch från 250 till 3500 kg, för daglig användning både för lyft och drag. Tillgänglig med målat, galvat eller rostfritt hus.

Användningsområden:

  • Industri
  • Teater och scenlokaler
  • Vattendammar och slussar
  • Sporthallar
  • Lyft/hängning av ljuskronor

Tekniska egenskaper:

  • Kompakt och robust konstruktion med stålram.
  • Bearbetade delar.
  • Stål- eller gjutjärntrumma beroende på modell.
  • Målat, galvaniserat eller rostfritt hus.
  • Kan monteras både vertikalt och horisontellt. 4 fixeringspunkter.
  • Fullt skyddat växelsystem.
  • Avtagbar vev placerad på vänster sida för VS 250/320/500/750/3000/3500 och på höger sida för VS 1000/1450/1500/2000/2500.
  • Frikopplingsbar trumma i obelastat läge (ej för VS 250/320).
  • Automatisk broms i kompositmaterial.
  • Felsäkrat system för lindning av stållinan i korrekt riktning (patenterad).

Tillval:

  • Stållina och krok
  • Märkning: Enligt standard, CE-märkning
  • Arbetstemperatur: -10°C till +50°C
  • Ytbehandling: Målad, galvaniserad eller i rostfritt stål.
  • Standard: EN 13157
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

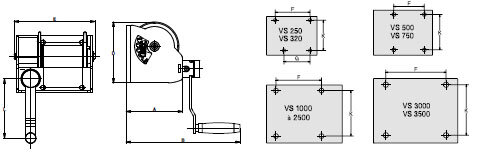

Art.nr Max last (WLL)
ton
Vikt exkl. stållina
kg
Kapacitet 1:a lagret
kg
Antal lager Utväxling per vevrotation
mm
Lindiameter
mm
Max. vevkraft
kg
Max. trumkapacitet
m
Trumma Ø
mm
A
mm
B
mm
D
mm
E
mm
F
mm
K
mm
L
mm
Lg
mm
VS 250 0,25 7,5 0,38 4 17 5 11 15 50 140 307 142 206 130 100 240 97
VS 320 0,32 7,5 0,38 2 17 6 11 6 50 140 307 142 206 130 100 240 97
VS 500 0,5 12 0,75 4 11 7 14 18 62 162 325 175 233 112 130 240 122
VS 750 0,75 12 0,75 1 11 7 14 3 62 162 325 175 233 112 130 240 122
VS 1000 1 37,5 1,45 4 8 9 14 30 103,5 302 470 302 322 167 250 340 176
VS 1450 1,45 37,5 1,45 1 8 10 14 5 103,5 302 470 302 322 167 250 340 176
VS 1500 1,5 52 2 3 6 11,5 14 23 105 350 518 330 370 200 250 340 220
VS 2000 2 52 2 1 6 12 14 5,5 105 350 518 330 370 200 250 340 220
VS 2000 2 80 2,5 2 5 13 14,5 17 121 356 520 390 420 260 295 340 262
VS 2500 2,5 80 2,5 1 5 13 14,5 7 121 356 520 390 420 260 295 340 262
VS3000 3 140 3,5 2 3 16 15 18,5 145 480 640 450 530 390 380 340 289
VS3500 3,5 140 3,5 1 3 16 15 7,5 145 480 640 450 530 390 380 340 289

Lindiametern motsvarar kapaciteten på det övre lagret med en säkerhetskoefficient på (ca) 5 vid lyft med rotationsfri stållina.
