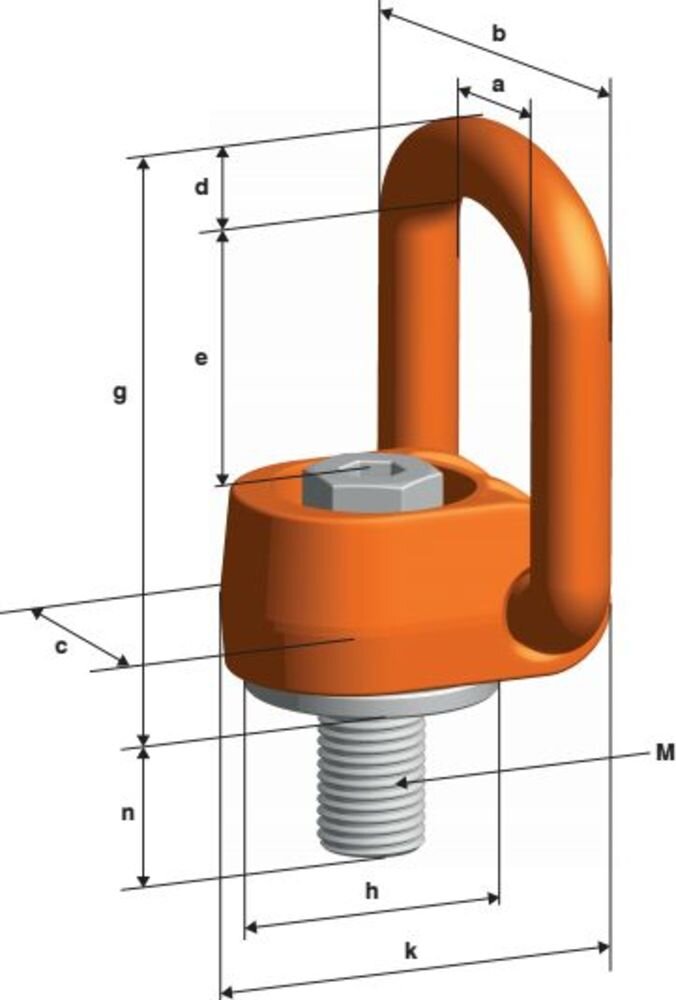

Allmänt: 360° roterbar runt sin egen axeln och kan belastas inom ett spann av 130° runt den horisontella axeln, se bild. Specialskruven är 100% spricktestad och skyddad mot korrosion samt även tillgänglig med anpassade längder. En patenterad fjäder i öglan gör att den kan positioneras i önskad vinkel utan att falla ned.
Standard: SS-EN 1677-1 (högre max last)
Vid beställning av specialanpassad gänglängd, ange då "L".
Beräkning av erfordrad gänglängd (L):
L= H + S + K + X
H = Materialhöjd
S = Tjocklek på bricka
K = Mutterhöjd (beroende på gängstorlek på skruv)
X = Utskjutande skruvlängd
L max. = n max.
- Material: Ögla och lekare av seghärdningsstål klass 10. Hexagonspecialskruv 10.9.
- Märkning: Max last, gängstorlek och ID-nummer.
- Ytbehandling: Skyddslackering.
- Varning: Ytan som lyftöglorna skall fästas vid ska vara jämn och tåla belastningen den kommer utsättas för.
- Säkerhetsfaktor: 4:1
- Klass: 10
Ladda ned CAD-fil
Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
|
Lyftmetod
|
|
|
|
|
|
|
|
 |
|
|
|
 |
|
|
|
|||||||||
|
Antal ben
|
|
|
1
|
1
|
2
|
2
|
2
|
3+4
|
3+4
|
3+4 | 2 |
3+4
|
|
|||||||||||
|
Lyftvinkel
|
|
|
0°
|
90°
|
0°
|
90°
|
0°-45°
|
45°-60°
|
0°-45°
|
45°-60° | asymm. |
asymm.
|
|
|||||||||||
|
Benämn
|
Gänga
|
Åtdragningsmoment
|
Maxlast
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
mm
|
Nm
|
ton
|
mm | mm |
|
|
|
|
|
|
|
|
|
||||||||||
|
PLAW 0,3 t
|
M8
|
35
|
0,3
|
0,3
|
0,6
|
0,6
|
0,4
|
0,3
|
0,6
|
0,4
|
0,3
|
0,3
|
10 | 24 | ||||||||||
|
PLAW 0,63 t
|
M10
|
70
|
0,63
|
0,63
|
1,25
|
1,25
|
0,85
|
0,63
|
1,3
|
0,9
|
0,63
|
0,63
|
10 | 24 | ||||||||||
|
PLAW 1 t
|
M12
|
120
|
1
|
1
|
2
|
2
|
1,4
|
1
|
2,1
|
1,5
|
1
|
1
|
10 | 24 | ||||||||||
|
PLAW 1,5 t
|
M16
|
150
|
1,5
|
1,5
|
3
|
3
|
2,1
|
1,5
|
3,1
|
2,2
|
1,5
|
1,5
|
10 | 24 | ||||||||||
|
PLAW 2,5 t
|
M20
|
170
|
2,5
|
2,5
|
5
|
5
|
3,5
|
2,5
|
5,3
|
3,7
|
2,5
|
2,5
|
8 | 24 | ||||||||||
|
PLAW 4 t
|
M24
|
400
|
4
|
4
|
8
|
8
|
5,6
|
4
|
8,4
|
6
|
4
|
4
|
14 | 36 | ||||||||||
|
PLAW 6 t
|
M30
|
500
|
6
|
6
|
12
|
12
|
8,5
|
6
|
12,7
|
9
|
6
|
6
|
14 | 36 | ||||||||||
|
PLAW 7 t*
|
M36
|
800
|
7
|
7
|
14
|
14
|
9,8
|
7
|
14,8
|
10,4
|
7
|
7
|
27 | - | ||||||||||
|
PLAW 8 t
|
M36
|
800
|
8
|
8
|
16
|
16
|
11,3
|
8
|
16,9
|
12
|
8
|
8
|
19 | 36 | ||||||||||
|
PLAW 10 t
|
M42
|
1500
|
10
|
10
|
20
|
20
|
14
|
10
|
21
|
15
|
10
|
10
|
32 | - | ||||||||||
|
PLAW 15 t
|
M42
|
1500
|
15
|
15
|
30
|
30
|
21
|
15
|
31,5
|
22,5
|
15
|
15
|
19 | 55 | ||||||||||
|
PLAW 20 t
|
M48
|
2000
|
20
|
20
|
40
|
40
|
28
|
20
|
42
|
30
|
20
|
20
|
19 | 55 | ||||||||||
