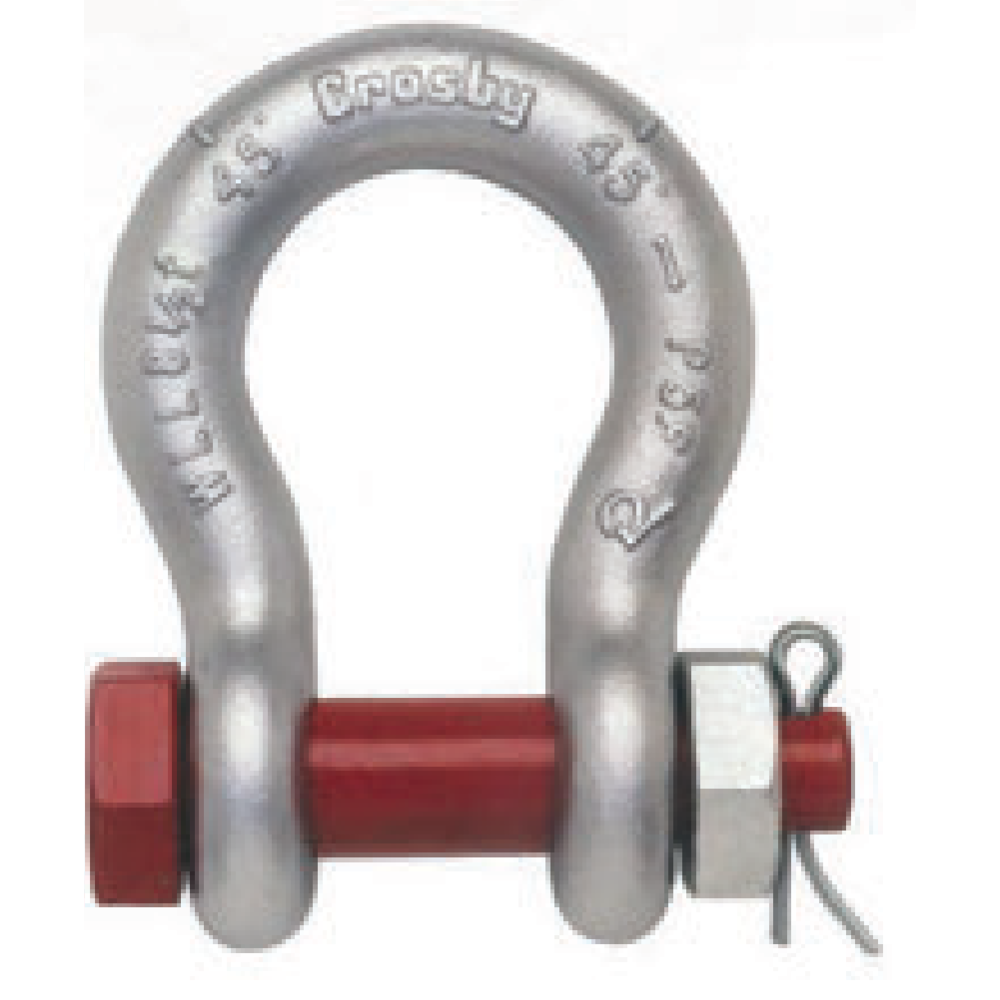

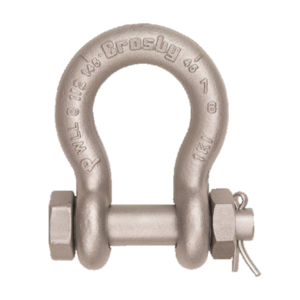

Hem / Produkter / Komponenter för lyft & redskap / Lyftkomponenter / Schacklar / Lyrschackel G-2130

Generellt: Lyrschackel med bult och mutter.
Standard: SS-EN 13889/US Fed. Spec. RR-C-271F/ typgodkänd enligt DNV 2.7-1 - Offshore Containers.

Material: Seghärdningsstål
Märkning: Enligt standard, CE-märkning, Max last, batchnummer, serienummer på storlekar över 120 ton, vinkelindikator 45°, RFID-chip för 25 ton och högre.
Arbetstemperatur: -40°C till 200°C.
Ytbehandling: Varmförzinkad med skyddslackerad bult.
Standard: EN 13889
Anmärkning: Mot beställning kan schackeln förses med märkning och dokumentation enligt DNV och Lloyds, eller annat certifieringsorgan.

Säkerhetsfaktor: 6:1
Klass: 6

Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

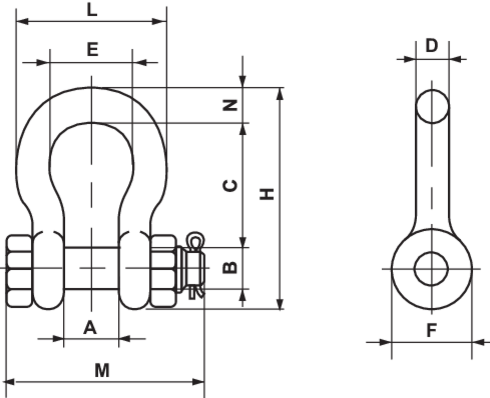

Art.nr	Max last (WLL) ton	Nominell storlek tum	A mm	B mm	C mm	D mm	E mm	F mm	H mm	L mm	M mm	N mm	Tolerans C +/-	Tolerans A +/-	Vikt kg	CAD
11.311019464	0,33	3/16	9,65	6,35	22,4	4,85	15,2	14,2	37,3	24,9	32,8	4,85	1,50	1,50	0,03	-
11.311019466	0,5	1/4	11,9	7,85	28,7	6,35	19,8	15,5	46,7	32,5	39,6	6,35	1,50	1,50	0,05	-
11.311019468	0,75	5/16	13,5	9,65	31,0	7,85	21,3	19,1	53	37,3	46,2	7,85	1,50	1,50	0,1	-
11.311019470	1	3/8	16,8	11,2	36,6	9,65	26,2	23,1	63,0	45,2	55,1	9,65	3,30	1,50	0,15	-
11.311019471	1,5	7/16	19,1	12,7	42,9	11,2	29,5	26,9	74,0	51,5	63,8	11,2	3,30	1,50	0,22	-
11.311019472	2	1/2	20,6	16,0	47,8	12,7	33,3	30,2	83,5	58,5	71,1	12,7	3,30	1,50	0,36	-
11.311019490	3,25	5/8	26,9	19,1	60,5	16,0	42,9	38,1	106	74,5	90,4	17,5	3,30	1,50	0,62	-
11.311019515	4,75	3/4	31,8	22,4	71,5	19,1	51,0	46,0	126	89,0	105	20,6	6,35	1,50	1,23	-
11.311019533	6,5	7/8	36,6	25,4	84,0	22,4	58,0	53,0	148	102	122	24,6	6,35	1,50	1,79	-
11.311019551	8,5	1	42,9	28,7	95,5	25,4	68,5	60,5	167	119	137	26,9	6,35	1,50	2,28	-
11.311019579	9,5	1-1/8	46,0	31,8	108	28,7	74,0	68,5	190	131	150	31,8	6,35	1,50	3,75	-
11.311019597	12	1-1/4	51,5	35,1	119	31,8	82,5	76,0	210	146	170	35,1	6,35	1,50	5,31	-
11.311019613	13,5	1-3/8	57,0	38,1	133	35,1	92,0	84,0	233	162	183	38,1	6,35	3,30	7,18	-
11.311019631	17	1-1/2	60,5	41,4	146	38,1	98,5	92,0	254	175	196	41,1	6,35	3,30	8,62
11.311019659	25	1-3/4	73,0	51,0	178	44,5	127	106	313	225	246	57	6,35	3,30	15,4
11.311019677	35	2	82,5	57,0	197	51,0	146	122	348	253	275	61	6,35	3,30	23,7
11.311019695	55	2-1/2	105	70,0	267	66,5	184	145	453	327	345	79,5	6,35	6,35	44,6	-
11.311019711	85	3	127	82,5	330	76,0	200	165	546	365	384	92	6,35	6,35	70	-
11.311019739	120	3-1/2	133	95,5	372	92,0	229	203	626	419	432	105	6,35	6,35	120	-
11.311019757	150	4	140	108	368	104	254	229	653	468	451	116	6,35	6,35	153	-

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
