Powertex
  • Cr6+ fri

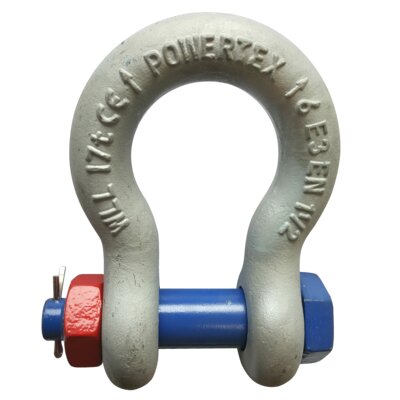

Lyrschackel PBSB är en högkvalitativ schackel avsedd att användas i krävande miljöer. Levereras med säkerhetsbult med mutter och rostfri saxsprint.

Schackeln överensstämmer med EN 13889 och uppfyller prestandakraven i den amerikanska federala specifikationen RR-C-271.

Egenskaper:

  • Säker – Alla POWERTEX-schacklar är tillverkade och testade i enlighet med EN 13889.
  • Alla schacklar och bultar är märkta med batchnummer för spårbarhet.
  • På schacklar i större storlekar finns pilar som indikerar 45 grader vinkel.
  • Schackeln är smidd i ett stycke.
  • Alla delar är tillverkade av seghärdat stål.
  • Alla delar inklusive skruvbult är varmförzinkade för lång livslängd.
  • Högkvalitativ varmförzinkningsprocess som ger en matt grå yta.
  • Skruvbult och mutter är målade i blått och rött för snabb och enkel identifiering som POWERTEX originaldelar.
  • Bruksanvisning på flera språk.
  • Material: Seghärdat stål. Saxsprint i rostfritt stål.
  • Märkning: Enligt standard, CE-märkning
  • Arbetstemperatur: -20°C upp till +200°C
  • Ytbehandling: Alla delar varmförzinkade, bult och mutter även pulverlackerade.
  • Standard: EN 13889
  • Säkerhetsfaktor: 6:1
  • Klass: 6
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

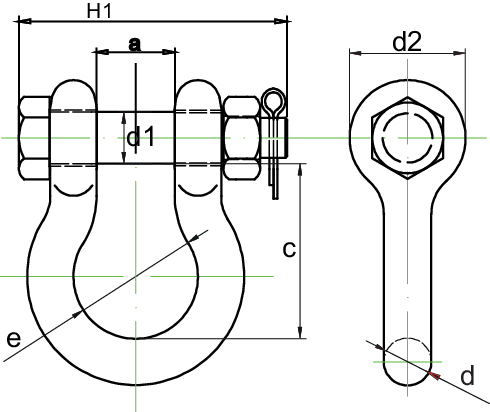

Art.nr Benämning Max last (WLL)
ton
Bult Ø d1
mm
Nominell storlek a*
mm
c*
mm
d
mm
d2
mm
e
mm
H1
mm
Vikt
kg
CAD
11.31PBSB00050 1232 0,5 8 1/4 13 29 6,5 17,5 20 42,5 0,05
11.31PBSB00075 1233 0,75 9,5 5/16 13,5 31 8 21 21,5 47 0,1
11.31PBSB00100 1234 1 11,2 3/8 17 37 10 25 26,2 56,5 0,15
11.31PBSB00150 1235 1,5 12,7 7/16 18,5 43 11,3 27 29,5 63,5 0,22
11.31PBSB00200 1236 2 15,8 1/2 20,6 48 12,7 30,5 33,3 75,5 0,36
11.31PBSB00325 1237 3,25 18,8 5/8 27 60 16 40 43 92 0,76
11.31PBSB00475 1238 4,75 22 3/4 32 72 19 48 51 106 1,2
11.31PBSB00650 1239 6,5 25 7/8 37 85 22 54 58 120 1,8
11.31PBSB00850 1240 8,5 28 1 43,5 96 26,5 60 68,5 135 2,6
11.31PBSB00950 1241 9,5 32 1-1/8 48 109 29 68 75 143 3,8
11.31PBSB01200 1242 12 35 1-1/4 53 121 32 76 84 164 5,3
11.31PBSB01350 1243 13,5 38 1-3/8 59 134 35 84 94 182 7,2
11.31PBSB01700 1244 17 42 1-1/2 62 149 38 92 99 195 9,4
11.31PBSB02500 1245 25 50 1-3/4 75 178 45 106 128 224 15
11.31PBSB03500 1246 35 56 2 84 197 52 122 148 248 24
11.31PBSB05500 1247 55 70 2-1/2 107 270 66 145 186 302 45
11.31PBSB08500 1248 85 80 3 130 325 76 165 205 395 70
*Smidestolerans +/- 5%.


Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
