Powertex
  • Cr6+ fri

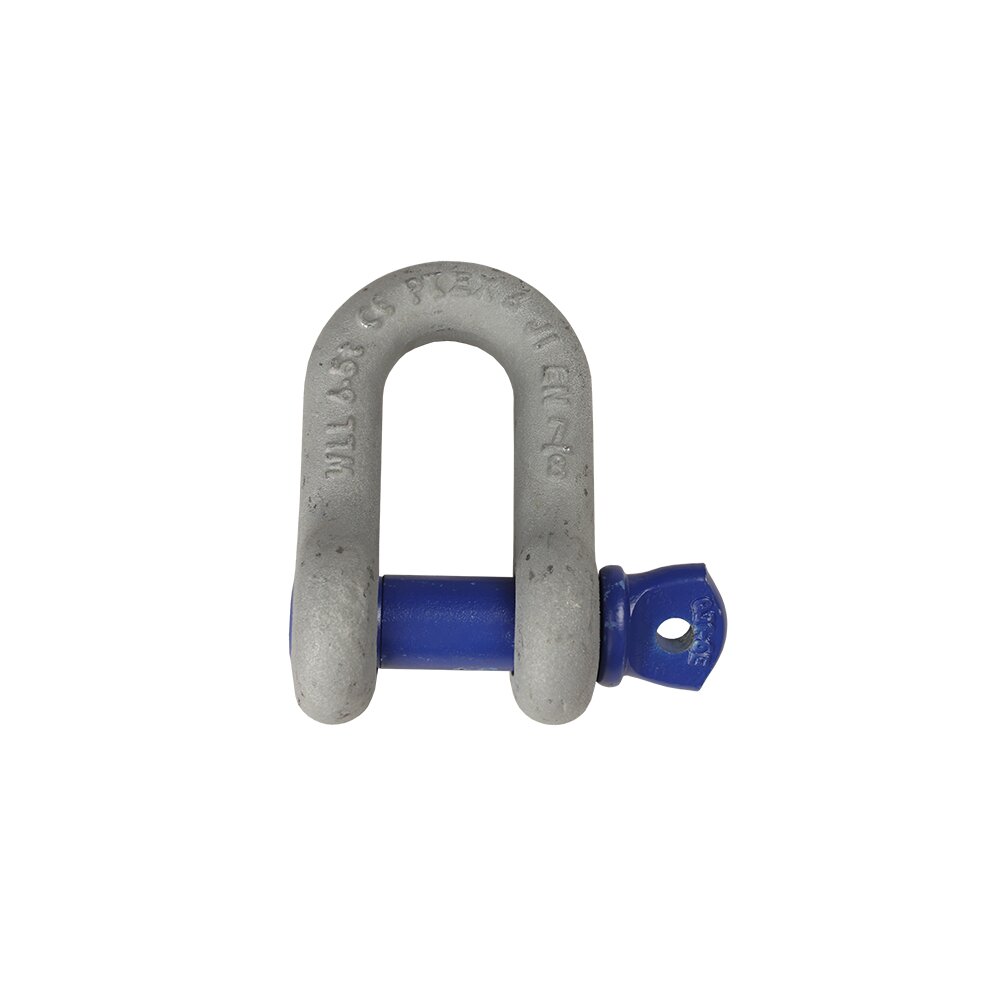

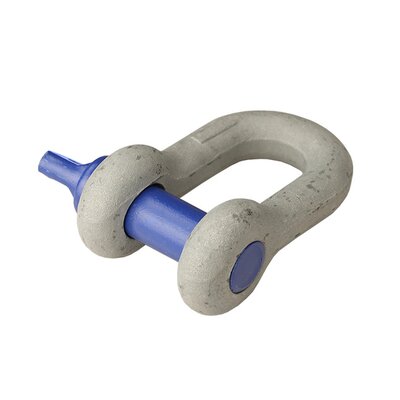

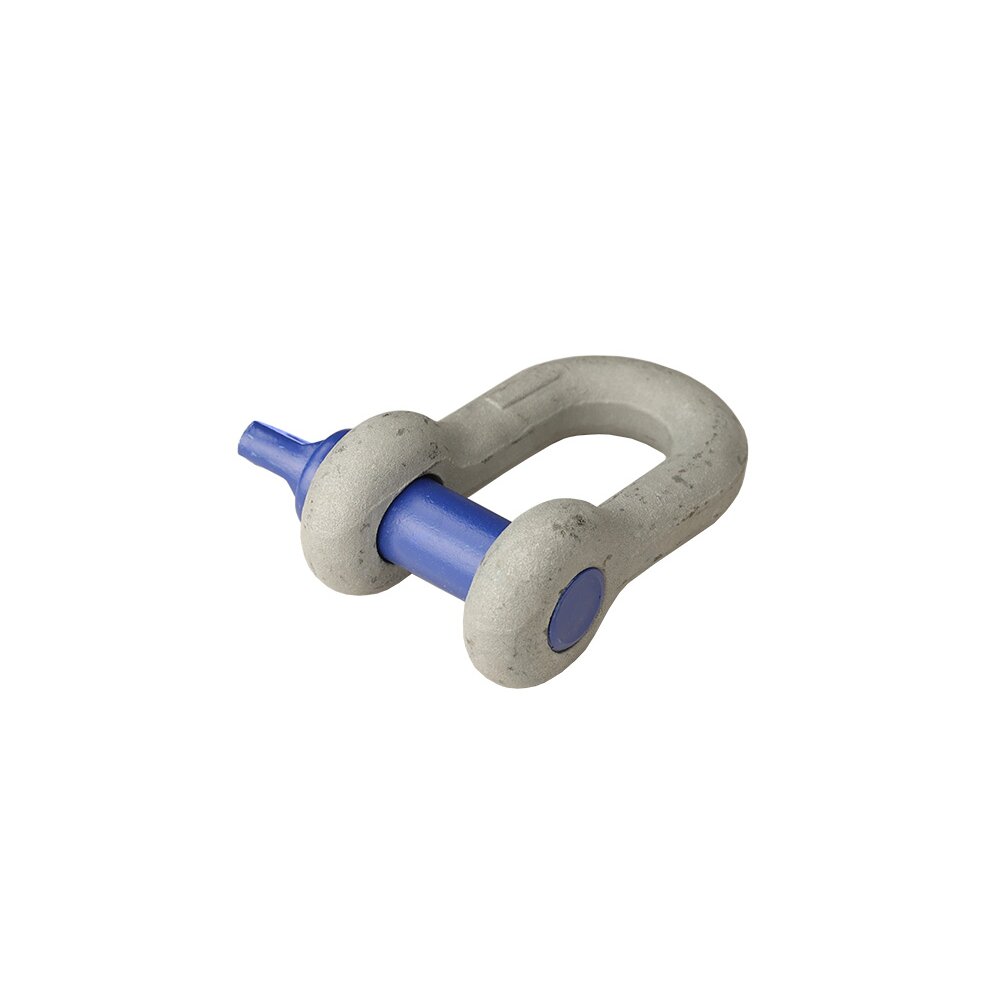

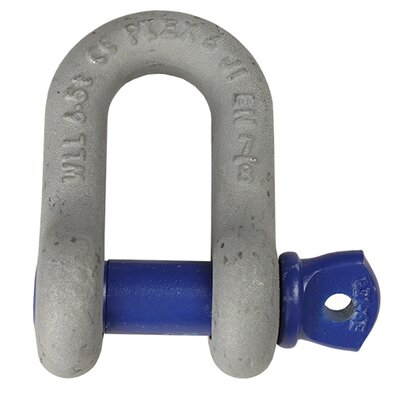

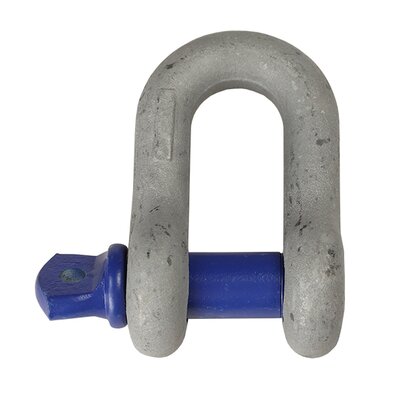

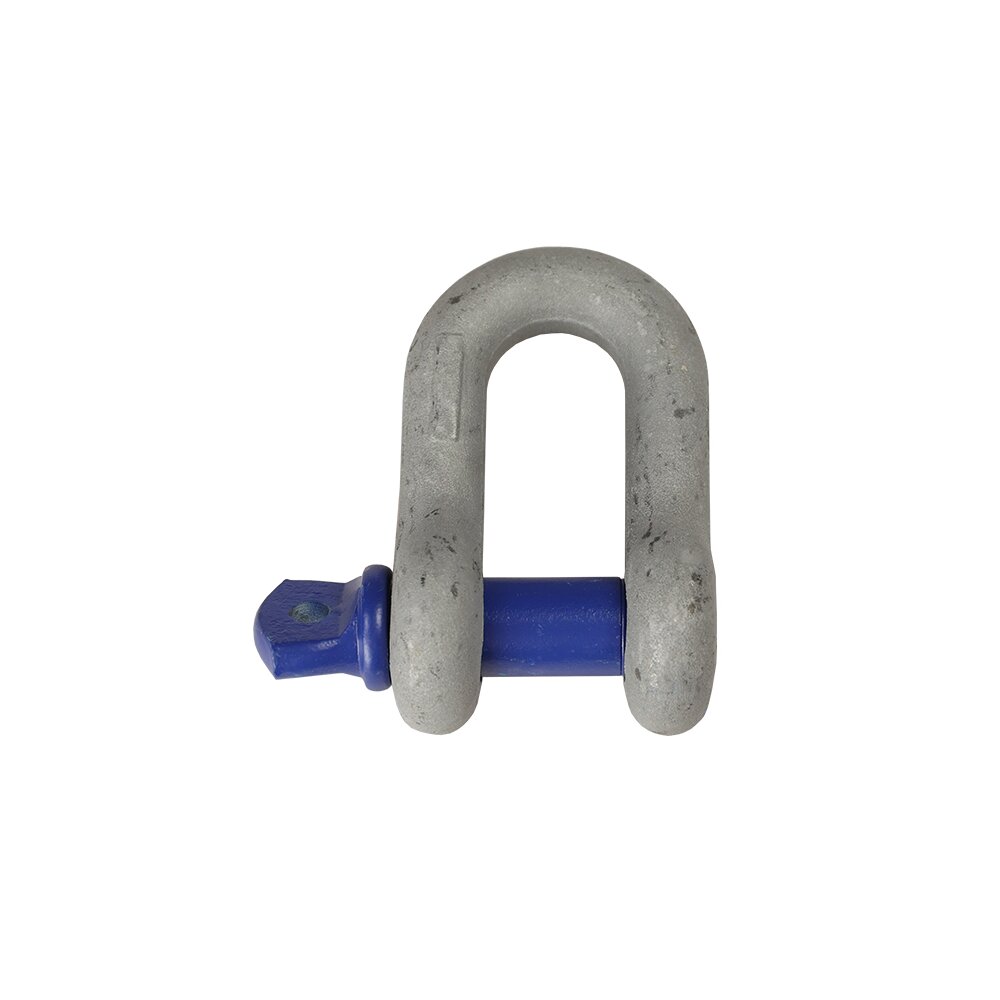

Schackel PDSP är en högkvalitativ schackel avsedd att användas i krävande miljöer. Levereras med skruvbult för snabb och enkel öppning/stängning.

Schackeln överensstämmer med EN 13889 och uppfyller prestandakraven i den amerikanska federala specifikationen RR-C-271.

Egenskaper:

  • Säker - Alla POWERTEX-schacklar är tillverkade och testade i enlighet med EN 13889.
  • Alla schacklar och bultar är märkta med batchnummer för spårbarhet.
  • Schackeln är smidd i ett stycke.
  • Alla delar är tillverkade av seghärdat stål.
  • Alla delar inklusive skruvbult är varmförzinkade för lång livslängd.
  • Högkvalitativ varmförzinkningsprocess som ger en matt grå yta.
  • Skruvbulten är målad i blått för snabb och enkel identifiering som POWERTEX originaldel.
  • Bruksanvisning på flera språk.
  • Material: Seghärdat stål.
  • Märkning: Enligt standard, CE-märkning
  • Arbetstemperatur: -20°C upp till +200°C
  • Ytbehandling: Alla delar är varmförzinkade. Skruven är även pulverlackerad.
  • Standard: EN 13889
  • Säkerhetsfaktor: 6:1
  • Klass: 6
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Benämning Max last (WLL)
ton
Nominell storlek tum Bult Ø d1
mm
a*
mm
c*
mm
d
mm
d2
mm
H1
mm
Vikt
kg
CAD
11.30PDSP00050 1302 0,5 1/4 8 13 22 6,5 17,5 38 0,042
11.30PDSP00075 1303 0,75 5/16 9,5 13,5 25,5 8 21 42,5 0,068
11.30PDSP00100 1304 1 3/8 11,2 17 30,9 10 25 51,5 0,13
11.30PDSP00150 1305 1,5 7/16 12,7 18,5 36,4 11 27 58 0,185
11.30PDSP00200 1306 2 1/2 15,8 20,6 41,4 12,7 30,5 67 0,29
11.30PDSP00325 1307 3,25 5/8 19 27 51 16 40 85 0,58
11.30PDSP00475 1308 4,75 3/4 22 32 63 19 48 98,5 0,93
11.30PDSP00650 1309 6,5 7/8 25 37 72 22 54 114 1,45
11.30PDSP00850 1310 8,5 1 28 43,5 81,75 26,5 60 129,5 2,06
11.30PDSP00950 1311 9,5 1-1/8 32 48 94 29 68 144 2,91
11.30PDSP01200 1312 12 1-1/4 35 53 102 32 76 157 4,15
11.30PDSP01350 1313 13,5 1-3/8 38 59 113,5 35 84 171 5,5
11.30PDSP01700 1314 17 1-1/2 42 62 123 38 92 186 6,97
11.30PDSP02500 1315 25 1-3/4 50 75 148 45 106 227 11,22
11.30PDSP03500 1316 35 2 55 84 174,5 52 122 253 16,36
*Smidestolerans +/- 5%.

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
